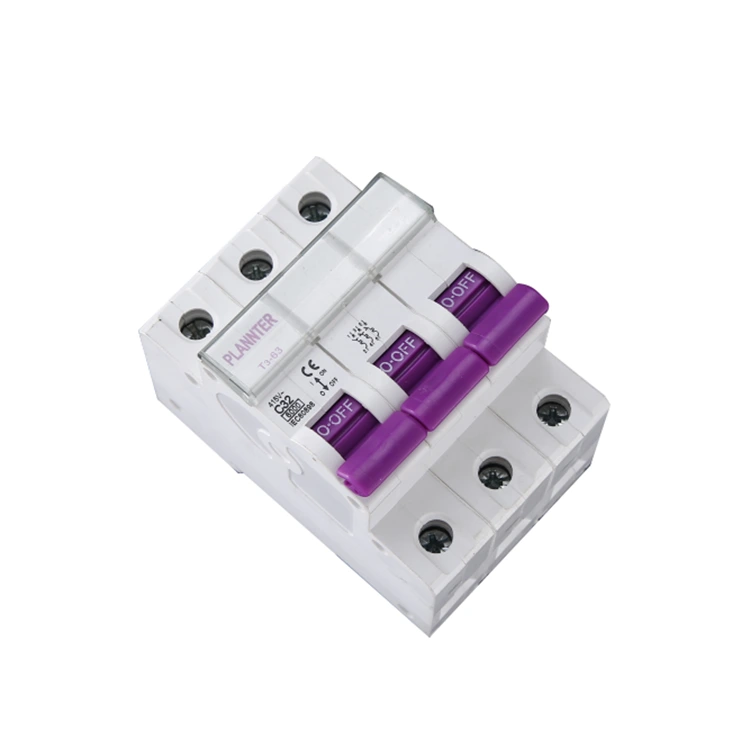

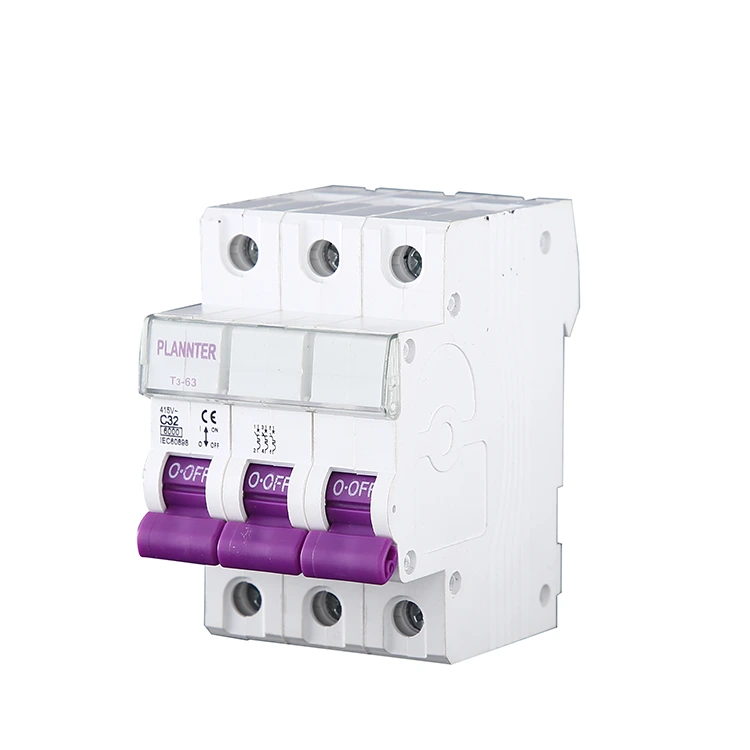

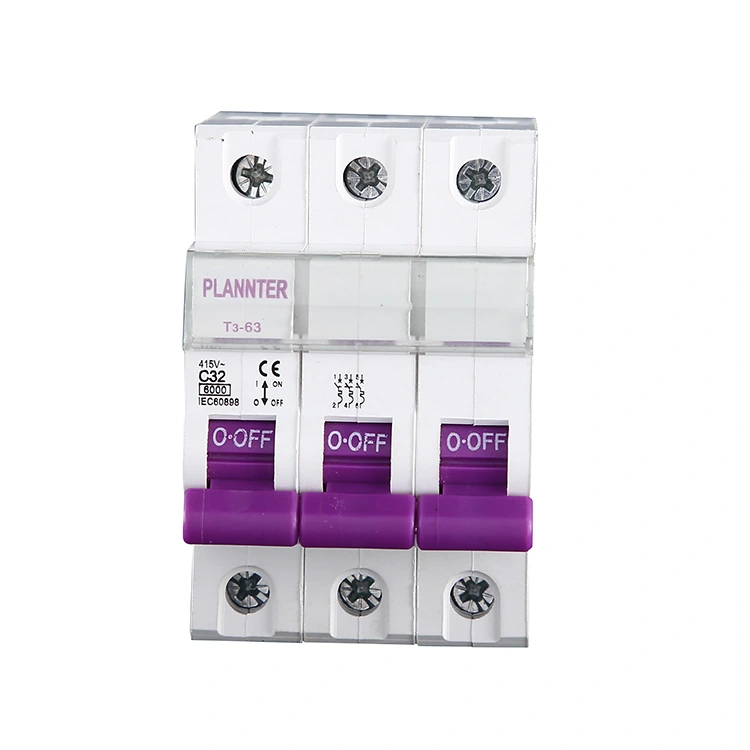

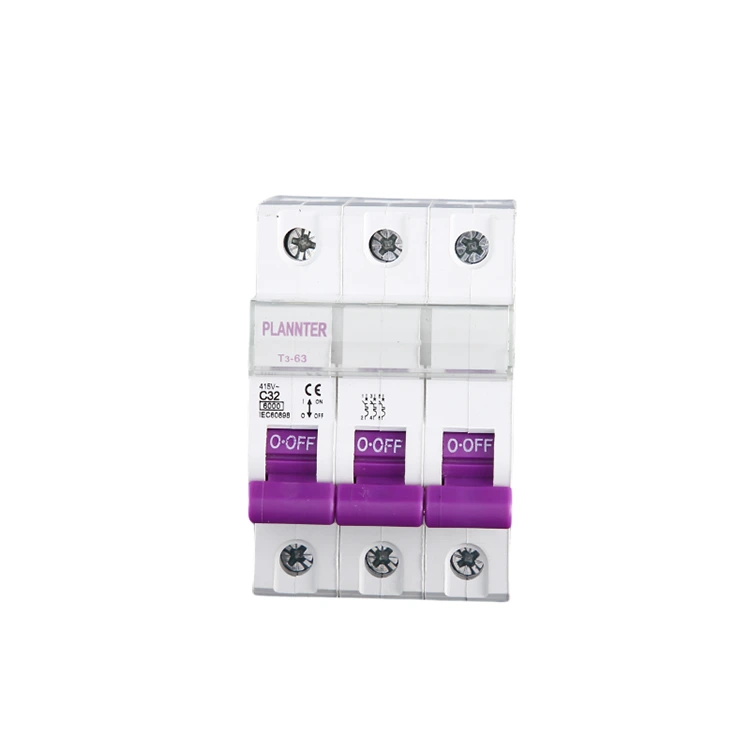

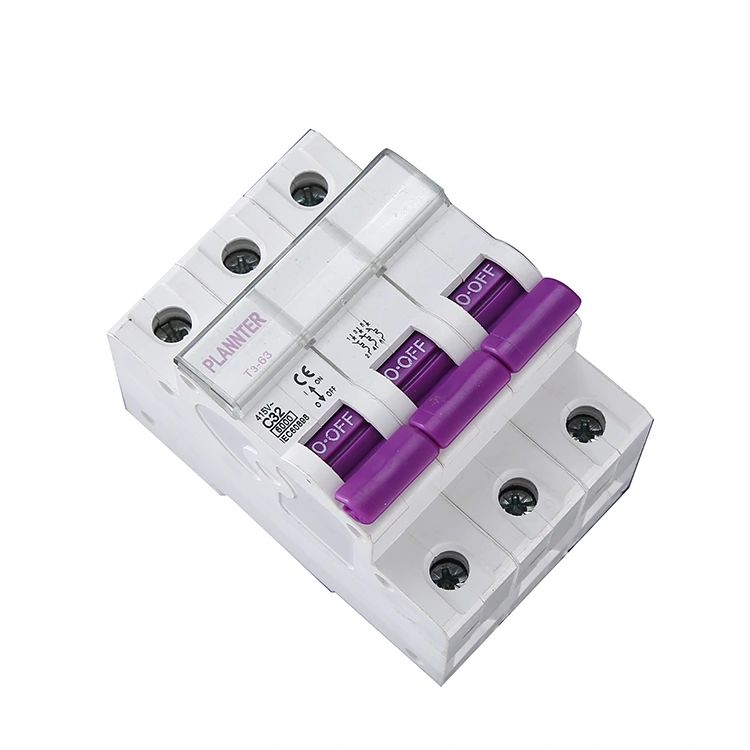

3 پول اے سی سرکٹ بریکر

3 قطب AC سرکٹ بریکر کم وولٹیج برقی آلات کے زمرے سے تعلق رکھتا ہے، بڑے پیمانے پر صنعتی، تجارتی اور سول شعبوں میں استعمال کیا جاتا ہے، جو تھری فیز سرکٹس کے لیے ڈیزائن کیا گیا ہے، موجودہ اسامانیتاوں میں ہو سکتا ہے، جیسے اوورلوڈ، شارٹ سرکٹ کے حالات خود بخود سرکٹ کو کاٹ دیتے ہیں، سامان اور اہلکاروں کی حفاظت کے لیے۔ PUGAO (Plannter Electric) کو اپنے مینوفیکچرر کے طور پر منتخب کریں اور فیکٹری سے براہ راست قیمت حاصل کریں۔

مصنوعات کی خصوصیات

1. تھری فیز سنکرونس کنٹرول

یہ 3-پول AC سرکٹ بریکر L1، L2، اور L3 تھری فیز پاور لائنوں کو بیک وقت جوڑنے یا منقطع کرنے کی صلاحیت رکھتا ہے۔ اگر کسی ایک مرحلے میں کوئی خرابی واقع ہوتی ہے تو، ڈیوائس تینوں مراحل میں بیک وقت پاور کٹ آف کو متحرک کرے گی، اس طرح فیز کے نقصان کی حالت میں آپریشن کی وجہ سے ہونے والے سامان کو پہنچنے والے نقصان کو روکے گا۔

2. اوورلوڈ اور شارٹ سرکٹ سے تحفظ

اوورلوڈ پروٹیکشن: مسلسل ضرورت سے زیادہ موجودہ حالات سے نمٹنے کے لیے تھرمل ٹرپنگ کا استعمال کرتا ہے۔

شارٹ سرکٹ پروٹیکشن: ہائی کرنٹ فالٹس کو فوری طور پر روکنے کے لیے مقناطیسی ٹرپنگ کا استعمال کرتا ہے۔

اس جدید پروڈکٹ کو منتخب کرکے، آپ اپنے برقی سرکٹس کے لیے جامع حفاظتی تحفظ کو یقینی بناتے ہیں۔

3. بہتر آلات کی آپریشنل سیفٹی

یہ پروڈکٹ تھری فیز وولٹیج کے عدم توازن سے وابستہ خطرات کو کم کرتی ہے، اہم آلات کی حفاظت کرتی ہے—جیسے موٹرز اور کمپریسرز—اور مؤثر طریقے سے سامان کے نقصان اور ڈاؤن ٹائم سے وابستہ اخراجات کو کم کرتی ہے۔

4. ماڈیولر ڈیزائن اور تنصیب

PUGAO مصنوعات میں DIN ریل ماؤنٹنگ ڈیزائن کی خصوصیت ہے، جس سے بجلی کی تقسیم کی الماریوں یا کنٹرول پینلز میں ہموار انضمام کی اجازت دی گئی ہے۔ یہ انجینئرنگ منصوبوں کے اندر موثر بیچ کی تنصیب اور دیکھ بھال کی سہولت فراہم کرتا ہے۔

کلیدی پیرامیٹرز اور وضاحتیں

کسی پروڈکٹ کو خریدتے یا منتخب کرتے وقت، آپ اپنی مخصوص پراجیکٹ کی ضروریات کی بنیاد پر 3-Pole AC سرکٹ بریکر کے لیے درج ذیل پیرامیٹرز کی تصدیق کر سکتے ہیں، یا اپنی ضروریات کے مطابق ایک جامع حل تیار کرنے کے لیے ہم سے رابطہ کر سکتے ہیں۔

شرح شدہ وولٹیج (Ue): عام طور پر 380V، 400V، یا 415V AC (تھری فیز سسٹمز کے لیے)۔

شرح شدہ موجودہ (میں): عام درجہ بندی میں شامل ہیں 16A، 32A، اور 63A؛ اعلی موجودہ ماڈل 100A یا 125A تک دستیاب ہیں۔

توڑنے کی صلاحیت (آئی سی این): جیسے 6kA یا 10kA۔ تھری فیز پاور سے وابستہ اعلیٰ توانائی کی سطحوں کو دیکھتے ہوئے، حفاظتی فالتو پن کو بڑھانے کے لیے 10kA تفصیلات کو ترجیح دینے کی سفارش کی جاتی ہے۔

ٹرپنگ وکر:

قسم C: دفتری عمارتوں، روشنی کے نظام، یا عام تجارتی بجلی کی تقسیم کے لیے موزوں۔

قسم D: خاص طور پر موٹر سٹارٹنگ ایپلی کیشنز کے لیے ڈیزائن کیا گیا ہے، جو ریٹیڈ کرنٹ سے 10 سے 14 گنا کے فوری انرش کرنٹ کو برداشت کرنے کے قابل ہے۔

استعمال کے لیے احتیاطی تدابیر

1. برقی نظام انتہائی پیچیدہ ہیں۔ حفاظتی وجوہات کی بناء پر، 3 پول اے سی سرکٹ بریکرز کا آپریشن اور انسٹالیشن کوالیفائیڈ ٹیکنیشنز کے ذریعے انجام دیا جانا چاہیے۔ مثال کے طور پر، آپریشن کے دوران، پہلے لوڈ سائیڈ پاور سپلائی کو منقطع کریں، پھر ثانوی اور ترتیری سائیڈوں کو منقطع کریں۔

2. آپریشن کے دوران آپریٹنگ طریقہ کار پر سختی سے عمل کریں۔ اگر کوئی ایسی صورت حال پیدا ہو جس سے برقی نظام کے معمول کے کام متاثر ہوں تو فوری طور پر ہنگامی اقدامات کریں۔

3. کامیاب تنصیب کے بعد، سرکٹ بریکر عام طور پر کام کرے گا. آپریشن کے دوران، موجودہ ڈیٹا کی فوری نگرانی کریں اور وقتاً فوقتاً معائنہ اور دیکھ بھال کریں۔

3-پول اے سی سرکٹ بریکر کی کب ضرورت ہے؟

ایک پیشہ ور صنعت کار اور سپلائر کے طور پر، PUGAO 1-پول (1P) اور 2-پول (2P) سرکٹ بریکر بھی پیش کرتا ہے۔ تاہم، مصنوعات کے انتخاب کے حوالے سے، جب بھی تھری فیز الیکٹریکل آلات یا تھری فیز پاور لائنوں سے نمٹتے ہیں تو ایک 3-پول (3P) سرکٹ بریکر کا استعمال کیا جانا چاہیے۔ ذیل میں مخصوص منظرناموں کے لیے ہماری سفارشات ہیں:

1. تھری فیز موٹر کا سامان

مثالوں میں صنعتی موٹریں، واٹر پمپ، ایئر کمپریسرز وغیرہ شامل ہیں۔

وجہ:

تھری فیز موٹرز کو تینوں مراحل میں بیک وقت بجلی کی فراہمی کی ضرورت ہوتی ہے۔ اگر صرف ایک فیز میں خلل پڑتا ہے جبکہ دیگر فعال رہتے ہیں، تو موٹر "فیز لوس" کی حالت میں کام کرے گی۔ یہ ناگزیر طور پر موٹر کے جلنے کا باعث بنتا ہے، جس کے نتیجے میں اہم مالی نقصان ہوتا ہے۔

2. تھری فیز پاور سپلائی سسٹم

مثالوں میں فیکٹری پاور ڈسٹری بیوشن سسٹم، کمرشل تھری فیز وائرنگ، تھری فیز ڈسٹری بیوشن کیبنٹ وغیرہ شامل ہیں۔

وجہ:

یہاں کا استدلال اوپر بیان کردہ آلات کے زمرے کی عکاسی کرتا ہے: تھری فیز لائنوں کو ہم آہنگی کے ساتھ آن اور آف کرنا ضروری ہے۔ اگر کسی ایک مرحلے میں کوئی بے ضابطگی واقع ہو جائے تو، جامع، مطابقت پذیر تھری فیز تحفظ کو یقینی بنانے کے لیے پورے سرکٹ کو منقطع کر دینا چاہیے۔

3. ہائی پاور انڈسٹریل یا کمرشل آلات

مثالوں میں مرکزی ایئر کنڈیشننگ سسٹم، صنعتی حرارتی آلات، خودکار پیداواری مشینری وغیرہ شامل ہیں۔

وجہ:

اس طرح کا سامان عام طور پر زیادہ طاقت استعمال کرتا ہے اور تین فیز سپلائی پر انحصار کرتا ہے۔ نتیجتاً، اسے درست طریقے سے کام کرنے کے لیے ایک مستحکم اور متوازن تھری فیز کرنٹ کی ضرورت ہوتی ہے۔

4. دوسرے منظرنامے جن کو فیز-نقصان کے نقصان کے خلاف تحفظ کی ضرورت ہوتی ہے۔

ایسے آلات پر مشتمل پروجیکٹس میں، 3P یونٹ کے بجائے 1P یا 2P سرکٹ بریکرز کا استعمال ایک خطرہ پیدا کرتا ہے: اگر ایک مرحلے میں خلل پڑتا ہے جب کہ دوسرے متحرک رہتے ہیں، تو سازوسامان کام کرتا رہے گا، اگرچہ سمجھوتہ شدہ اور غیر معمولی حالت میں ہو۔

براہ کرم مخصوص حل ڈیزائن اور تکنیکی معاونت کی خدمات کے لیے PUGAO سے رابطہ کریں۔

اکثر پوچھے گئے سوالات

سوال: کیا PUGAO حسب ضرورت خدمات پیش کرتا ہے؟

A: جی ہاں، ہم اپنی مرضی کے مطابق سروس فراہم کرتے ہیں. فیکٹری میں 14 سال کے پیشہ ورانہ تجربے کے ساتھ 3 پول اے سی سرکٹ بریکر کے چینی مینوفیکچرر کے طور پر، آپ مخصوص ضروریات کے مطابق ریٹیڈ کرنٹ، بریکنگ صلاحیت اور انسٹالیشن کے طریقہ کار جیسے پیرامیٹرز کو اپنی مرضی کے مطابق بنا سکتے ہیں۔

سوال: مجھے کون سے تکنیکی پیرامیٹرز دیکھنے کی ضرورت ہے؟

A: 1. شرح شدہ کرنٹ - لوڈ کے اصل ورکنگ کرنٹ سے مماثل ہونا چاہیے۔

2. ریٹیڈ ورکنگ وولٹیج - سسٹم کے وولٹیج کی سطح کے برابر ہونا چاہیے۔

3. شارٹ سرکٹ توڑنے کی گنجائش - تنصیب کے مقام پر متوقع شارٹ سرکٹ کرنٹ سے زیادہ ہونا چاہیے۔
