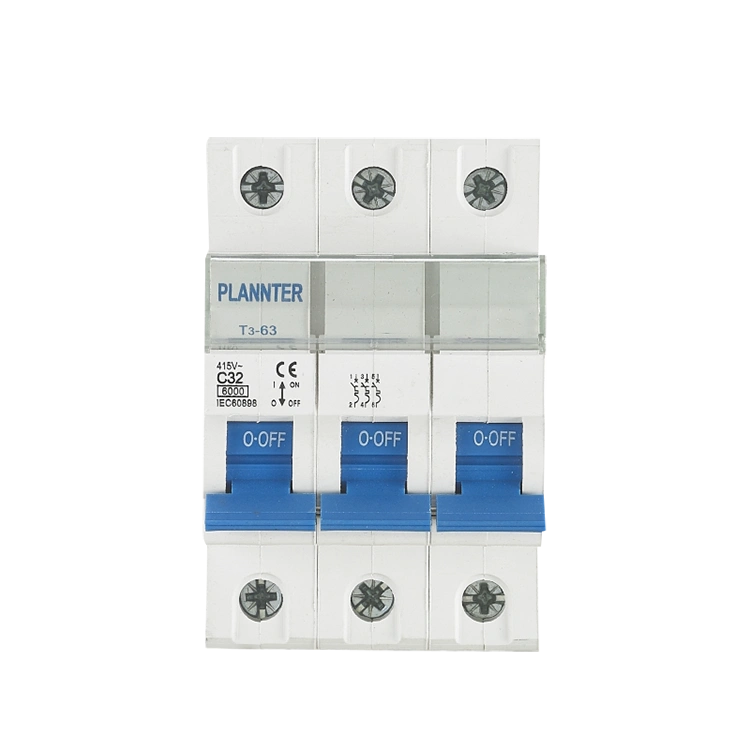

منی سرکٹ بریکرز (MCBs) کے ایک پیشہ ور صنعت کار کے طور پر، Pugao(پلانٹر)ہمارے صارفین کو اعلی کارکردگی والی برقی حفاظت اور قابل اعتماد مصنوعات فراہم کرتا ہے۔ MCBs جدید برقی آلات میں کلیدی اجزاء ہیں، جو مضبوط اوورلوڈ اور شارٹ سرکٹ سے تحفظ فراہم کرتے ہیں۔ وہ خرابی کی صورت میں کرنٹ کو خود بخود بند کر دیتے ہیں۔ روایتی فیوز کے برعکس، وہ دوبارہ ترتیب دینے کے قابل ہیں، طویل عمر اور کم قیمت پیش کرتے ہیں۔
چھوٹے سرکٹ بریکر کیسے کام کرتا ہے؟
ایکایم سی بی is an electromechanical device that protects circuits from overcurrent conditions. It detects fault conditions and immediately cuts off the current by interrupting the on/off switch. Specifically, its function is to protect against overloads and short circuits. So how does this process work?
When the current flowing through an MCB exceeds its rated value for a long time, the bimetallic strip inside heats up and bends. This action triggers the circuit breaker's tripping mechanism, and the current is cut off. Through this process, overload protection is achieved.
When a huge current surge occurs suddenly, that is, a short circuit occurs, the electromagnetic coil inside the MCB will generate a strong magnetic field, instantly forcing the contacts to separate, cutting off the circuit within a few milliseconds. This is short-circuit protection.
After the fault is cleared, it can be manually reset by turning the operating lever back to the "ON" position, and power can be restored without replacing parts.
منی سرکٹ بریکر ٹائپ بی، سی اور ڈی میں کیا فرق ہے؟
A Mini Circuit Breaker is classified into Type B, C, and D based on its tripping characteristics, especially how it responds to inrush currents. Choosing the correct type ensures proper protection without unnecessary tripping.
قسم B:
- ریٹیڈ کرنٹ (ان) سے 3 سے 5 گنا پر دورے۔
- کم انرش موجودہ ایپلی کیشنز کے لیے موزوں ہے۔
-
Commonly used in residential circuits such as lighting and small appliances.
- حساس بوجھ کے لیے تیزی سے تحفظ فراہم کرتا ہے۔
قسم C:
- 5 سے 10 گنا ریٹیڈ کرنٹ (ان) پر سفر۔
- اعتدال پسند موجودہ بوجھ کے لیے ڈیزائن کیا گیا ہے۔
- وسیع پیمانے پر تجارتی اور ہلکے صنعتی ایپلی کیشنز میں استعمال کیا جاتا ہے.
- ایئر کنڈیشنر، پمپس، اور چھوٹی موٹروں جیسے آلات کے لیے مثالی۔
D قسم:
- 10 سے 20 گنا ریٹیڈ کرنٹ (ان) پر سفر۔
- پریشان کن ٹرپنگ کے بغیر ہائی انرش کرنٹ کو ہینڈل کرتا ہے۔
- بھاری صنعتی ایپلی کیشنز میں استعمال کیا جاتا ہے.
- ٹرانسفارمرز، بڑی موٹرز، اور ویلڈنگ کا سامان کے لیے موزوں ہے۔
ایم سی بی اور RCD / RCCB کے درمیان فرق
A Mini Circuit Breaker and an RCD/RCCB are both essential protection devices in electrical systems, but they serve different purposes. Understanding their differences helps ensure complete circuit protection.
منی سرکٹ بریکر (MCB):
- اوورلوڈ اور شارٹ سرکٹ کے حالات سے بچاتا ہے۔
- جب کرنٹ درجہ بندی کی حد سے بڑھ جاتا ہے تو خود بخود ٹرپ کرتا ہے۔
- رہائشی، تجارتی اور صنعتی تقسیم کے نظام میں استعمال کیا جاتا ہے۔
- رساو کرنٹ یا برقی جھٹکوں کے خطرات کا پتہ نہیں لگاتا۔
RCD / RCCB (بقیہ موجودہ ڈیوائس / بقایا موجودہ سرکٹ بریکر):
- زمین کے رساو اور بجلی کے جھٹکے سے بچاتا ہے۔
- لائیو اور نیوٹرل کرنٹ کے درمیان عدم توازن کا پتہ لگاتا ہے۔
- ٹرپس جب لیکیج کرنٹ محفوظ حد سے زیادہ ہو (مثلاً 30mA)۔
- اوورلوڈ یا شارٹ سرکٹ تحفظ فراہم نہیں کرتا ہے۔
کلیدی اختلافات:
-
تحفظ کی قسم:ایم سی بی سامان کی حفاظت کرتا ہے؛ RCD/RCCB لوگوں کی حفاظت کرتا ہے۔
-
فنکشن:ایم سی بی overcurrent ہینڈل کرتا ہے؛ RCD/RCCB رساو کرنٹ کا پتہ لگاتا ہے۔
-
استعمال:اکثر مکمل تحفظ کے لیے ایک ساتھ استعمال کیا جاتا ہے۔
-
حفاظت کی سطح:دونوں آلات کو ملانا برقی اور ذاتی حفاظت کو یقینی بناتا ہے۔
Pugao's(Plannter) چھوٹے سرکٹ بریکرز کا انتخاب کیوں کریں؟
ہماری MCB مصنوعات اوورلوڈ اور شارٹ سرکٹ سے تحفظ فراہم کر سکتی ہیں، اعلیٰ حفاظت فراہم کر سکتی ہیں اور آگ کے خطرے کو کم کر سکتی ہیں۔ مزید برآں، جب تحفظ کی ضرورت ہوتی ہے، تو یہ تیزی سے جواب دیتا ہے اور تقریباً فوری طور پر ٹرپ کر سکتا ہے، لائنوں اور منسلک آلات کو پہنچنے والے نقصان کو کم کرتا ہے۔ اسے بعد میں آسانی سے ری سیٹ بھی کیا جا سکتا ہے۔ سرکٹ کی حالت کی شناخت سوئچ پر دی گئی حیثیت سے کی جا سکتی ہے، جس سے اسے استعمال کرنا بہت آسان ہو جاتا ہے۔
Our miniature circuit breakers are compact in size and can be installed at high density in user units and distribution boxes, making space utilization very efficient. They can also be coordinated so that only the circuit breaker closest to the fault trips without affecting other equipment.
