ڈوئل ڈسپلے وولٹیج پروٹیکٹر

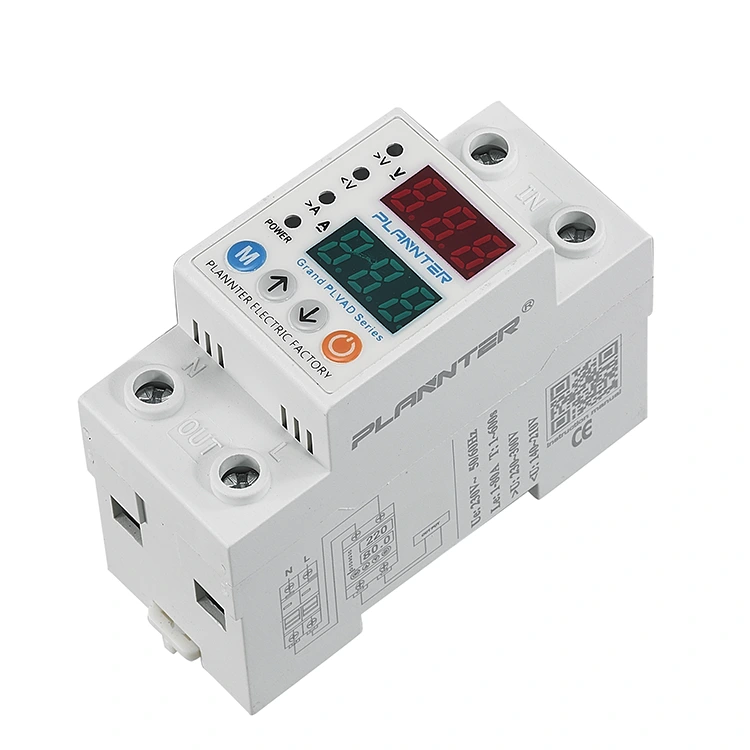

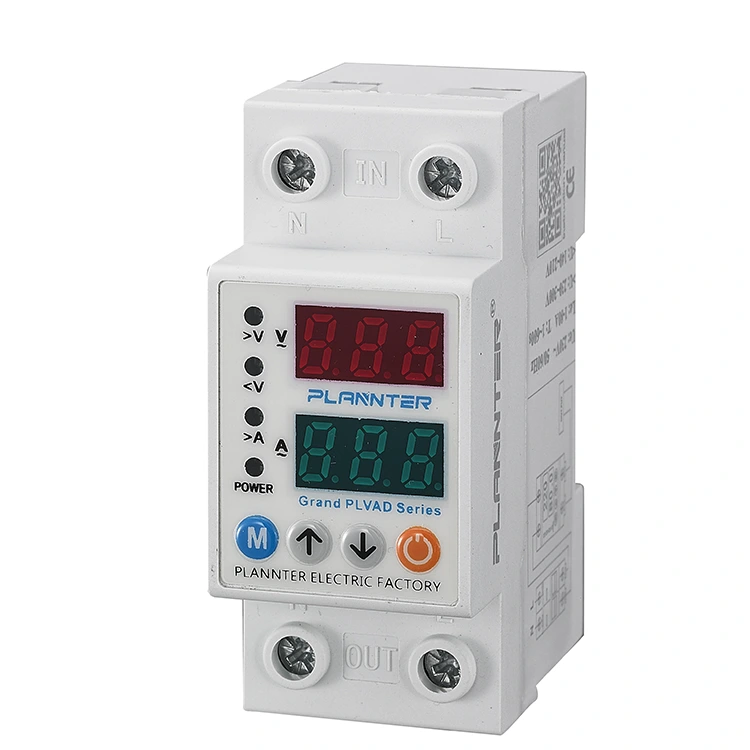

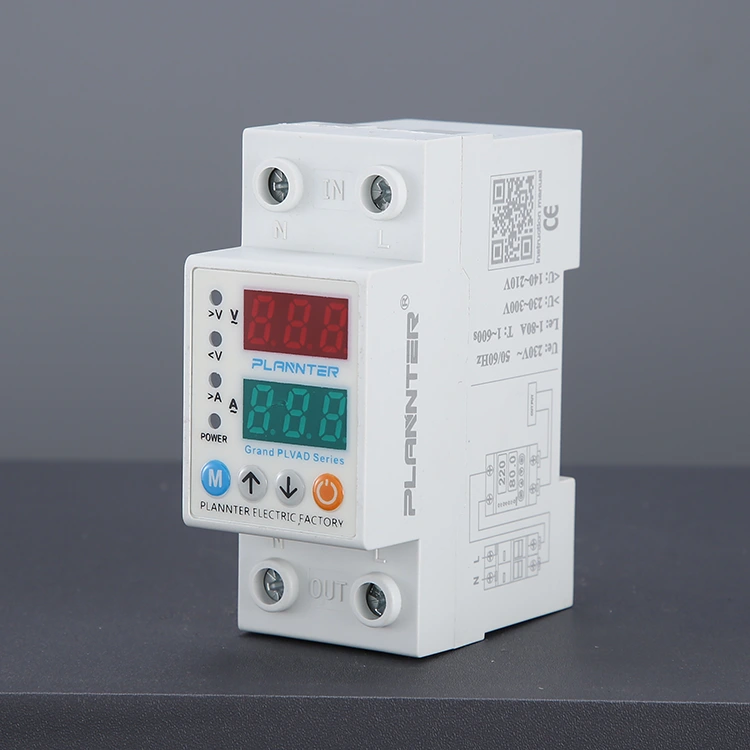

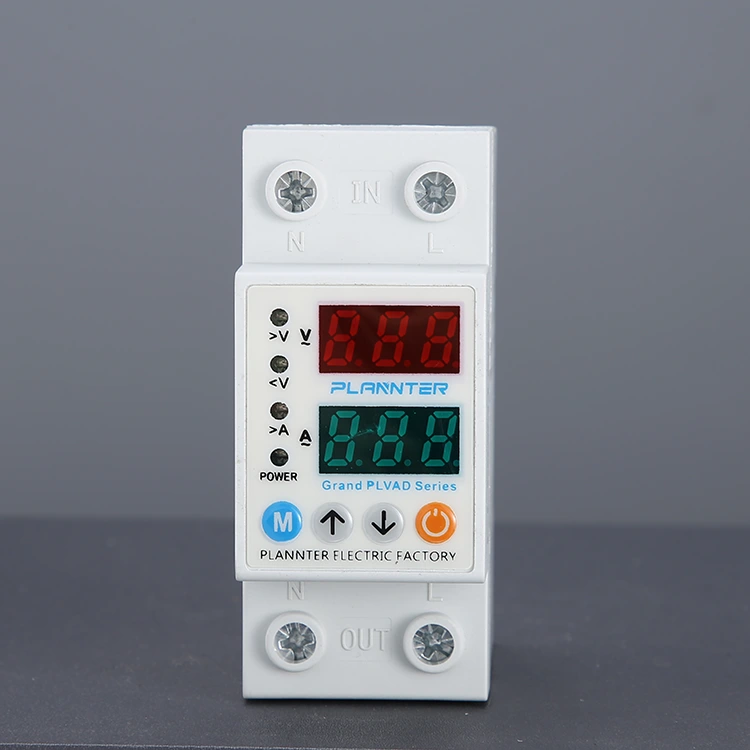

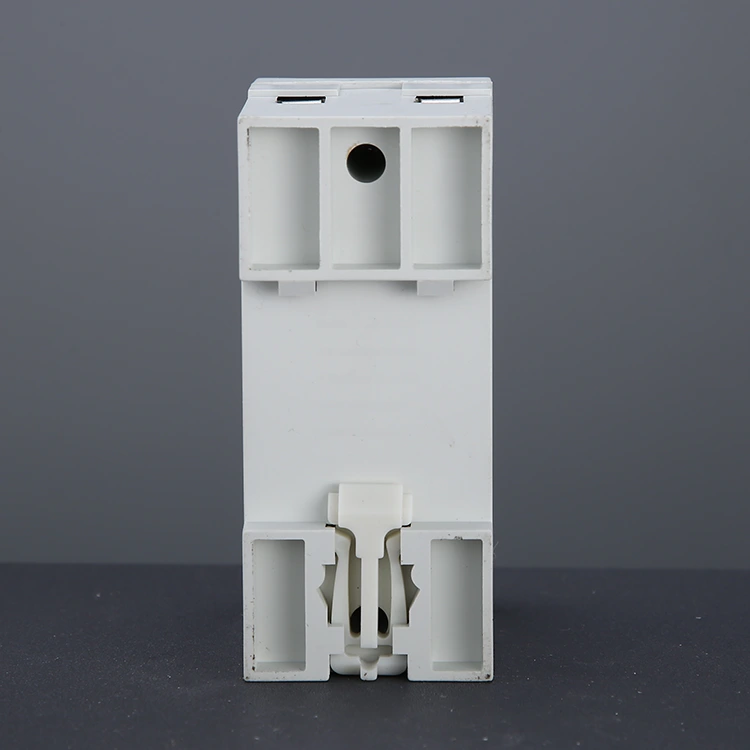

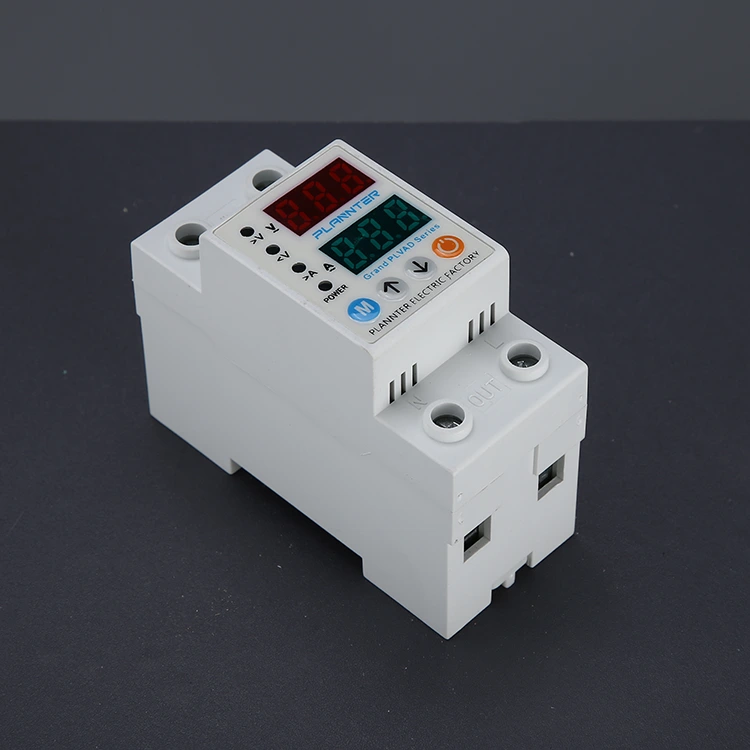

ایڈجسٹ ایبل وولٹیج بجلی کے نظام کو اوور وولٹیج، انڈر وولٹیج، اوور کرنٹ اور انڈر کرنٹ سے مختلف نظاموں جیسے شمسی تنصیبات کے لیے حفاظت کرتا ہے تاکہ آلات کو پہنچنے والے نقصان کو روکا جا سکے۔ صنعتی، تجارتی اور رہائشی ایپلی کیشنز کے لیے حقیقی وقت کی نگرانی اور تحفظ کا نظام فراہم کرتا ہے۔ اس PUGAO (پلانٹر الیکٹرک) ڈوئل ڈسپلے وولٹیج پروٹیکٹر میں دوہری ایل ای ڈی اسکرینیں ہیں جو ان پٹ وولٹیج اور لوڈ کرنٹ کا ایک نظر میں نظارہ فراہم کرتی ہیں۔ DIN ریل ماؤنٹنگ کے ساتھ جگہ بچاتا ہے اور سیٹ اپ/اپ/ڈاؤن/مینوئل آن/آف بٹنوں کا استعمال کرکے سیٹ اپ کرنا آسان ہے۔

خصوصیات

ریگولیٹڈ وولٹیج/موجودہ تحفظ: ہم حسب ضرورت اوور وولٹیج سیٹ کر سکتے ہیں جیسے >230V اور اوور کرنٹ 63A حد تک بجلی کے اتار چڑھاؤ کی وجہ سے برقی نظام کو ہونے والے نقصانات سے مانیٹر کرنے اور اس کی حفاظت کے لیے۔

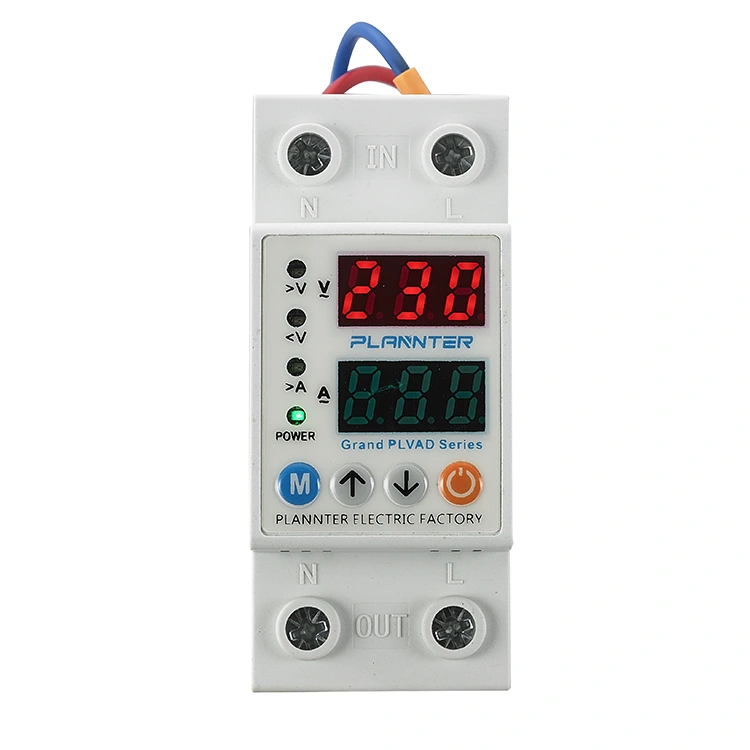

ریئل ٹائم ڈوئل ڈسپلے اسکرین: اس ڈوئل ڈسپلے وولٹیج پروٹیکٹر میں ایک ڈیجیٹل ایل ای ڈی اسکرین ہے جو وولٹیج 220V/230V اور موجودہ اقدار دونوں کی نگرانی کرتی ہے۔

ایک سے زیادہ اشارے کے الارم: سرخ اور سبز ایل ای ڈی واضح طور پر بجلی کی حالت، اوور وولٹیج/اوور کرنٹ اور انڈر وولٹیج/انڈر کرنٹ حالات کی نشاندہی کرتی ہیں، جو صنعتی، تجارتی اور رہائشی ایپلی کیشنز کے لیے ریئل ٹائم مانیٹرنگ اور قابل اعتماد نظام تحفظ فراہم کرتی ہیں۔

ڈوئل ڈسپلے وولٹیج پروٹیکٹر کے کام کیا ہیں؟

جب کہ سرکٹ بریکر بنیادی طور پر شارٹ سرکٹس اور اوورلوڈز کے خلاف تحفظ فراہم کرتے ہیں- وولٹیج کی سطح سے قطع نظر- اگر آپ کو مخصوص وولٹیج سے متعلق مسائل کو حل کرنے کے لیے خصوصی آلات کی ضرورت ہے، تو PUGAO کا ڈوئل ڈسپلے وولٹیج پروٹیکٹر ایک بہترین انتخاب ہے۔

1. اوور وولٹیج پروٹیکشن

جب وولٹیج میں اچانک اضافہ ہوتا ہے—مثال کے طور پر، اگر ٹوٹی ہوئی غیر جانبدار تار وولٹیج کو 380V تک لے جاتی ہے—تو آلہ فوری طور پر بجلی کی سپلائی کو اس وقت منقطع کر دے گا جب وولٹیج پہلے سے طے شدہ حد سے زیادہ ہو جائے گا، اس طرح برقی آلات کو نقصان پہنچنے یا جلنے سے روکے گا۔

2. انڈر وولٹیج پروٹیکشن

جب وولٹیج بہت کم ہو جائے — جیسے کہ بجلی کے استعمال کے زیادہ عرصے کے دوران 170V سے نیچے گرنا — آلہ خود بخود بجلی منقطع کر دے گا۔ یہ موٹر سے چلنے والے آلات کو ناکافی وولٹیج کے تحت آپریشن کی وجہ سے زیادہ گرم ہونے اور جلنے سے روکتا ہے۔

3. اوورکرنٹ تحفظ

PUGAO کی مصنوعات جدید اور انتہائی قابل اعتماد ہیں، جو موجودہ نگرانی کی مربوط صلاحیتوں کو نمایاں کرتی ہیں۔ اگر کرنٹ پہلے سے طے شدہ حد سے زیادہ ہو جائے تو، آلہ تحفظ فراہم کرنے کے لیے ٹرپ کر جائے گا۔

4. خودکار ریکوری

ایک بار جب وولٹیج معمول کی سطح پر واپس آجائے تو، وولٹیج محافظ تھوڑی تاخیر کے بعد خود بخود بجلی بحال کر دے گا، جس میں دستی مداخلت کی ضرورت نہیں ہوگی۔

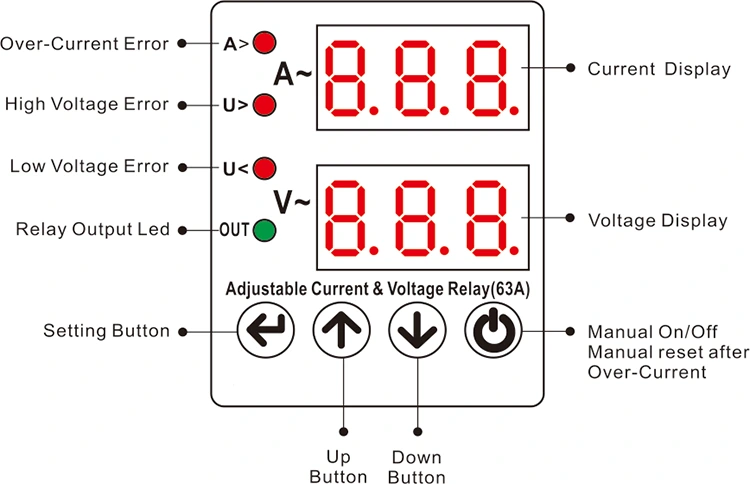

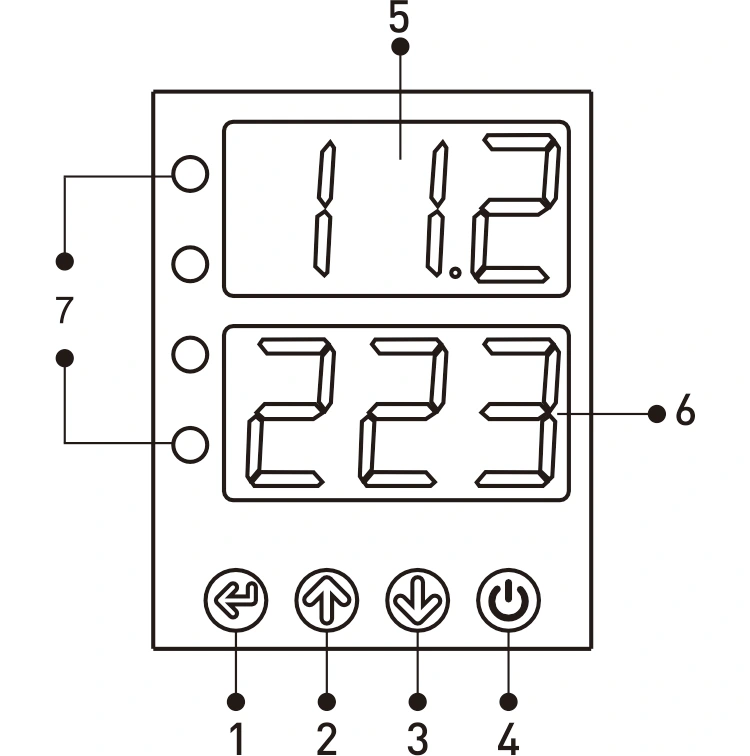

ڈسپلے اور بٹن

1 - SET بٹن: سیٹ اپ میں اوور کرنٹ ویلیو، ہائی/کم وولٹیج سیٹنگ ویلیوز، غلطیاں وغیرہ کو سیٹ کرنے یا تبدیل کرنے کے لیے۔

2 - UP بٹن: مطلوبہ قدر کو بڑھاتا ہے۔

3 - ڈاؤن بٹن: مطلوبہ قدر کو کم کرتا ہے۔

4 - دستی آن/آف بٹن: ڈیوائس آؤٹ پٹ کو بند کرنے کے لیے استعمال کیا جاتا ہے۔ اگر اس حالت میں ہے تو، اسکرین "آف" دکھائے گی اور آلہ خود کو دوبارہ ترتیب نہیں دے گا۔ اگر آلہ میں خرابی نہیں ہے تو اس بٹن کو دوبارہ دبانے سے آلہ آن ہو جائے گا اور اسے دوبارہ استعمال کرے گا۔

5 - موجودہ ڈسپلے

پہلا ڈسپلے گروپ: عام آپریشن کے دوران، ان پٹ وولٹیج یہاں دکھایا جاتا ہے؛ غیر غلطی کے حالات کے دوران، اسکرین ہمیشہ روشن رہتی ہے؛ ہائی یا کم وولٹیج کی وجہ سے خرابیوں کے دوران، ڈسپلے چمکتا ہے. پروگرامنگ کے دوران، ڈسپلے متعلقہ پروگرام کی قدروں کو دکھاتا ہے جیسے اوور کرنٹ، ہائی وولٹیج/کم وولٹیج، فالٹ ویٹ، ری سیٹ انتظار سیٹ ویلیوز۔

6 - وولٹیج ڈسپلے

دوسرا ڈسپلے گروپ: عام آپریشن کے دوران، یہ موجودہ قدر دکھاتا ہے۔ غیر غلطی کی حالت میں، اسکرین روشن رہتی ہے؛ اوورکرنٹ فالٹ میں، سکرین چمکتی ہے۔ پروگرامنگ کے دوران، یہ متعلقہ پروگرام کی قیمت دکھاتا ہے۔

7 - ایل ای ڈی:

A>: اوورکرنٹ فالٹ کے دوران روشن ہوتا ہے۔

V>: ہائی وولٹیج کی خرابی کے دوران روشن ہوتا ہے۔

V<: کم وولٹیج کی خرابی کے دوران روشن ہوتا ہے۔

آؤٹ: جب آلہ آؤٹ پٹ ہو رہا ہو تو روشن ہوتا ہے۔

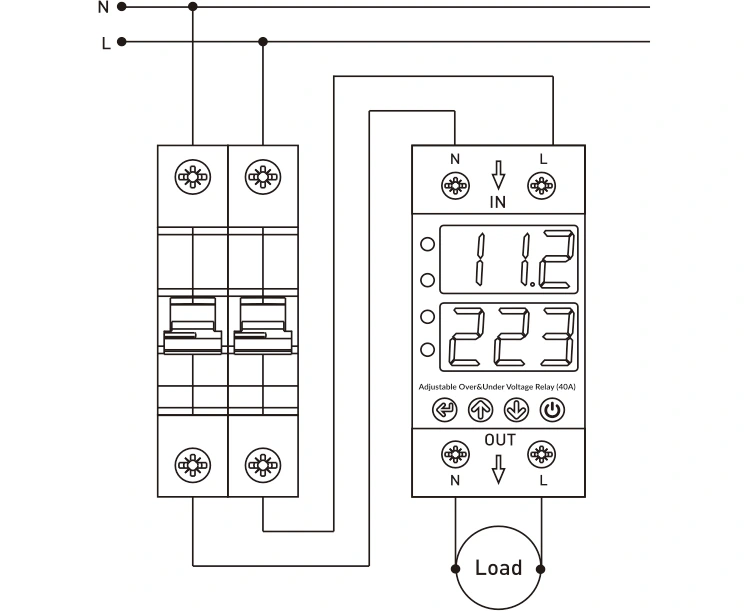

کنکشن ڈایاگرام

پاور سپلائی سے غیر جانبدار اور فیز تاروں کو ڈیوائس کے "ان پٹ" سیکشن پر "N" اور "L" ٹرمینلز سے منسلک ہونا ضروری ہے۔

اوور وولٹیج اور انڈر وولٹیج پروٹیکشن کی ضرورت والے آلات کے لیے، نیوٹرل اور فیز تاروں کو ڈیوائس کے "آؤٹ پٹ" سیکشن پر "N" اور "L" ٹرمینلز سے جوڑا جانا چاہیے۔

درخواست کے منظرنامے۔

اکثر پوچھے گئے سوالات

سوال: کیا میں خود وولٹیج کے سفر کی حدود کو دستی طور پر ایڈجسٹ کر سکتا ہوں؟

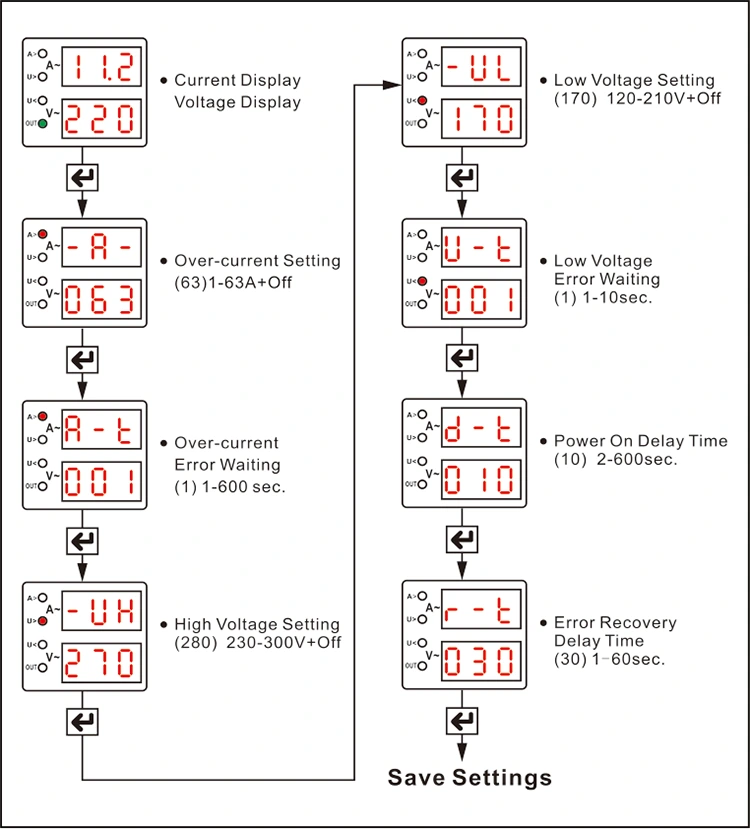

A: ہاں۔ یہ PUGAO مصنوعات کے بنیادی فوائد میں سے ایک ہے۔ آپ کنٹرول پینل پر ایڈجسٹمنٹ بٹن کا استعمال کرتے ہوئے درج ذیل پیرامیٹرز کو دستی طور پر ایڈجسٹ کر سکتے ہیں:

اوور وولٹیج تحفظ کی حد

انڈر وولٹیج تحفظ کی حد

اوور کرنٹ تحفظ کی حد

بازیابی میں تاخیر کا وقت

کنفیگریشن کے مخصوص مراحل کے لیے، براہ کرم پروڈکٹ کے ساتھ شامل آپریشن مینوئل سے رجوع کریں۔

س: پاور سپلائی کو جوڑنے کے فوراً بعد سکرین کیوں روشن ہو جاتی ہے، لیکن ابھی لوڈ تک بجلی نہیں پہنچائی جاتی؟

A: براہ کرم اسکرین چیک کریں کہ آیا کوئی نمبر چمک رہا ہے یا الٹی گنتی جاری ہے۔ اس سے ظاہر ہوتا ہے کہ محافظ کا تاخیر سے شروع ہونے والا فنکشن فعال ہے۔

مقصد: بجلی کے آلات کو اچانک کرنٹ کے اضافے سے نقصان پہنچنے سے روکنا جو پاور گرڈ کی بحالی یا بحالی کے فوراً بعد ہو سکتا ہے۔

تجویز: اگر آپ کنکشن پر فوری طور پر بجلی کی فراہمی چاہتے ہیں، تو آپ وصولی میں تاخیر کے وقت کو اس کی کم از کم قیمت پر سیٹ کر سکتے ہیں۔ تاہم، آلات کی حفاظت کی خاطر، ہم ایک خاص تاخیر کی مدت کو برقرار رکھنے کی تجویز کرتے ہیں۔
