40A 63A اوور اینڈ انڈر پروٹیکٹر

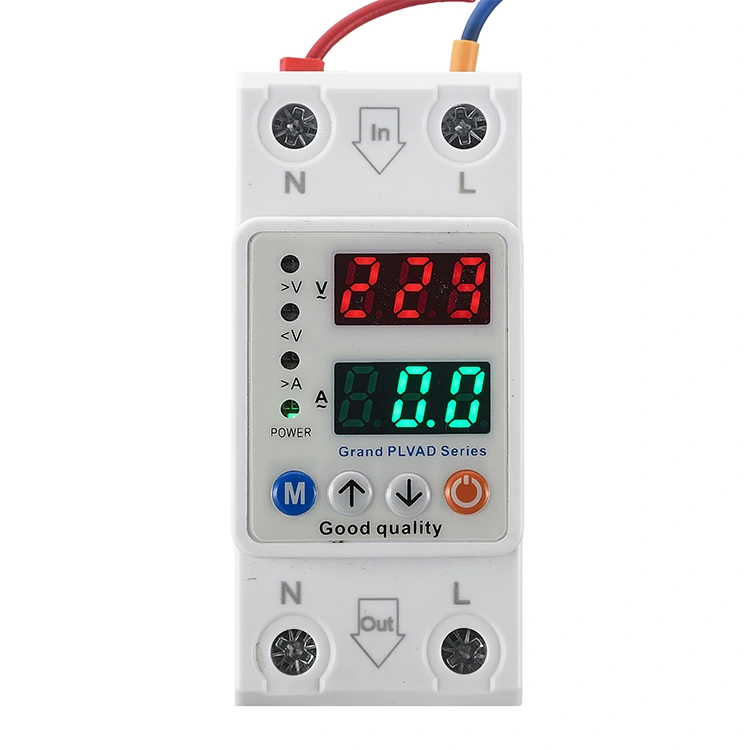

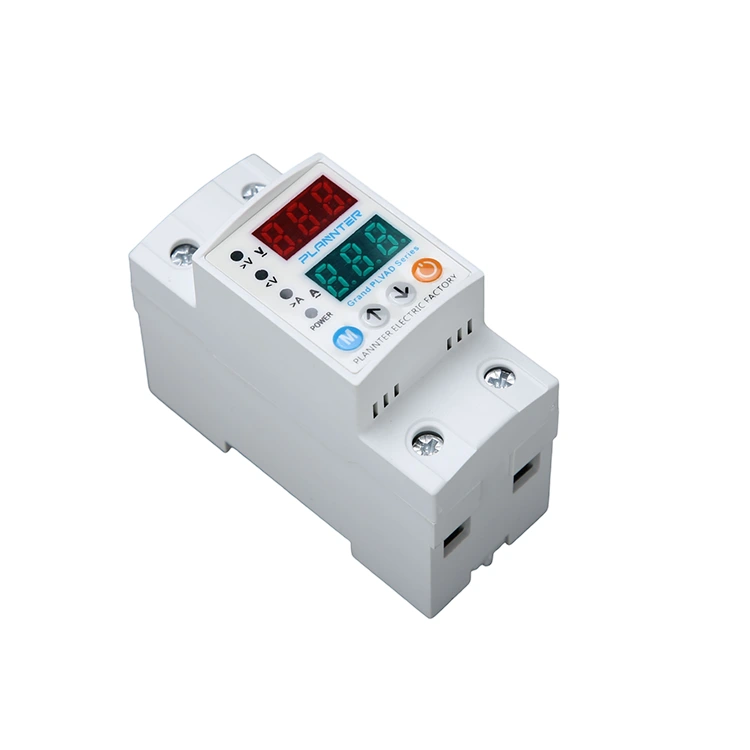

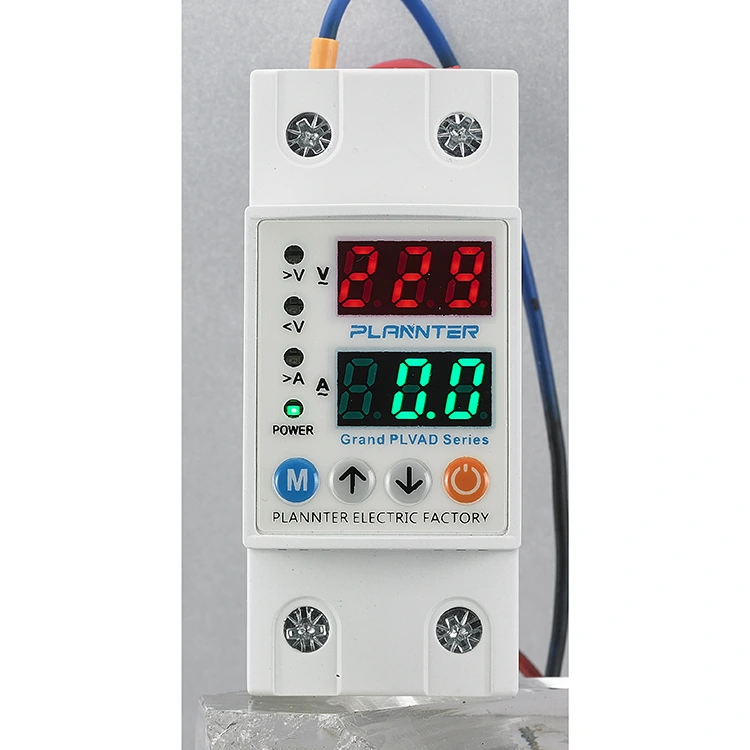

پوگاو 40A 63A اوور اینڈ انڈر پروٹیکٹرایک خصوصی برقی حفاظتی آلہ ہے جو سرکٹس اور منسلک آلات کو وولٹیج کے عدم استحکام سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ معیاری 220VAC/230VAC سسٹمز (50/60Hz) کے لیے درجہ بندی کی گئی، یہ ریل ماونٹڈ یونٹ لائن وولٹیج کی مسلسل نگرانی کرتا ہے۔

یہ خود بخود بجلی کی سپلائی کو منقطع کر دیتا ہے جب وولٹیج کی سطح محفوظ حد (اوور وولٹیج) سے زیادہ ہو جاتی ہے یا بہت کم ہو جاتی ہے (انڈر وولٹیج)، موٹروں، سرکٹ بورڈز اور وائرنگ کو پہنچنے والے نقصان کو روکتی ہے۔ ایک مضبوط ڈیزائن کے ساتھ جو درجہ حرارت -20 ° C سے +55 ° C تک کام کرنے کے قابل ہے، یہ متنوع ماحول میں قابل اعتماد کارکردگی کو یقینی بناتا ہے۔

آپریشن کا اصول

40A 63A اوور اینڈ انڈر پروٹیکٹر کے آپریشن کا اصول دراصل وولٹیج ڈیٹا کی نگرانی ہے۔ اس میں، مثال کے طور پر، سینسرز، کنٹرول یونٹس، ریلے اور دیگر حالات کا پتہ لگانا اور ان کی نگرانی کرنا شامل ہے۔

سینسر: وولٹیج کی سطح کو حقیقی وقت میں مانیٹر کیا جا سکتا ہے۔ اگر وولٹیج ہماری پہلے سے طے شدہ حد سے زیادہ ہو جائے یا نیچے آجائے، تو سینسر کنٹرول یونٹ کو سگنل بھیجتا ہے، جو ہمیں اس عمل کو چلانے کا اشارہ کرتا ہے۔

کنٹرول یونٹ: سینسر سے سگنل وصول کرسکتا ہے، اور اس بات کا تعین کرے گا کہ آیا وولٹیج غیر معمولی ہے۔ اگر وولٹیج کو بہت زیادہ یا بہت کم تسلیم کیا جاتا ہے، تو کنٹرول یونٹ حفاظتی اقدامات کو چالو کرے گا۔

ریلے: جب کنٹرول یونٹ کی طرف سے حکم دیا جاتا ہے، تو ریلے سامان کو نقصان سے بچانے اور آگ سے بچنے کے لیے سرکٹ کو تیزی سے کھول دے گا۔

سامان کی حفاظت

حساس مشینری کو درست طریقے سے کام کرنے کے لیے مستحکم طاقت کی ضرورت ہوتی ہے۔ دی40A 63A اوور اینڈ انڈر پروٹیکٹربڑے پیمانے پر حفاظت کے لئے استعمال کیا جاتا ہے:

• طبی سامان:اس بات کو یقینی بنانا کہ اہم تشخیصی ٹولز پاور اسپائکس سے خراب نہ ہوں۔
• آلہ سازی:کنٹرول سسٹمز اور سینسرز کی درستگی کو برقرار رکھنا جو مستقل وولٹیج پر انحصار کرتے ہیں۔

صنعتی/تجارتی بوجھ

بھاری ایپلی کیشنز کے لیے، ڈیوائس اہم برقی بوجھ کو سنبھالنے کے لیے اعلی کرنٹ ریٹنگ پیش کرتا ہے:

• 40A درجہ بندی:معیاری کمرشل لائٹنگ سرکٹس اور چھوٹے دفتری آلات کے سیٹ اپ کے لیے موزوں ہے۔
• 63A درجہ بندی:صنعتی ڈسٹری بیوشن بورڈز، ہیوی ڈیوٹی موٹرز، اور مین پاور فیڈز کے لیے مثالی جہاں زیادہ موجودہ صلاحیت کی ضرورت ہے۔

تحفظ کی قسم اور طریقہ کار

دی40A 63A اوور اینڈ انڈر پروٹیکٹرپاور سیفٹی کو منظم کرنے کے لیے ایک سمارٹ کنٹرول سسٹم کا استعمال کرتا ہے جس میں سینسرز اور ریلے شامل ہیں:

• زیادہ وولٹیج تحفظ:وولٹیج میں اچانک اضافے کا پتہ لگاتا ہے (مثلاً، غیر جانبدار لائن کا منقطع ہونا) اور آگ کے خطرات اور موصلیت کی عمر بڑھنے سے روکنے کے لیے بجلی کاٹتا ہے۔
• انڈر وولٹیج تحفظ:وولٹیج کے قطروں کی نشاندہی کرتا ہے جو موٹروں کو زیادہ گرم اور رک جانے کا سبب بن سکتا ہے، برن آؤٹ کو روکنے کے لیے لوڈ کو منقطع کر سکتا ہے۔
• خودکار بحالی:ایک بار جب وولٹیج ایک مستحکم رینج میں واپس آجائے تو، یونٹ خود بخود سرکٹ کو دوبارہ بند کر سکتا ہے، دستی مداخلت کی ضرورت کو کم کر کے اور مسلسل آپریشن کو یقینی بناتا ہے۔

فوائد

ریئل ٹائم وولٹیج کی نگرانی اور فوری منقطع ہونا: 40A 63A اوور اور انڈر پروٹیکٹر ہر روز لائن وولٹیج کی مسلسل نگرانی کرے گا، ایک بار جب وولٹیج مقررہ حد سے آگے جیسے اوور وولٹیج یا انڈر وولٹیج کا پتہ چل جائے گا، تو محافظ بجلی کی سپلائی کو کاٹ دے گا، بجلی کے آلات کو مستقل طور پر ہائی وولٹیج یا کم وولٹیج کے نقصان سے بچائے گا۔

برقی آلات کی سروس لائف کو بڑھانا: اگر طویل مدتی مستحکم وولٹیج ماحول ہے تو نقصان اور عمر بڑھنے کی وجہ سے وولٹیج کے جھٹکوں کی وجہ سے الیکٹرانک اجزاء کم ہو جائیں گے، بجلی کی فراہمی کو مستحکم کر سکتے ہیں اور اتار چڑھاؤ کو کم کر سکتے ہیں، تاکہ سامان کی مجموعی زندگی کو بڑھایا جا سکے۔

سازوسامان کی حفاظت کریں: جیسے کمپیوٹر، طبی سازوسامان، آلات اور کنٹرول سسٹم کو ہائی وولٹیج کی درستگی کی ضرورت ہوتی ہے۔ اگر غیر معمولی وولٹیج کا پتہ چلتا ہے تو یہ سامان کے ڈیٹا کے نقصان سے بچنے کے لیے بجلی کی فراہمی کو منقطع کر دے گا۔

اعلی حفاظت اور تحفظ کی کارکردگی: جب وولٹیج میں اچانک اضافہ تار کو زیادہ گرم کرنے، شارٹ سرکٹ یا آگ کا باعث بن سکتا ہے، 40A 63A اوور اینڈ انڈر پروٹیکٹر اوور وولٹیج کے وقت بروقت بجلی کی سپلائی کو کاٹ دیتا ہے، برقی آگ کے خطرے کو کم کرتا ہے اور بجلی کی حفاظت کو بہتر بناتا ہے۔

اکثر پوچھے گئے سوالات

میں وولٹیج کی حد کو کیسے ایڈجسٹ کروں؟

یونٹ میں ایڈجسٹیبل سیٹنگز موجود ہیں، جو آپ کو آپ کے منسلک آلات کی مخصوص ضروریات کو پورا کرنے کے لیے اوور وولٹیج اور انڈر وولٹیج کی حد کو کیلیبریٹ کرنے کی اجازت دیتی ہے۔

"خودکار بحالی" خصوصیت کیا ہے؟

فالٹ صاف ہونے اور وولٹیج کے محفوظ رینج میں واپس آنے کے بعد، 40A 63A اوور اینڈ انڈر پروٹیکٹر خود بخود پاور بحال کر سکتا ہے، مینوئل ری سیٹس کی ضرورت کو کم کر کے اور تسلسل کو یقینی بناتا ہے۔

40A اور 63A میں کیا فرق ہے؟

یہ شرح شدہ موجودہ صلاحیت سے مراد ہے۔ ایک 63A ماڈل 40A ماڈل سے زیادہ برقی بوجھ (زیادہ آلات) کو سنبھال سکتا ہے۔ اپنے کل منسلک بوجھ کی بنیاد پر انتخاب کریں۔

کیا یہ بجلی کے اضافے سے بچاتا ہے؟

یہ آلہ زیادہ/کم وولٹیج کے تحفظ کے لیے ڈیزائن کیا گیا ہے۔ براہ راست بجلی کے حملوں کے خلاف جامع حفاظت کے لیے، اس محافظ کو ایک سرشار سرج پروٹیکٹیو ڈیوائس (SPD) کے ساتھ استعمال کرنے کی سفارش کی جاتی ہے۔

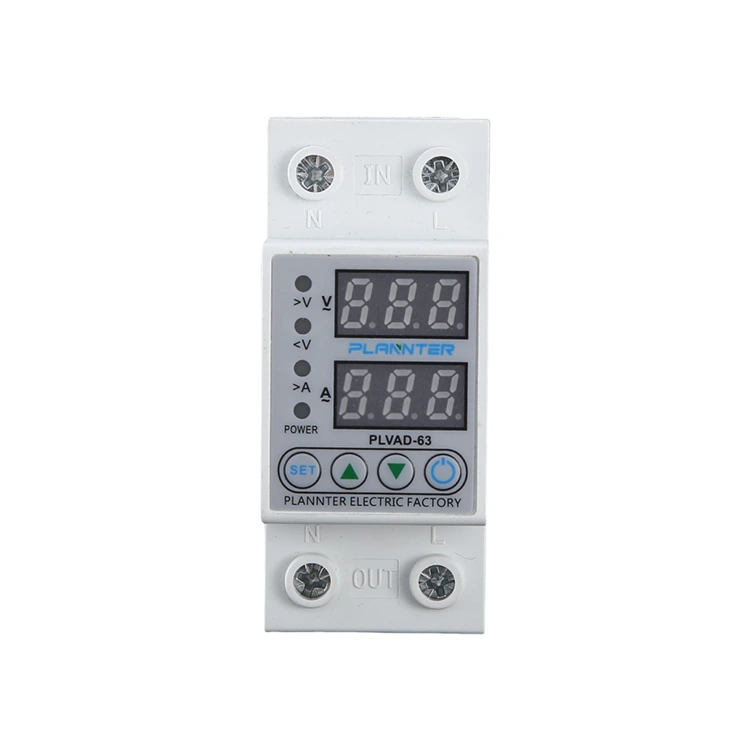

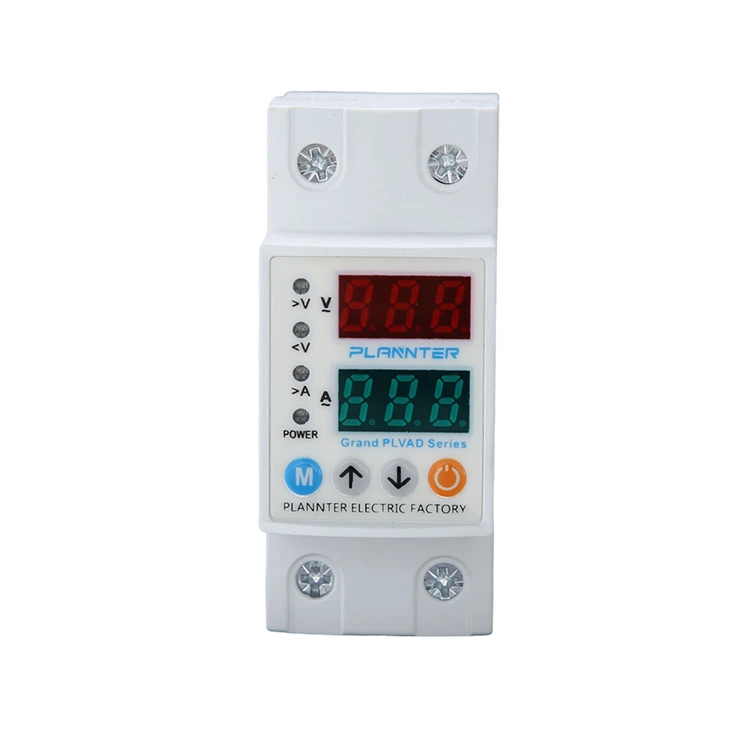

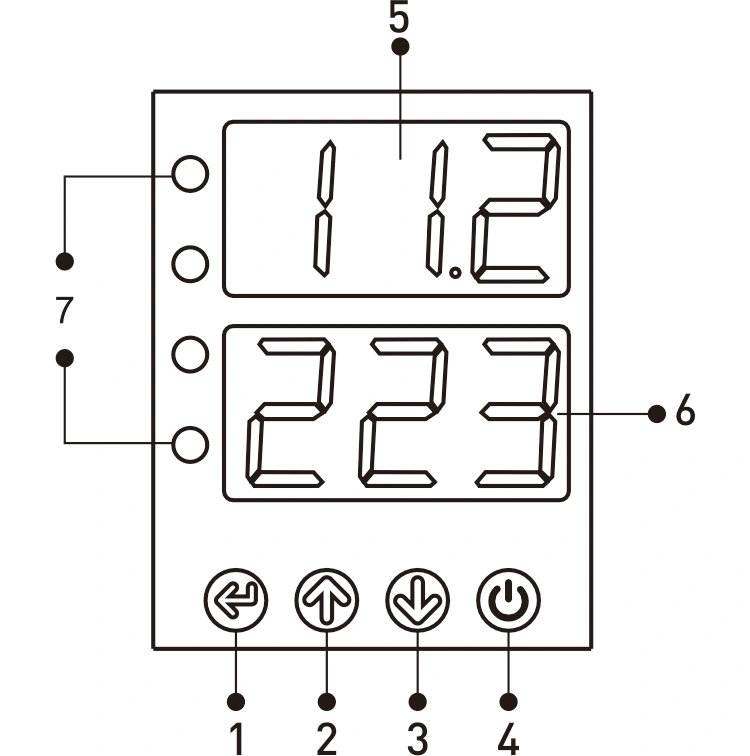

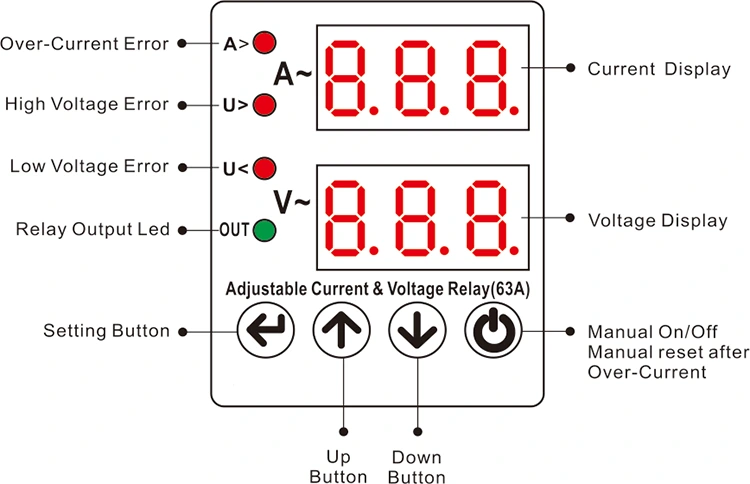

ڈسپلے اور بٹن

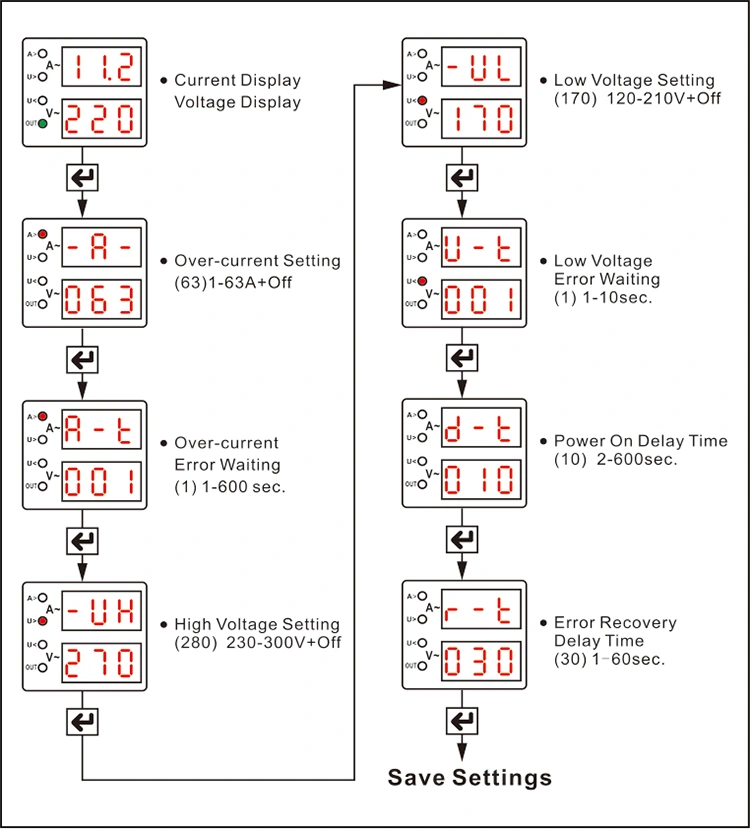

1 - SET بٹن: یہ بٹن موجودہ قدروں کو ترتیب دینے/تبدیل کرنے کے بعد بچانے کے لیے استعمال کیا جاتا ہے اور زیادہ/کم وولٹیج کی ترتیب کی قدروں اور غلطی

انتظار کا وقت

2 - UP بٹن: مطلوبہ قدر میں اضافہ کریں۔

3 - ڈاؤن بٹن: مطلوبہ قدر کو کم کریں۔

4 - دستی آن/آف بٹن: آلہ کے آؤٹ پٹ کو دستی طور پر آن یا آف کرنے کے لیے استعمال کیا جاتا ہے۔ جب آؤٹ پٹ آف ہو جائے گا، تو اسکرین "آف" دکھائے گی، اور آلہ خودکار ری سیٹ کرنے سے قاصر ہو گا۔ ڈیوائس کو دوبارہ چالو کرنے کے لیے دوبارہ بٹن دبائیں۔

5 - موجودہ ڈسپلے

1st ڈسپلے گروپ: عام آپریشن کے تحت، یہ ڈسپلے ان پٹ (مینز) وولٹیج کی قدر دکھاتا ہے۔ جب کوئی خرابی موجود نہیں ہوتی ہے تو اسکرین مستقل طور پر روشن رہتی ہے اور اگر ہائی یا کم وولٹیج کی خرابی واقع ہوتی ہے تو چمک اٹھے گی۔ پروگرامنگ کے دوران، ڈسپلے متعلقہ پیرامیٹر ویلیوز کو سیٹ کیے جانے کی نشاندہی کرتا ہے، جیسے اوور کرنٹ، ہائی/کم وولٹیج کی حد، غلطی کی تاخیر، اور تاخیر کے اوقات کو دوبارہ ترتیب دینا۔

6 - وولٹیج ڈسپلے

دوسرا ڈسپلے گروپ: عام آپریشن کے دوران، یہ سیکشن موجودہ قدر دکھاتا ہے۔ جب سسٹم عام طور پر کام کر رہا ہوتا ہے تو اسکرین مسلسل روشن رہتی ہے اور زیادہ کرنٹ کی خرابی کی صورت میں چمکتی رہتی ہے۔ پروگرامنگ کے عمل کے دوران، یہ متعلقہ پروگرام پیرامیٹر کی عددی قدر دکھاتا ہے۔

7 - ایل ای ڈی اشارے:

A>: جب اوور کرنٹ فالٹ کا پتہ چلتا ہے تو روشن ہوتا ہے۔

V>: جب ہائی وولٹیج کی خرابی ہوتی ہے تو روشن ہوتا ہے۔

V<: کم وولٹیج کی خرابی ہونے پر روشن ہوتا ہے۔

آؤٹ: جب آلہ آؤٹ پٹ آپریشن شروع کرتا ہے تو روشنی ہوتی ہے۔

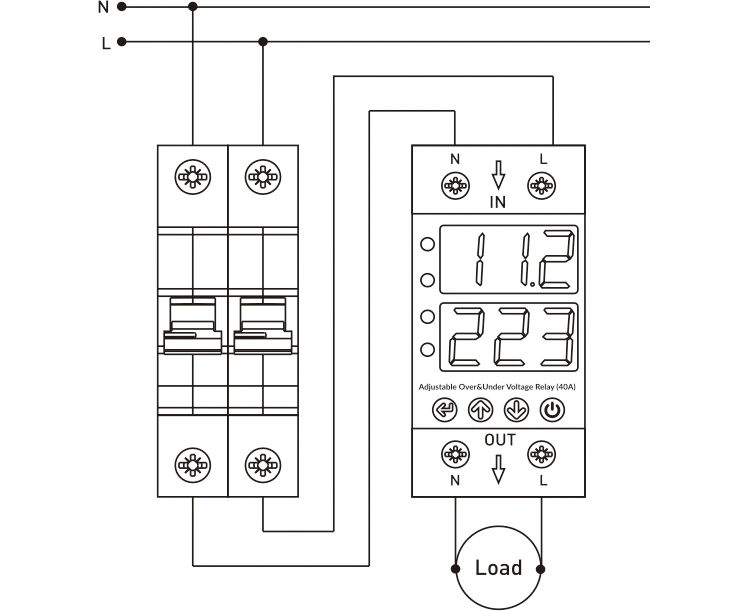

کنکشن ڈایاگرام

مینز سے غیر جانبدار اور فیز تاروں کو ڈیوائس پر "ان پٹ" کے طور پر نشان زد "N" اور "L" ٹرمینلز سے جوڑنا چاہیے۔

زیادہ یا کم وولٹیج سے محفوظ رکھنے والے آلات کی غیر جانبدار اور فیز تاروں کو آلے کے "آؤٹ پٹ" سیکشن کے تحت "N" اور "L" ٹرمینلز سے جوڑا جانا چاہیے۔

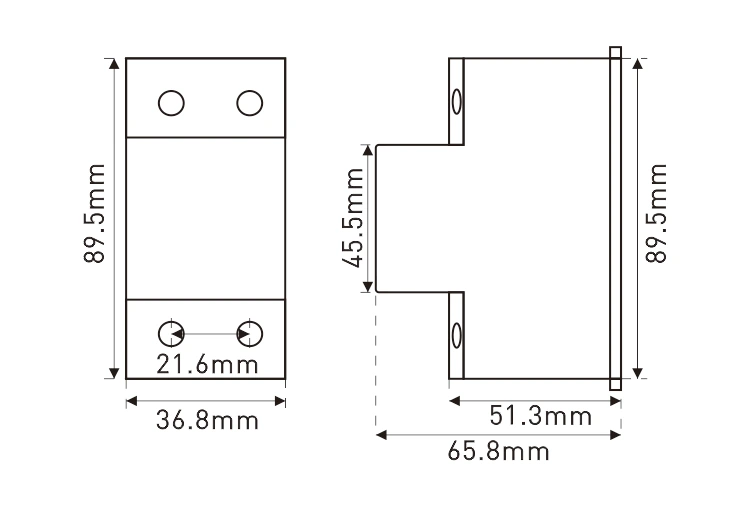

طول و عرض
