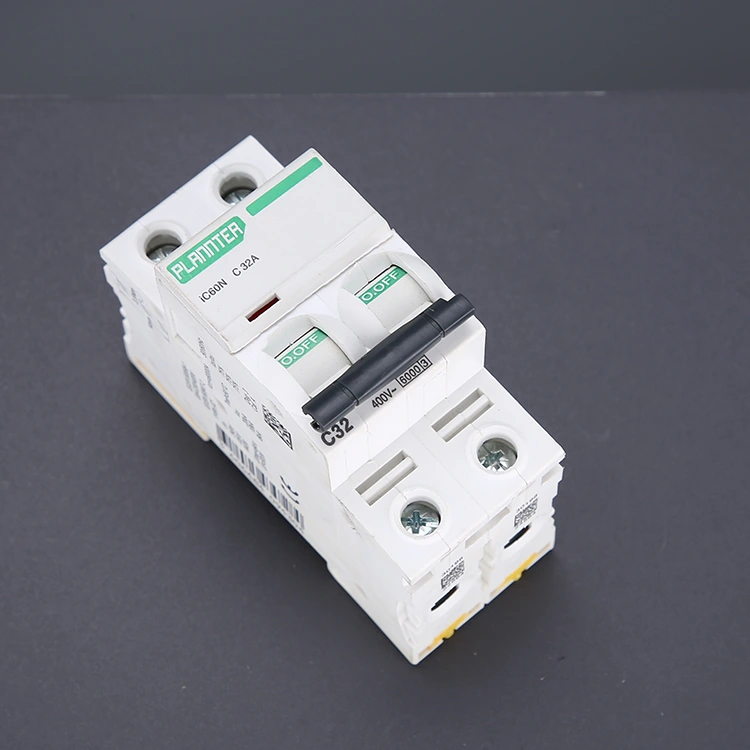

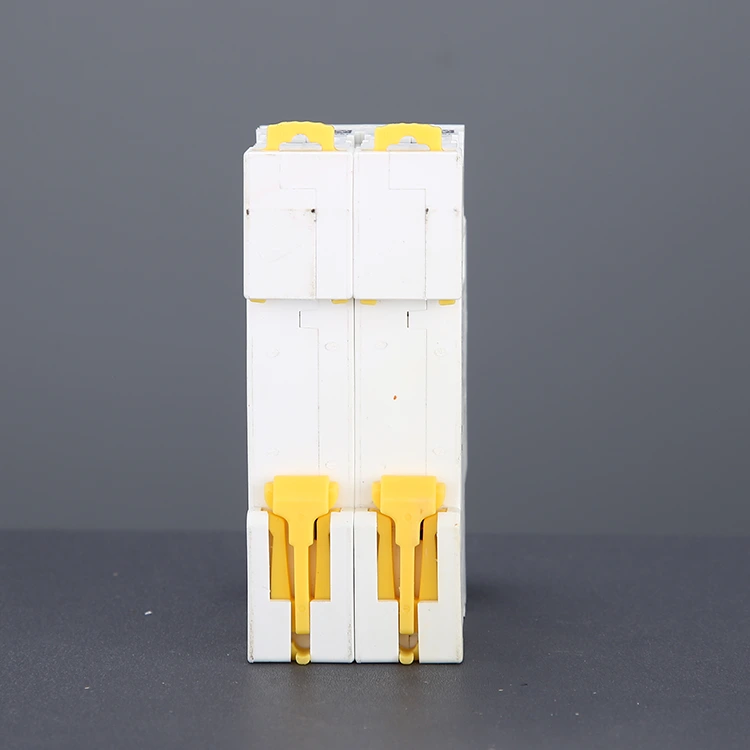

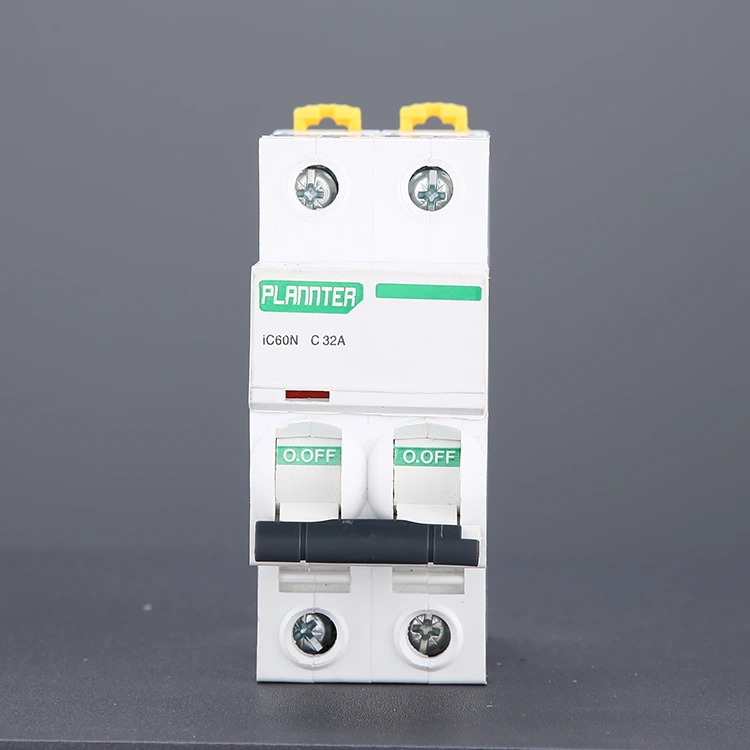

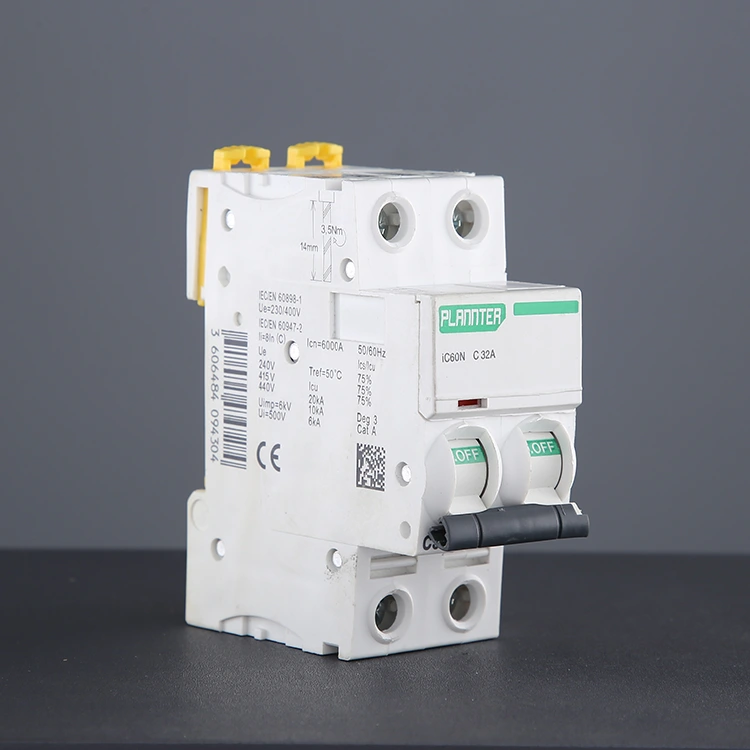

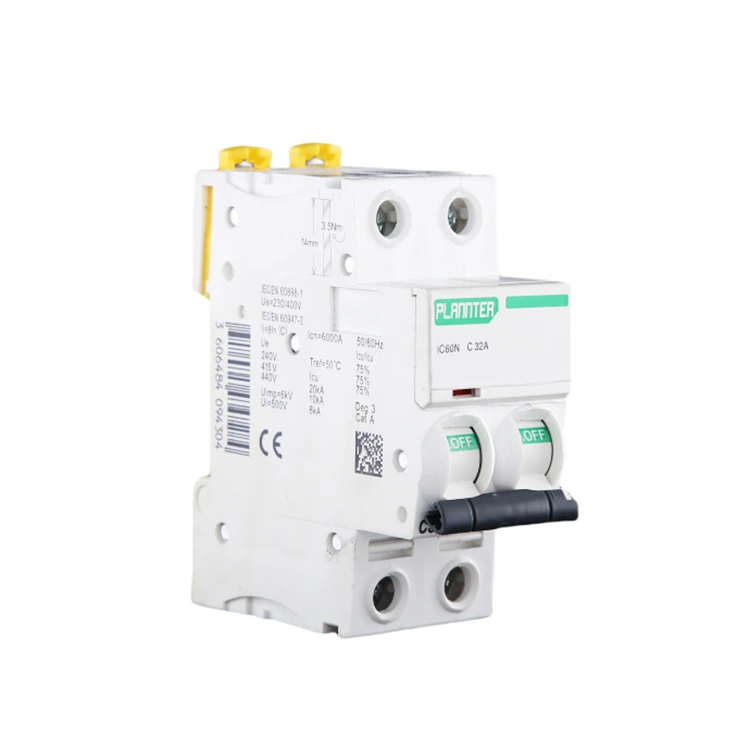

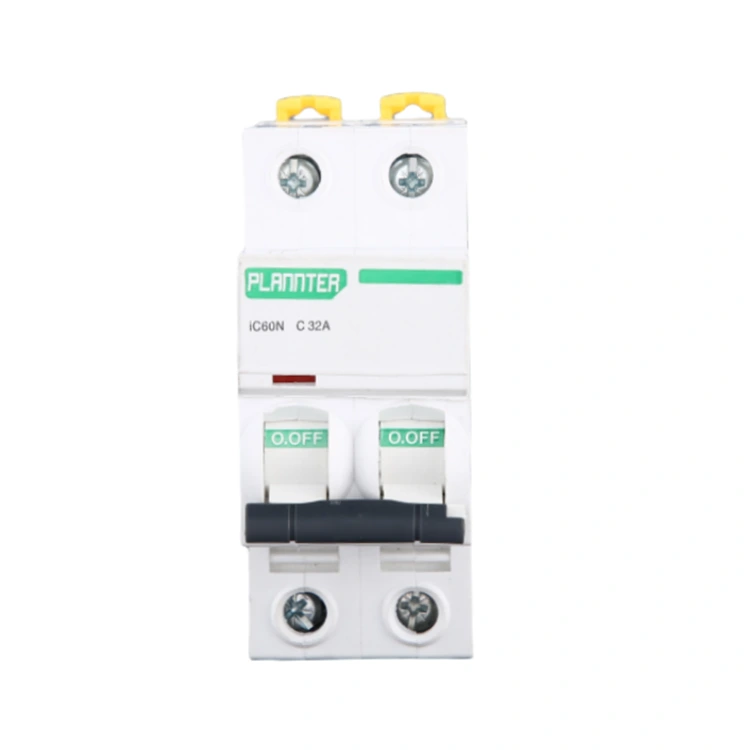

DIN ریل ماؤنٹ مینیچر سرکٹ بریکر

سنگل پول سرکٹ بریکر (1P) کے برعکس جو صرف فائر وائر کو منقطع کرتا ہے، 2 پول DIN ریل ماؤنٹ مائنیچر سرکٹ بریکر ٹرپنگ کے وقت فائر وائر اور زیرو وائر کو ہم وقت سازی سے منقطع کر دے گا، صفر تار کے برقی ہونے کی وجہ سے برقی جھٹکا لگنے کے خطرے سے بچتا ہے، جو کہ ایک اعلی حفاظتی حقیقت ہے۔ لہذا، یہ خاص طور پر ان ایپلی کیشنز کے لیے موزوں ہے جن کو بجلی کی خرابی کے خلاف مکمل تحفظ کی ضرورت ہوتی ہے، جیسے کہ گھریلو ایئر کنڈیشنر، واٹر ہیٹر، ڈسٹری بیوشن مین سوئچ، چھوٹے بجلی کے آلات وغیرہ۔

DIN ریل ڈیزائن صنعت کا معیار کیوں ہے؟

1. ماڈیولرٹی اور لچک

بلاکس کے ساتھ تعمیر کرنے کی طرح، آپ ریل پر ایک سے زیادہ سرکٹ بریکر، بقایا کرنٹ ڈیوائسز، کنٹیکٹرز، یا ریلے کو ساتھ ساتھ لگا سکتے ہیں۔

اگر کسی سرکٹ کو اضافی برانچ کی ضرورت ہوتی ہے، تو آپ کو صرف ریل پر دستیاب جگہ میں ایک نیا بریکر داخل کرنے کی ضرورت ہے—بغیر پورے ڈسٹری بیوشن بورڈ کو بدلے۔

2. غیر معمولی تنصیب کی کارکردگی

الیکٹریشنز کے لیے، DIN ریل پر لگے چھوٹے سرکٹ بریکر کو انسٹال کرنے میں محض سیکنڈ لگتے ہیں۔ روایتی سکرو فکسڈ طریقوں کے مقابلے میں، تنصیب کا وقت 80% سے زیادہ کم ہو جاتا ہے۔

3. معیاری کاری اور تبادلہ

IEC 60898 معیار پر عمل کرتے ہوئے، PUGAO سرکٹ بریکر جہتی طور پر ABB، شنائیڈر الیکٹرک، اور سیمنز جیسے برانڈز کے ساتھ مکمل طور پر مطابقت رکھتے ہیں۔ اگر آپ کو موجودہ آلات کو تبدیل کرنے کی ضرورت ہے، تو ہماری مصنوعات براہ راست متبادل کے طور پر کام کرتی ہیں۔

4. گرمی کی کھپت اور دیکھ بھال

ریل کی چڑھائی سرکٹ بریکرز کو معطل کر دیتی ہے، جس سے ان کے پیچھے ہوا کی گردش کا خلا پیدا ہوتا ہے جو گرمی کی موثر کھپت کو سہولت فراہم کرتا ہے۔

دیکھ بھال کے لیے، آپ کو صرف مخصوص آلے کو ریل سے ہٹانے کی ضرورت ہے، جس سے کابینہ کی پوری دیوار کو ختم کرنے کی ضرورت ختم ہو جائے گی۔

DIN ریل ماؤنٹنگ بمقابلہ فکسڈ ماؤنٹنگ: کیا فرق ہے؟

ریل ماؤنٹنگ کے انتخاب کے لیے منظرنامے: سرکٹ بریکر ایپلی کیشنز کے 90% سے زیادہ کے لیے ریل ماؤنٹنگ ترجیحی انتخاب ہے۔

● معیاری ڈسٹری بیوشن بکس یا الماریاں

● ایسے حالات جن میں بیچ انسٹالیشن کی ضرورت ہوتی ہے (انجینئرنگ پروجیکٹس)

● ایسی صورتیں جہاں مستقبل میں دیکھ بھال یا توسیع کی ضرورت ہو سکتی ہے۔

● رہائشی، تجارتی، اور زیادہ تر صنعتی بجلی کی تقسیم کے نظام

فنکشن

اوورلوڈ تحفظ: جب لوڈ کرنٹ لمبے عرصے تک ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے، تو MCB کے اندر کا بائی میٹل گرمی سے جھک جاتا ہے، جس سے مکینیکل میکانزم حرکت کرتا ہے اور سرکٹ کو کاٹ دیتا ہے، لائن کو زیادہ گرم ہونے اور آگ لگنے سے روکتا ہے۔

شارٹ سرکٹ تحفظ: جب لائن میں شارٹ سرکٹ ہوتا ہے اور کرنٹ فوری طور پر بڑھ جاتا ہے تو برقی مقناطیسی اسٹرائیکر تیزی سے ایک مضبوط مقناطیسی قوت پیدا کرتا ہے اور ملی سیکنڈ ٹرپنگ کا احساس کرتے ہوئے رابطوں کو منقطع کرنے کے لیے رابطے کے طریقہ کار کو آگے بڑھاتا ہے۔

مکمل تنہائی: مینٹیننس یا اوور ہال کے دوران، سرکٹ بریکر کا دستی آپریشن بیک وقت فائر لائن اور زیرو لائن کو منقطع کر سکتا ہے، اس بات کو یقینی بناتا ہے کہ آلات بجلی سے محفوظ نہیں ہیں اور آپریٹرز کی حفاظت کی حفاظت کرتے ہیں۔

دوہری نگرانی: یہ DIN Rail Mount Miniature Circuit Breaker حقیقی وقت میں فائر لائن اور زیرو لائن کی موجودہ صورتحال کی نگرانی کر سکتا ہے، اور دونوں لائنوں میں کوئی غیر معمولی صورت حال ہونے پر فوری طور پر حفاظتی کارروائی کو انجام دے سکتا ہے۔

DIN ریل ماونٹڈ سرکٹ بریکر کو صحیح طریقے سے کیسے انسٹال کریں؟

آپ کے پروڈکٹ کی ڈیلیوری کے ساتھ شامل، PUGAO ایک جامع انسٹالیشن اور مینٹیننس گائیڈ فراہم کرتا ہے۔ اگر آپ کو کسی بھی مسئلے کا سامنا کرنا پڑتا ہے، تو براہ کرم بلا جھجھک ہماری فروخت کے بعد تکنیکی مدد کی ٹیم سے رابطہ کریں۔ جیسا کہ DIN ریل ڈیزائن تنصیب کے عمل کو آسان بناتا ہے، ہم معیاری تنصیب کے طریقوں پر مبنی سفارشات بھی پیش کر سکتے ہیں۔

مرحلہ 1: پاور سپلائی منقطع کریں۔

کسی بھی آپریشن کو انجام دینے سے پہلے، یہ ضروری ہے کہ ڈسٹری بیوشن باکس کو مین پاور سپلائی کاٹ دیں۔ آنے والے ٹرمینلز کو چیک کرنے کے لیے ملٹی میٹر یا وولٹیج ٹیسٹر استعمال کریں۔ اس بات کی تصدیق کے بعد کہ کوئی وولٹیج موجود نہیں ہے کام کے ساتھ آگے بڑھیں۔ ہم موصل دستانے اور حفاظتی چشمے پہننے کی تجویز کرتے ہیں۔

مرحلہ 2: تنصیب کے ماحول کا معائنہ کریں۔

تصدیق کریں کہ ڈسٹری بیوشن باکس میں معیاری 35mm DIN ریل نصب ہے۔ اس بات کو یقینی بنائیں کہ گرمی کی کھپت اور مستقبل کی دیکھ بھال کی سہولت کے لیے کافی کلیئرنس موجود ہے، اور تصدیق کریں کہ ریل کو بغیر کسی ڈھیل کے محفوظ طریقے سے باندھ دیا گیا ہے۔

مرحلہ 3: سرکٹ بریکر کو ریل پر چڑھائیں۔

سرکٹ بریکر کے اوپری کلپ کو DIN ریل کے ساتھ سیدھ میں کریں، پھر نیچے کی طرف دبائیں جب تک کہ نیچے کا کلپ خود بخود اپنی جگہ پر بند نہ ہوجائے۔ ڈیوائس کو محفوظ طریقے سے طے کیا جانا چاہیے اور اسے کسی بھی قسم کے ہلچل سے پاک ہونا چاہیے۔

ماڈیولر ڈیزائن متعدد سرکٹ بریکرز کے ساتھ ساتھ انسٹال کرنے کی اجازت دیتا ہے۔

مرحلہ 4: پاور اور لوڈ لائنز کو جوڑیں۔

معیاری وائرنگ کنفیگریشن میں پاور ان پٹ کو اوپری ٹرمینلز اور لوڈ آؤٹ پٹ کو نچلے ٹرمینلز سے جوڑنا شامل ہے۔ ایسی تاروں کا استعمال کریں جو مخصوص موجودہ درجہ بندی پر پورا اتریں (مثال کے طور پر، 32A بریکر کے لیے، ≥4mm² کے تار کے کراس سیکشن کی سفارش کی جاتی ہے)۔ ڈھیلے کنکشن یا زیادہ گرم ہونے سے بچنے کے لیے ٹرمینل کے پیچ کو مضبوطی سے سخت کریں۔

مرحلہ 5: وائرنگ اور انسٹالیشن کی حیثیت کی تصدیق کریں۔

تصدیق کریں کہ وائرنگ کے تمام کنکشن محفوظ ہیں اور کوئی بھی ننگی تاریں بے نقاب نہیں ہیں۔ قطبیت اور مرحلے کی ترتیب کو چیک کریں- یہ تین فیز سسٹمز کے لیے خاص طور پر اہم ہے۔ یقینی بنائیں کہ سرکٹ بریکر سوئچ "آف" (منقطع) پوزیشن میں ہے۔

مرحلہ 6: پاور آن ٹیسٹنگ

مین پاور سپلائی کو بحال کرنے کے بعد، سرکٹ بریکر کو "آن" پوزیشن پر سوئچ کریں تاکہ مناسب آپریشن کی جانچ کی جا سکے۔ کسی بھی غیر معمولی شور، زیادہ گرمی کی علامات، یا غیر متوقع طور پر ٹرپنگ کے لیے چیک کریں۔

اکثر پوچھے گئے سوالات

1. کیا آپ ایک تجارتی کمپنی یا صنعت کار ہیں؟

ہم DIN ریل ماؤنٹ مینیچر سرکٹ بریکر میں 10 سال کے تجربے کے ساتھ ایک پیشہ ور فیکٹری ہیں۔

2. کیا آپ اپنی مرضی کے مطابق سروس قبول کرتے ہیں؟

ہم OEM/ODM سروس فراہم کرتے ہیں، ہم آپ کے برانڈ کا لوگو مصنوعات پر پرنٹ کر سکتے ہیں۔ پیشہ ورانہ تکنیکی اور کوٹیشن ٹیم آپ کی ڈرائنگ اور پیرامیٹر کی ضروریات کے مطابق تسلی بخش حل فراہم کر سکتی ہے۔
