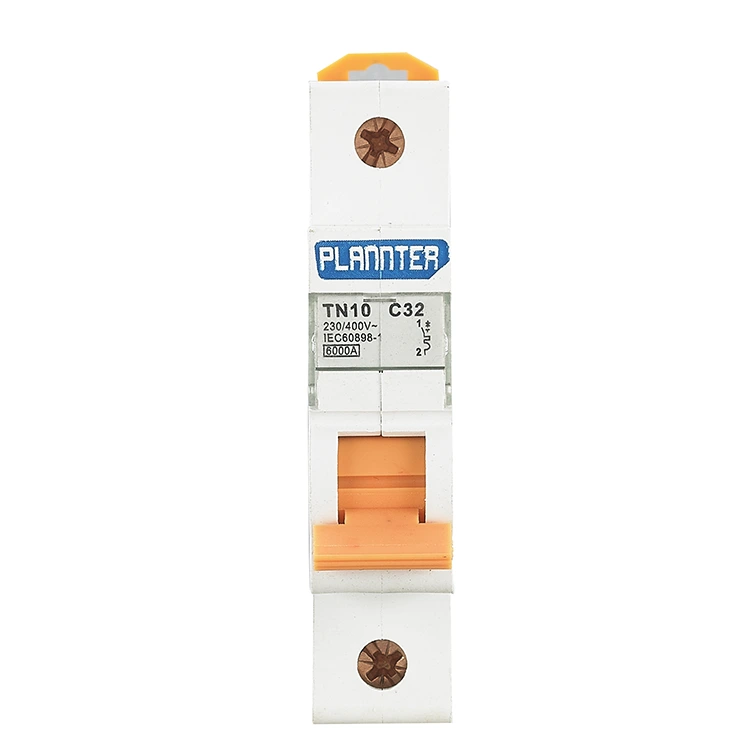

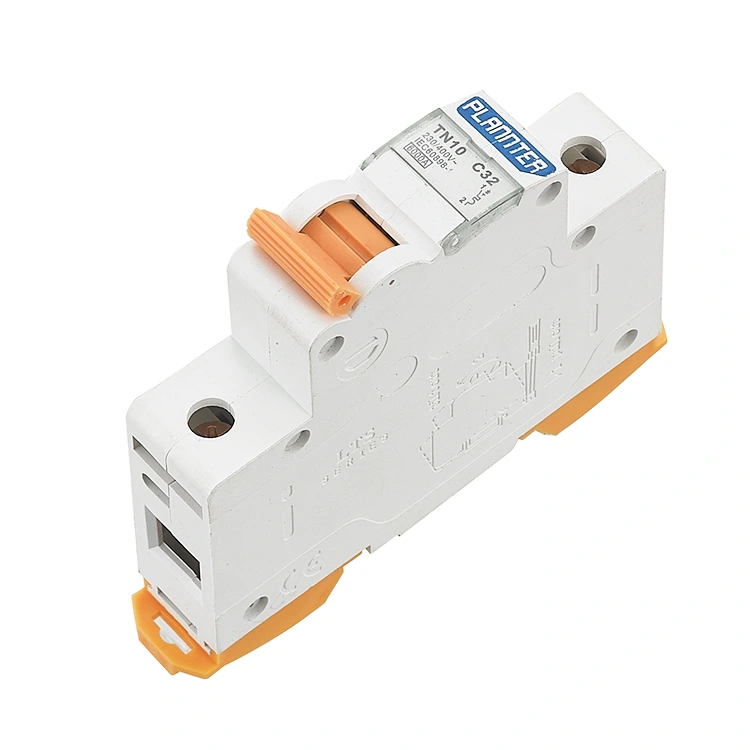

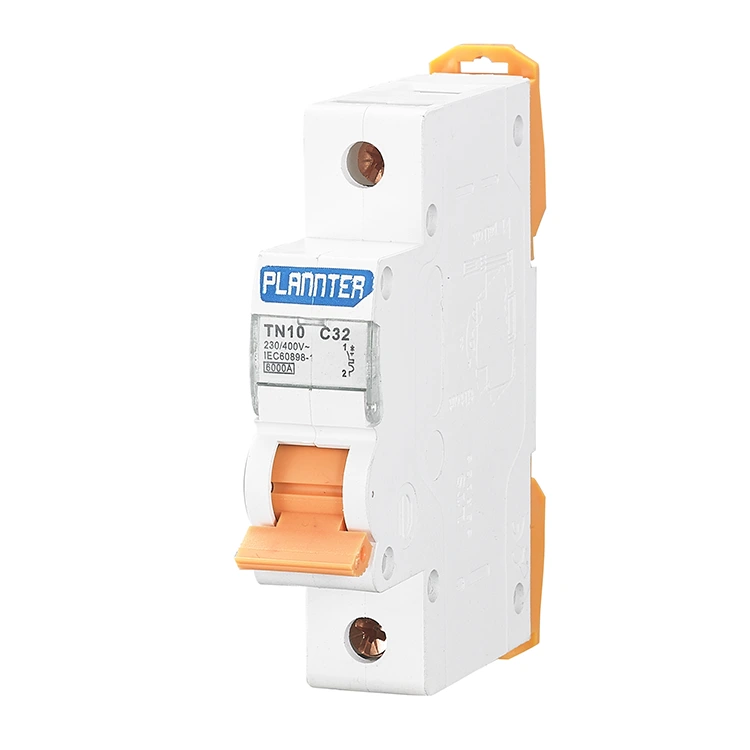

شارٹ سرکٹ کے تحفظ کے لیے سرکٹ بریکر

شارٹ سرکٹ کے تحفظ کے لیے ایک سرکٹ بریکر کم وولٹیج بجلی کی تقسیم کا آلہ ہے۔ یہ ایک آرک بجھانے والے آلے سے لیس ہے جو سرکٹ کی مؤثر طریقے سے حفاظت کرتا ہے۔ گھریلو اور صنعتی ماحول میں، سرکٹ بریکرز برقی اجزاء جیسے چاقو کے سوئچز، فیوز اور تھرمل ریلے کے امتزاج کے برابر کردار ادا کرتے ہیں تاکہ سرکٹس کے محفوظ آپریشن کو یقینی بنایا جا سکے۔

کام کرنے کا اصول

اندرونی طور پر، سرکٹ بریکر میں دو بنیادی حفاظتی میکانزم ہیں: ایک دائمی دھاتی پٹی جو بتدریج اوورلوڈز کو حل کرنے کے لیے بنائی گئی ہے، اور ایک برقی مقناطیسی کوائل جو شارٹ سرکٹس کو سنبھالنے کے لیے وقف ہے۔ ملی سیکنڈز کے اندر سرکٹ کے خودکار منقطع ہونے کو یقینی بنانے کے لیے، ٹرگر ہونے پر ڈیوائس مندرجہ ذیل آپریشنل ترتیب کو انجام دیتا ہے:

فوری سینسنگ: جب شارٹ سرکٹ ہوتا ہے تو، سرکٹ بریکر کے اندر واقع کنڈلی کے ذریعے کرنٹ کا بہت بڑا اضافہ ہوتا ہے۔

مقناطیسی قوت جنریشن: برقی مقناطیسی انڈکشن کے اصولوں کے مطابق، یہ غیر معمولی طور پر زیادہ کرنٹ فوری طور پر ایک انتہائی طاقتور مقناطیسی میدان پیدا کرتا ہے۔

مکینیکل اثر: اس مقناطیسی میدان سے پیدا ہونے والی قوت ایک بھاری ہتھوڑے کی طرح کام کرتی ہے، جو ٹرپنگ میکانزم پر فوری اثر ڈالتی ہے۔

تیزی سے منقطع ہونا: برقی رابطوں کو ملی سیکنڈ کے اندر زبردستی کھول دیا جاتا ہے، اچانک کرنٹ کے بہاؤ میں خلل پڑتا ہے اور اس طرح انتہائی گرمی یا آگ پکڑنے کی وجہ سے تاروں کو پگھلنے سے روکتا ہے۔

سرکٹ بریکر کے کھمبے کی اقسام

1. سنگل پول سرکٹ بریکر: شارٹ سرکٹ کے تحفظ کے لیے سرکٹ بریکرز کا صرف ایک سوئچنگ رابطہ ہوتا ہے اور یہ بنیادی طور پر سنگل فیز سرکٹس کے لیے استعمال ہوتے ہیں، جیسے گھر میں لائٹنگ سرکٹس یا ساکٹ۔

2. ڈبل پول سرکٹ بریکر: ڈبل پول سرکٹ بریکرز میں فیز اور نیوٹرل تاروں کو کنٹرول کرنے کے لیے دو سوئچنگ رابطے ہوتے ہیں۔ ڈبل قطب سرکٹ بریکر عام طور پر ایسے منظرناموں میں استعمال ہوتے ہیں جہاں دونوں فیز اور نیوٹرل تاروں کو ایک ہی وقت میں کنٹرول کرنے کی ضرورت ہوتی ہے، جیسے کہ موٹر کنٹرول یا دو فیز پاور سسٹم۔

3. 3-قطب سرکٹ بریکرز: 3-پول سرکٹ بریکرز میں تین سوئچنگ رابطے ہوتے ہیں جو تین الگ الگ فیز تاروں کو کنٹرول کرتے ہیں، جیسے تجارتی اور صنعتی آلات، جو محفوظ اور متوازن لوڈ کی تقسیم کو یقینی بنانے کے لیے بیک وقت تین الگ الگ پاور لائنوں کے کنٹرول کی ضرورت ہوتی ہے۔

فوائد

1. شارٹ سرکٹ پروٹیکشنز کے لیے یہ سرکٹ بریکر معیاری 35mm DIN ریل ماؤنٹنگ کا طریقہ اپناتا ہے، اور فوری انرش کرنٹ سے نمٹنے کے لیے اعلیٰ درستگی کے مقناطیسی تھرمل ڈبل ریلیز میکانزم کو اپناتا ہے۔

2. طویل مدتی تھرمل تناؤ کی وجہ سے بڑھتی ہوئی موصلیت کو روکنے کے لیے بہتر موصلیت کا نظام ڈیزائن؛

3. AC400V تک درجہ بند موصلیت کا وولٹیج، زیادہ وولٹیج تحفظ کے ساتھ، فوٹو وولٹک پاور جنریشن اور پیچیدہ پاور ڈسٹری بیوشن نیٹ ورک کے لیے موزوں؛

4. رہائشی لائٹنگ، ساکٹ، موٹرز، فوٹو وولٹک سسٹمز اور لوڈ ڈیمانڈ کے دیگر مختلف منظرناموں کو پورا کرنے کے لیے 6A سے 63A تک ریٹیڈ موجودہ آپشنز، کمپیکٹ اور ماڈیولر ڈیزائن۔

5. پروڈکٹ OEM/ODM سروس کو سپورٹ کرتی ہے، جو بیرون ملک تقسیم اور برانڈ کی تخصیص کی مانگ کو پورا کرتی ہے۔ PUGAO (پلانٹر الیکٹرک) فیکٹری نے ISO9001 بین الاقوامی معیار کے نظام کی سند پاس کر لی ہے۔

درخواست کے منظرنامے۔

PUGAO کے شارٹ سرکٹ پروٹیکشن کے لیے سرکٹ بریکرز کو رہائشی، تجارتی اور صنعتی پاور سسٹمز میں استعمال کیا جاتا ہے، جو کہ سیٹنگ کی ایک وسیع اقسام کے لیے قابل اعتماد تحفظ فراہم کرتے ہیں۔

1. رہائشی بجلی کی تقسیم کے نظام

روشنی، پاور آؤٹ لیٹس، اور گھریلو آلات کے لیے سرکٹس میں استعمال کیا جاتا ہے؛ پرانی وائرنگ یا آلات کی خرابی کی وجہ سے شارٹ سرکٹ کی صورت میں، وہ تیزی سے بجلی کی سپلائی کاٹ دیتے ہیں تاکہ تار جلنے یا آگ پھیلنے سے بچ سکے۔

2. کمرشل بلڈنگ پاور سسٹم

ہمارے سرکٹ بریکر تجارتی مقامات جیسے شاپنگ مالز، دفتری عمارتوں اور ہوٹلوں میں بجلی کی تقسیم کے نظام کے لیے موزوں ہیں۔ مین اور برانچ دونوں سرکٹس پر لاگو ہوتے ہیں، وہ شارٹ سرکٹ کو بجلی کی بندش یا سامان کو نقصان پہنچنے سے روکتے ہیں۔

3. صنعتی آلات اور پیداوار لائنیں

مختلف قسم کی صنعتی مشینری، الیکٹرک موٹرز، اور خودکار پیداوار لائنوں میں تعینات؛ وہ سامان کی خرابی یا وائرنگ کی بے ضابطگیوں کی صورت میں تیزی سے بجلی کاٹ دیتے ہیں، اس طرح سامان کو پہنچنے والے نقصان اور پیداوار میں رکاوٹوں کو روکتے ہیں جبکہ دیکھ بھال کے اخراجات اور ڈاؤن ٹائم خطرات کو کم کرتے ہیں۔

4. پاور ڈسٹری بیوشن کیبنٹ اور کنٹرول سسٹم

بنیادی حفاظتی اجزاء کے طور پر کام کرنے کے لیے پاور ڈسٹری بیوشن کیبنٹ اور کنٹرول پینلز کے اندر نصب کیا جا سکتا ہے، جو متعدد سرکٹس کے لیے مرکزی شارٹ سرکٹ تحفظ فراہم کرتا ہے۔ یہ عام طور پر انجینئرنگ پروجیکٹس اور مربوط برقی آلات کی اسمبلیوں میں استعمال ہوتے ہیں۔

5. ہائی شارٹ سرکٹ موجودہ ماحول

ٹرانسفارمرز یا پاور سپلائی کے ذرائع کے قریب واقع سرکٹس کے لیے — یا دوسرے علاقوں میں جن کی خصوصیات ہائی شارٹ سرکٹ کرنٹ لیول سے ہوتی ہے — جہاں زیادہ توڑنے کی صلاحیت والے سرکٹ بریکرز کی ضرورت ہوتی ہے، یہ پروڈکٹ ایک مثالی انتخاب کے طور پر کام کرتی ہے۔

اکثر پوچھے گئے سوالات

سوال: کیا شارٹ سرکٹ پروٹیکشن اور اوورلوڈ پروٹیکشن ایک ہی چیز ہے؟

A: نہیں، اگرچہ وہ عام طور پر ایک ہی سرکٹ بریکر میں ضم ہوتے ہیں، لیکن وہ مختلف اصولوں پر کام کرتے ہیں۔ گرمی کے جمع ہونے پر انحصار کرتے ہوئے، طویل ضرورت سے زیادہ بوجھ کے خلاف اوورلوڈ پروٹیکشن گارڈز؛ مقناطیسی کشش قوتوں پر انحصار کرتے ہوئے فوری طور پر تیز رفتار دھاروں کے خلاف شارٹ سرکٹ پروٹیکشن گارڈز۔

س: کیوں کچھ سرکٹ بریکرز کی درجہ بندی 6kA ہوتی ہے، جبکہ دیگر کی درجہ بندی 15kA ہوتی ہے؟

A: یہ توڑنے کی صلاحیت کی نشاندہی کرتا ہے۔ 6kA کی درجہ بندی کا مطلب ہے کہ زیادہ سے زیادہ شارٹ سرکٹ کرنٹ 6,000 ایمپیئرز کو محفوظ طریقے سے روک سکتا ہے۔ اگر اصل شارٹ سرکٹ کرنٹ اس قدر سے زیادہ ہو جائے تو سرکٹ بریکر پھٹ سکتا ہے۔ بڑے ٹرانسفارمر کی گنجائش والے مقامات کو زیادہ توڑنے کی صلاحیت والے سرکٹ بریکرز کی ضرورت ہوتی ہے۔ انتخاب سے پہلے، براہ کرم PUGAO کو آپ کو پیشہ ورانہ سفارشات یا حسب ضرورت ڈیزائن حل فراہم کرنے کی اجازت دیں۔

سوال: کیا میں سرکٹ بریکر کو صاف کر سکتا ہوں؟ مجھے کیسے آگے بڑھنا چاہیے؟

A: ہاں، لیکن آپ کو یقینی بنانا چاہیے کہ بجلی کی سپلائی پہلے سے پوری طرح منقطع ہے۔

براہ کرم ہاؤسنگ سے دھول صاف کرنے کے لیے خشک کپڑا استعمال کریں، دھول کے ذرات کو قوس بجھانے والے چیمبر میں داخل ہونے سے روکنے کا خیال رکھیں۔

سختی سے ممنوع: پلاسٹک ہاؤسنگ کو صاف کرنے کے لیے کیمیائی سالوینٹس یا پانی کا استعمال نہ کریں، کیونکہ اس سے شعلے کو روکنے والے مواد کی کارکردگی متاثر ہو سکتی ہے یا اندرونی شارٹ سرکٹ ہو سکتے ہیں۔
