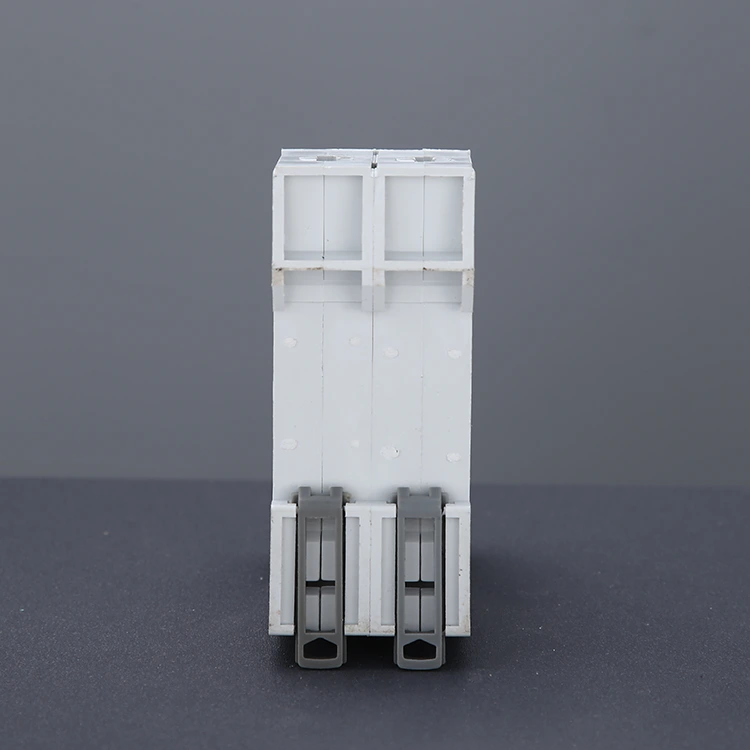

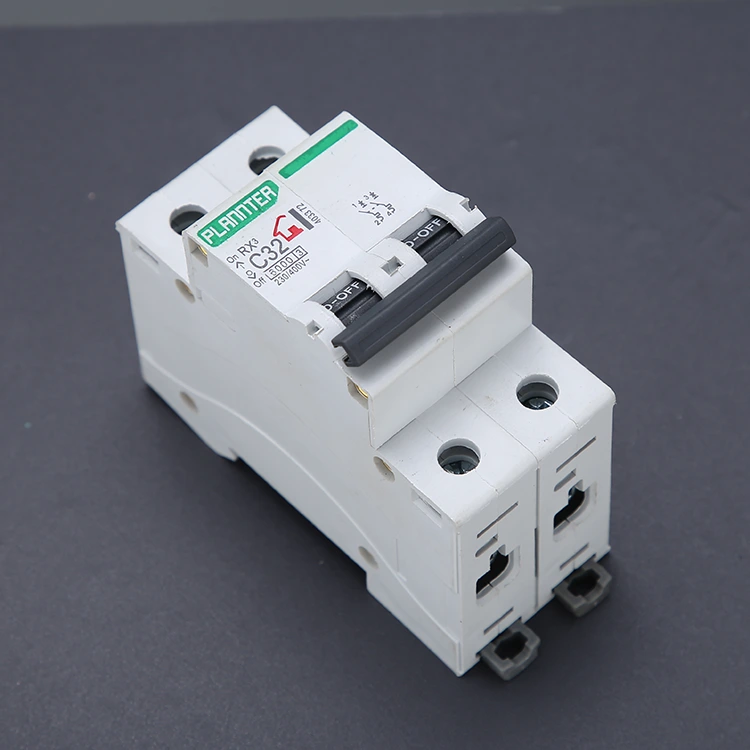

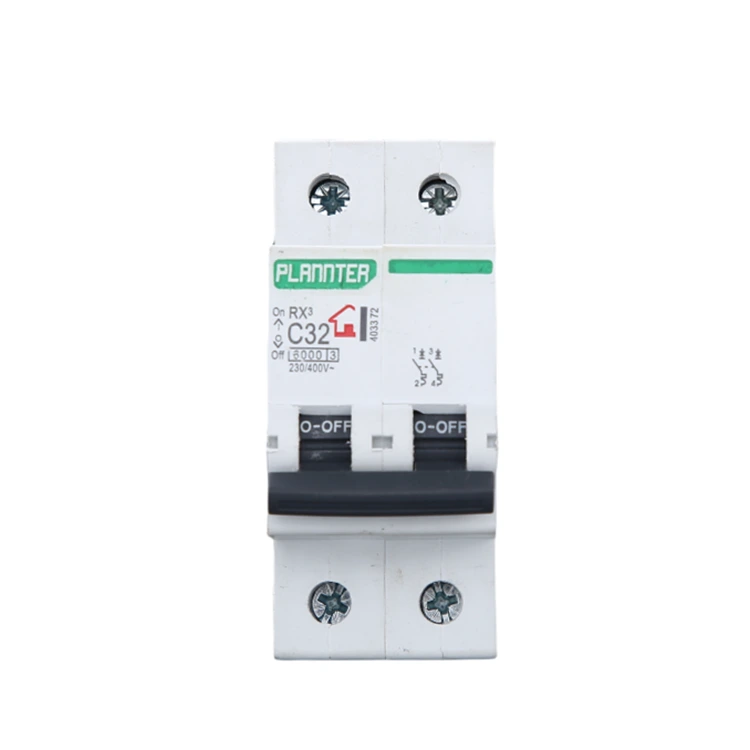

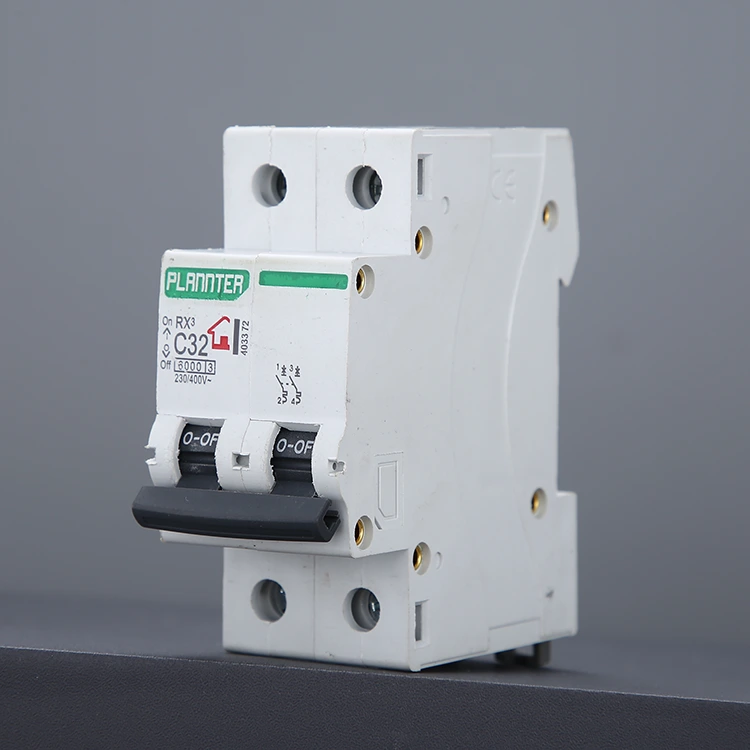

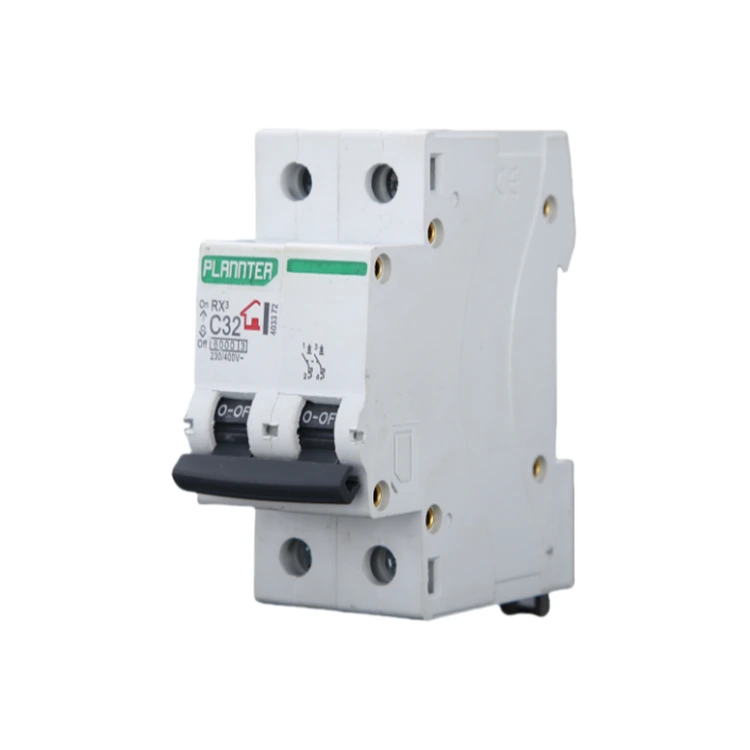

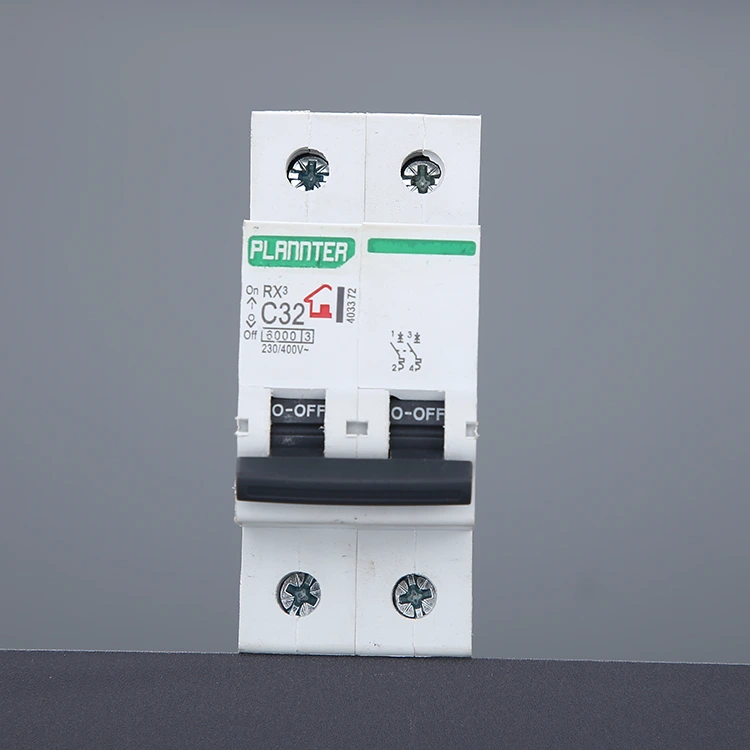

DZ47 ایئر سوئچ سرکٹ بریکر

اعلیٰ معیار کا DZ47 ایئر-سوئچ سرکٹ بریکر PUGAO (Plannter Electric) فیکٹری کی طرف سے پیش کیا جاتا ہے، یہ ایک قسم کا برقی تحفظ کا آلہ ہے جو AC سرکٹس میں استعمال ہوتا ہے، جس میں دو آزاد کھمبے ہوتے ہیں، جو ایک ہی وقت میں سرکٹ میں فائر وائر اور زیرو تار کو کاٹنے کی صلاحیت رکھتے ہیں۔ یہ بلٹ ان تھرمل میگنیٹک اسٹرپنگ میکانزم یا الیکٹرانک اسٹرپنگ میکانزم کے ذریعے اصل وقت میں سرکٹ میں موجودہ تبدیلی کی نگرانی کرتا ہے، اور جب سرکٹ زیادہ بوجھ، شارٹ سرکٹ اور دیگر غیر معمولی حالات میں ہوتا ہے، DZ47 ایئر سوئچ سرکٹ بریکر تیزی سے اور خود بخود منقطع ہو سکتا ہے تاکہ سامان کی تیاری، بجلی کی سپلائی، حفاظتی سامان کی تیاری کو نقصان پہنچانے سے بچا جا سکے۔ PUGAO CE، CCC اور ISO9001 سرٹیفکیٹ کی سختی سے تعمیل کرتا ہے۔

کام کرنے کا اصول

DZ47 ایئر-سوئچ سرکٹ بریکر ایک انتہائی معیاری مصنوعات ہے۔ PUGAO کا پختہ مینوفیکچرنگ عمل اور جدید ٹیکنالوجی تین بنیادی آپریٹنگ اصولوں کا استعمال کرتی ہے: تھرمل ٹرپنگ، میگنیٹک ٹرپنگ، اور ایئر آرک بجھانا۔ ہماری مصنوعات دنیا بھر میں ہزاروں برقی نظاموں کے لیے قابل اعتماد تحفظ فراہم کرتی ہیں۔

1. تھرمل ٹرپ

سرکٹ بریکر میں دو دھاتوں پر مشتمل ایک دو دھاتی پٹی ہوتی ہے جس میں تھرمل توسیع کے مختلف گتانک ہوتے ہیں۔ جب سرکٹ کرنٹ ریٹیڈ ویلیو سے زیادہ ہو جاتا ہے لیکن ابھی تک شارٹ سرکٹ کی سطح تک نہیں پہنچا ہے، تو کرنٹ سے پیدا ہونے والی حرارت بائی میٹالک پٹی کو ایک طرف جھکنے کا سبب بنتی ہے۔

پہلے سے طے شدہ زاویہ پر موڑنے کے بعد، یہ ایک مکینیکل تعلق کو متحرک کرتا ہے، جس کی وجہ سے سرکٹ بریکر ٹرپ کر جاتا ہے۔ جمع شدہ کیلیبریشن کے 14 سال کے تجربے سے فائدہ اٹھاتے ہوئے، ہماری بائی میٹالک پٹی اعلیٰ پاکیزگی والے مواد سے بنی ہے، جس کے نتیجے میں موجودہ اتار چڑھاو کے لیے ایک حساس اور مستقل ردعمل ہوتا ہے۔

2. مقناطیسی سفر

سرکٹ بریکر ایک برقی مقناطیسی کنڈلی پر مشتمل ہے۔ جب شارٹ سرکٹ ہوتا ہے تو کرنٹ فوری طور پر معمول کی قدر سے کئی گنا یا دسیوں گنا تک بڑھ جاتا ہے۔ یہ بہت بڑا کرنٹ کنڈلی میں ایک طاقتور مقناطیسی میدان پیدا کرتا ہے، فوری طور پر برقی مقناطیسی آرمچر کو پسٹن کی طرح اپنی طرف متوجہ کرتا ہے۔

آرمچر ٹرپنگ میکانزم کو براہ راست متاثر کرتا ہے، ملی سیکنڈ لیول کا فوری پاور کٹ آف حاصل کرتا ہے۔

ہماری فیکٹری ہائی کنڈکٹیوٹی کاپر اور مکمل طور پر خودکار اسپاٹ ویلڈنگ کا عمل استعمال کرتی ہے تاکہ یہ یقینی بنایا جا سکے کہ میکانزم ہائی فریکوئنسی کرنٹ اثر کے تحت جام یا ناکام نہ ہو۔

3. قوس بجھانے کا نظام

رابطے کے الگ ہونے کے فوراً بعد، ہائی وولٹیج کا کرنٹ ہوا کو توڑ دیتا ہے، جس سے ایک اعلی درجہ حرارت کا قوس پیدا ہوتا ہے، جسے خاص طور پر ڈیزائن کیے گئے آرک بجھانے والے چیمبر میں کھینچا جاتا ہے۔ دھاتی گرڈ کی متعدد پرتیں قوس کو کئی چھوٹے حصوں میں تقسیم کرتی ہیں، جلے ہوئے رابطوں کو روکنے کے لیے اسے تیزی سے ٹھنڈا اور بجھاتی ہیں۔

ہماری DZ47 سیریز آرک بجھانے والے گرڈ کی ترتیب کی کثافت کو بہتر بناتی ہے، بار بار ٹرپنگ کے حالات میں بھی اندرونی اجزاء کی مؤثر طریقے سے حفاظت کرتی ہے۔

تکنیکی فوائد

PUGAO کا DZ47 ایئر-سوئچ سرکٹ بریکر مختلف قسم کے پیچیدہ آپریٹنگ حالات میں درست اور قابل اعتماد آپریشن کو یقینی بنانے کے لیے اعلیٰ کارکردگی والی تھرمو میگنیٹک ڈس کنیکٹ ٹیکنالوجی کا استعمال کرتا ہے۔ مصنوعات کے مندرجہ ذیل بنیادی فوائد ہیں:

اعلی توڑنے کی صلاحیت: معیاری ماڈل میں 6kA تک کی بریکنگ کی گنجائش ہے، جو شہری پاور گرڈز اور صنعتی ماحول کے شارٹ سرکٹ تحفظ کی ضروریات کو پورا کرتا ہے۔

وسیع وولٹیج قابل اطلاق: سپورٹ AC 230/400V سسٹم، مضبوط مطابقت، مختلف قسم کے قومی اور علاقائی پاور گرڈ معیارات پر لاگو۔

ماڈیولر ڈیزائن: کومپیکٹ سائز، سپورٹ DIN ریل ماؤنٹنگ، ہر قسم کے ڈسٹری بیوشن بکس اور کنٹرول کیبنٹ میں ضم کرنا آسان ہے۔

مضبوط آرک بجھانے کی صلاحیت: DZ47 ایئر سوئچ سرکٹ بریکر ملٹی لیئر سیرامک ​​اسپیسر اور میٹل آرک بجھانے والی گرل کو ملانے والی ساخت کو اپناتا ہے، جو مؤثر طریقے سے آرک کو دباتا ہے اور سروس کی زندگی کو طول دیتا ہے۔

طویل مکینیکل زندگی: سخت جانچ کے بعد، مکینیکل آپریشن کی زندگی 10,000 سے زائد مرتبہ ہے.

اکثر پوچھے گئے سوالات

سوال: کیا DZ47 سیریز کے سرکٹ بریکر کو DC سسٹم میں استعمال کیا جا سکتا ہے؟

A: نہیں، DZ47 سیریز ایک ایئر سوئچ ہے جو خاص طور پر AC کے لیے ڈیزائن کیا گیا ہے۔ الٹرنیٹنگ کرنٹ (AC) میں صفر کراسنگ کی خصوصیت ہوتی ہے، اور اس کا اندرونی آرک بجھانے والا گرڈ مؤثر طریقے سے آرکس کو بجھا دیتا ہے۔

براہ راست کرنٹ (DC) میں صفر کراسنگ کی خصوصیت نہیں ہے۔ AC سرکٹ بریکر استعمال کرنے کے نتیجے میں نہ بجھنے والے آرکس ہو سکتے ہیں، ممکنہ طور پر آگ لگ سکتی ہے۔ اگر آپ کو سولر یا بیٹری سسٹم کی ضرورت ہے، تو براہ کرم ہم سے رابطہ کریں۔

سوال: میں تین مختلف ٹرپنگ کروز (B، C، اور D) کے درمیان کیسے انتخاب کروں؟

A: انتخاب آپ کے بوجھ کی قسم پر منحصر ہے:

قسم B (3-5In): کم انرش کرنٹ بوجھ کے لیے موزوں ہے، جیسے کہ خالص مزاحمتی ہیٹر اور کمپیوٹر کا سامان۔

قسم C (5-10In): سب سے عام تصریح، لائٹنگ فکسچر، عام گھریلو ایپلائینسز، اور کمرشل پاور ڈسٹری بیوشن کے لیے موزوں ہے۔

قسم D (10-14In): انتہائی اونچی شروع ہونے والی کرنٹ والے آلات کے لیے موزوں ہے، جیسے چھوٹی موٹریں، کمپریسرز، یا صنعتی ٹرانسفارمرز۔

Pugao کے پاس ایک پیشہ ور تکنیکی ٹیم ہے جو آپ کی انجینئرنگ ڈرائنگ کی بنیاد پر انتخاب کا درست مشورہ فراہم کر سکتی ہے۔ اپنی ضروریات بھیجنے اور مفت قیمت حاصل کرنے کے لیے ہم سے رابطہ کریں!

مزید تکنیکی سوالات کے لیے، براہ کرم فوری طور پر ہمارے انجینئرز سے مشورہ کریں۔ ہم تیزی سے جواب دیں گے.
