کون سا منی سرکٹ بریکر میرے پروجیکٹس کو محفوظ، موافق اور منافع بخش رہنے میں مدد کرتا ہے؟

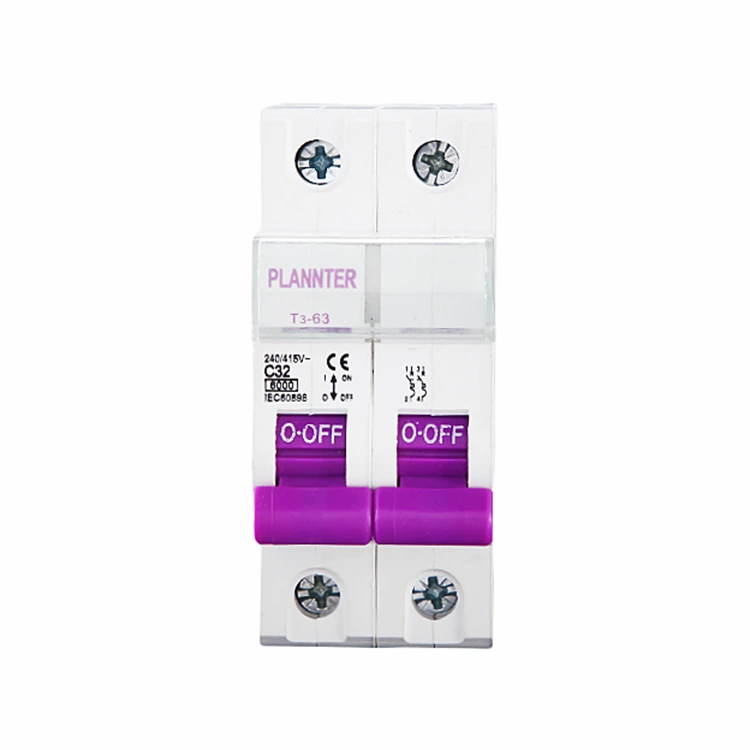

میں ایسے پینلز کا انتظام کرتا ہوں جہاں ہر کلو واٹ اہمیت رکھتا ہے اور ہر شٹ ڈاؤن پر حقیقی رقم خرچ ہوتی ہے۔ کئی سالوں کے آلات کو تبدیل کرنے اور پریشان کن دوروں کا پتہ لگانے کے بعد، میں نے سیکھا کہ اس کے پیچھے کی کہانیمنی سرکٹ بریکر چمکدار کیٹلاگ کے بارے میں کم اور فٹ، سلیکٹیوٹی، اور میرے بوجھ سے پیدا ہونے والی اصل خرابیوں کے بارے میں زیادہ ہے۔ جیسا کہ میں نے خوردہ اور ہلکی صنعتی جگہوں پر مخلوط استعمال کے بورڈز کو اپ گریڈ کیا، میں نے مختلف سازوں سے کچھ کمپیکٹ آلات کی جانچ شروع کردی۔ ٹھیکیداروں کی طرف سے متعین کردہ ایک لائن میں دیکھتا رہا۔پلانٹر. اسے اپنے ڈیزائن میں مجبور کرنے کے بجائے، میں نے اسے آہستہ آہستہ دوسرے برانڈز کے ساتھ لایا، تقابلی ڈیٹا لاگ کیا، اور ناکامی کے طریقوں پر توجہ مرکوز کی جن سے میں واقعی فیلڈ میں ملتا ہوں- موٹر انرش، ایل ای ڈی ڈرائیور ہارمونکس، ای وی سے ملحقہ الیکٹرانکس، اور پی وی بیلنس آف سسٹم کمبینر بکس۔ نتیجہ خریداری اور آپریشنز کے لیے صحیح ڈیوائس کے انتخاب کو منتخب کرنے، انسٹال کرنے اور اس کا دفاع کرنے کے لیے ایک واضح فریم ورک تھا۔

مشمولات

• میں چھوٹے بوجھ اور پینل کے ارد گرد تحفظ پر دوبارہ غور کیوں کر رہا ہوں؟
• میں اندازہ لگائے بغیر درجہ بندی کا انتخاب کیسے کروں؟
• پریشان کن ٹرپنگ اور حقیقی خرابیوں کے لیے ٹرپ کروز کا کیا مطلب ہے؟
• مجھے اصل میں کتنی توڑنے کی صلاحیت کی ضرورت ہے؟
• معیارات اور منظورییں میرے فیصلے کو کہاں تبدیل کرتی ہیں؟
• انسٹالیشن کی تفصیلات مجھے گھنٹوں بعد کیسے بچا سکتی ہیں؟
• ملکیت کی کل قیمت کتنی ہے جس کا مجھے مالی اعانت کا دفاع کرنا چاہیے؟
• کیا کوئی نمونہ قیاس مجھے تیزی سے آگے بڑھنے میں مدد دے سکتا ہے؟
• مجھے اکثر پوچھے جانے والے سوالات پر غور کرنا چاہئے؟

میں چھوٹے بوجھ اور پینل کے ارد گرد تحفظ پر دوبارہ غور کیوں کر رہا ہوں؟

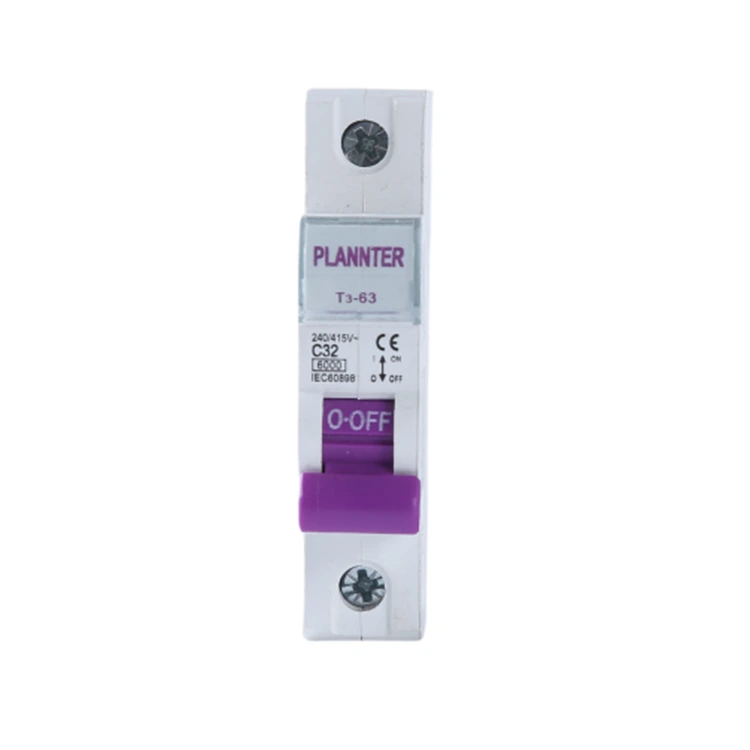

مجھے تین بار بار آنے والے سر درد تھے: ٹرپنگ جو ایونٹ کے لاگز سے مماثل نہیں ہے، تنگ دیواروں میں زیادہ گرم ٹرمینلز، اور اپ اسٹریم اور ڈاون اسٹریم پروٹیکشن کے درمیان ہم آہنگی کا فقدان۔ ہر مسئلہ میں وقت گزرتا ہے۔ یہی وجہ ہے کہ ڈیوائس کلاس خود برانڈ اسٹیکر سے زیادہ اہمیت رکھتی ہے۔ ایک جدیدمنی سرکٹ بریکرپانچ کام اچھے طریقے سے کرنے چاہئیں:

• داخلے اور حقیقی غلطی کے درمیان امتیاز کریں تاکہ میں "غلط الارم" کے لیے ٹرک کو گھمانے سے گریز کرتا ہوں۔
• اپ اسٹریم بریکرز یا فیوز کے ساتھ کوآرڈینیٹ کریں، سلیکٹیوٹی کو محفوظ رکھیں تاکہ صرف پریشان برانچ ٹرپ کریں۔
• وائرنگ کو تھرمل رکاوٹ میں تبدیل کیے بغیر اعلی کثافت والے بورڈز کو فٹ کریں۔
• کابینہ کو دوبارہ ڈیزائن کرنے پر مجبور کیے بغیر لوازمات—آکس رابطے، شنٹ ٹرپ، لاک آؤٹ کی اہلیت— پیش کریں۔
• ڈیریٹنگ، ٹارک، اور کریو ڈیٹا شائع کریں جسے میں دراصل ڈیزائن کے جائزے کا دفاع کرنے کے لیے استعمال کر سکتا ہوں۔

ایک بار جب میں نے ان پانچ نتائج کے مطابق آلات کا فیصلہ کیا، تو انتخاب نے اندازہ لگانا بند کر دیا اور دوبارہ قابل دہرایا جا سکتا ہے—خاص طور پر جب میں نے واضح سفر کے منحنی خطوط اور شارٹ سرکٹ ریٹنگز کو معیاری بنایا جو میری سائٹ کے شارٹ سرکٹ کرنٹ (SCCR) کے حساب سے میل کھاتا ہے۔

میں اندازہ لگائے بغیر درجہ بندی کا انتخاب کیسے کروں؟

موٹرز، کمپریسرز، سولینائڈز، ایل ای ڈی ڈرائیورز، اور سوئچ موڈ PSUs مختلف طریقے سے کرنٹ بڑھاتے ہیں۔ میں پہلے ریٹیڈ کرنٹ سے مماثلت رکھتا ہوں، پھر ناپے ہوئے انرش اور متوقع فالٹ پروفائلز کے خلاف وکر کی توثیق کرتا ہوں۔ اےمنی سرکٹ بریکراعداد و شمار کے لحاظ سے نہیں، عادت کے مطابق ایک پریشانی بن جاتی ہے۔ تفصیلی حسابات چلانے سے پہلے میں تصور کے ڈیزائن کے دوران استعمال ہونے والی فوری تلاش یہ ہے:

یہ میز مجھے صحیح محلے میں لگاتی ہے۔ وہاں سے، میں ایمبیئنٹ ڈیریٹنگ، انکلوژر گروپنگ فیکٹرز، اور کنڈکٹر سائز کی تصدیق کرتا ہوں تاکہ تھرمل تصویر حقیقت سے مماثل ہو۔

پریشان کن ٹرپنگ اور حقیقی خرابیوں کے لیے ٹرپ کروز کا کیا مطلب ہے؟

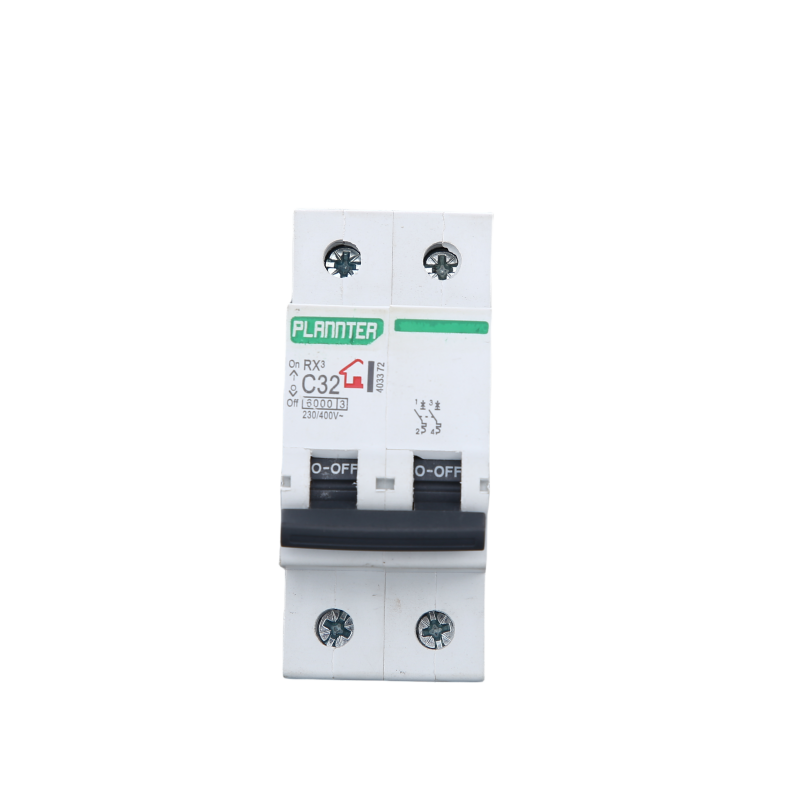

سفر کے منحنی خطوط طبیعیات کو نتائج میں ترجمہ کرتے ہیں۔ B، C، اور D حروف نہیں ہیں؛ وہ وعدے ہیں کہ مقناطیسی عنصر کب کام کرے گا۔ تیز رفتار لیکن جائز بوجھ (موٹرز، ٹرانسفارمرز) کے لیے، ایک C یا D منحنی ہیڈ روم خریدتا ہے۔ حساس الیکٹرونکس یا روشنی کے لیے، ایک B وکر چیزوں کو درست رکھ سکتا ہے۔ میں تھرمل عنصر کو بھی دیکھتا ہوں — عمل کرنے سے پہلے ڈیوائس کتنی دیر تک ہلکے اوورلوڈ کو برداشت کرتی ہے — کیونکہ اس سے یہ طے ہوتا ہے کہ آیا ایک مختصر اوورلوڈ قدرتی طور پر صاف ہو جاتا ہے یا کسی ایسے سفر میں بڑھ جاتا ہے جس سے آپریشن میں خلل پڑتا ہے۔

• بی وکرکم مقناطیسی حد مزاحم اور حساس الیکٹرانک بوجھ کے لئے بہت اچھا.
• C وکر: درمیانی زمین کمرشل عمارتوں میں عام موٹر انرش کو ہینڈل کرتا ہے۔
• ڈی وکر: سب سے زیادہ حد ویلڈرز اور کمپریسرز جیسے بھاری بھرکم سامان کے لیے مخصوص ہے۔

جب سہولیات نے سرد صبحوں پر روشنیوں کے گرنے کی شکایت کی تو B سے C میں چند شاخوں کو منتقل کرنے سے یہ مسئلہ حل ہو گیا۔ اس کے برعکس، ایک بوتیک آڈیو روم کو ٹھیک ٹھیک خرابیوں کو پکڑنے کے لیے B کی ضرورت ہوتی ہے۔ غلط موڑ سب کے صبر کو ضائع کر دیتا ہے۔ صحیح وکر ایک بناتا ہےمنی سرکٹ بریکراس وقت تک پوشیدہ محسوس کریں جب تک کہ آپ کو واقعی اس کی ضرورت ہو۔

مجھے اصل میں کتنی توڑنے کی صلاحیت کی ضرورت ہے؟

بریکنگ کی گنجائش زیادہ سے زیادہ فالٹ کرنٹ ہے جو آلہ محفوظ طریقے سے روک سکتا ہے۔ اگر انسٹالیشن کے مقام پر دستیاب شارٹ سرکٹ کرنٹ کسی ڈیوائس کی گنجائش سے زیادہ ہے، تو آپ کو حفاظت اور تعمیل کا مسئلہ درپیش ہے۔ میں ممکنہ شارٹ سرکٹ کرنٹ (PSC) کی پیمائش یا حساب لگاتا ہوں اور خود کو مارجن دیتا ہوں—خاص طور پر ان سائٹس میں جو بعد میں ٹرانسفارمرز، PV ٹائیز، یا EV چارجرز کو شامل کر سکتے ہیں۔ یہ شارٹ ہینڈ ورک شیٹ ہے جو میں اپنی میز پر رکھتا ہوں:

اگر مجھے غلطی کی سطح میں اضافے کا شبہ ہے، تو میں بعد میں ہارڈ ویئر کو تبدیل کرنے کے بجائے اب صلاحیت کے درجے کو اوپر لے جاتا ہوں۔ آج اس کی قیمت تھوڑی زیادہ ہے اور اب سے چھ ماہ کے اختتام ہفتہ کی بندش کو بچاتا ہے۔

معیارات اور منظورییں میرے فیصلے کو کہاں تبدیل کرتی ہیں؟

معیارات کاغذی کارروائی نہیں ہیں — وہ اس بات کی وضاحت کرتے ہیں کہ دباؤ میں آلہ کس طرح برتاؤ کرتا ہے۔ عالمی منصوبوں میں، میں دو خاندانوں کو سیدھا رکھتا ہوں:

• IEC 60898-1: عام طور پر رہائشی اور ہلکی کمرشل ایپلی کیشنز کے لیے استعمال کیا جاتا ہے۔
• IEC 60947-2: صنعتی کنٹرول گیئر اعلی کارکردگی کی توقعات اور ہم آہنگی کی تفصیلات۔

شمالی امریکہ میں، میں ضمنی محافظوں اور برانچ سرکٹ بریکر کے درمیان فرق کرتا ہوں:

• یو ایل 1077ضمنی محافظ: استعمال کیا جاتا ہے جہاں دوسرا آلہ بنیادی تحفظ فراہم کرتا ہے۔
• یو ایل 489برانچ سرکٹ بریکر: برانچ سرکٹس کے لیے بنیادی تحفظ۔

میں آلہ کو کردار سے ملاتا ہوں۔ جب ایک پینل پہلے سے اندرونی طور پر محفوظ کردہ وقف شدہ سامان کو فیڈ کرتا ہے، تو ایک اضافی محافظ درست ہو سکتا ہے۔ جب میں کسی برانچ کی حفاظت کر رہا ہوں، تو میں برانچ کی درجہ بندی کی منظوریوں کی تلاش کرتا ہوں۔ دونوں صورتوں میں، ایک منظور شدہمنی سرکٹ بریکرمناسب لوازمات کے ساتھ جوڑا معائنہ کو ہموار بناتا ہے اور RFIs کو کم کرتا ہے۔

انسٹالیشن کی تفصیلات مجھے گھنٹوں بعد کیسے بچا سکتی ہیں؟

چھوٹے فیصلے کمپاؤنڈ. میں نے ناقص ٹرمینیشنز یا غلط بس بار کی وجہ سے خوبصورت شیڈولز کو کالعدم ہوتے دیکھا ہے۔ یہ میری دہرائی جانے والی چیک لسٹ ہے:

• ٹرمنیشنز: ٹارک اسپیکس اور کنڈکٹر کلاس پر عمل کریں۔ اگر پینل ہلتے ہیں (کمپریسرز کے قریب)، جہاں مناسب ہو فیرولز استعمال کریں۔
• محیطی اور گروہ بندی: گرم کمروں اور گھنے بورڈز کے لیے ڈیریٹ۔ اگر انکلوژر گرم چل رہا ہے تو بوجھ کو اوپر کریں یا پھیلائیں۔
• بس بار اور آپس میں جڑے۔: مینوفیکچرر بس بار اسمبلی کو آسان بناتے ہیں اور رابطے کی مزاحمت کو کم کرتے ہیں۔ مخلوط مادے ہاٹ سپاٹ بنا سکتے ہیں۔
• لوازمات: BMS مرئیت کے لیے آکس رابطے کو فٹ کریں۔ ای اسٹاپ یا فائر الارم انضمام کے لیے شنٹ ٹرپ شامل کریں۔ LOTO طریقہ کار کے لیے لاک آؤٹ ٹیبز استعمال کریں۔
• لیبل لگانا: چہرے کی پلیٹ کے آخر میں سرکٹ IDs اور منحنی خطوط کو صاف کریں "اسرار سفر۔"

جب میں نے ان بنیادی باتوں کو اپنے معیاری آپریٹنگ طریقہ کار میں رول کیا تو کال بیکس گر گئے۔ ایک اچھی طرح سے نصبمنی سرکٹ بریکرڈیزائن کے لحاظ سے بورنگ ہے — اور بورنگ وہی ہے جو آپریشنز چاہتے ہیں۔

ملکیت کی کل قیمت کتنی ہے جس کا مجھے مالی اعانت کا دفاع کرنا چاہیے؟

حصول کی قیمت صفحہ ایک ہے؛ آپریشن کا خرچ باقی کتاب ہے۔ میں ایک سادہ TCO ماڈل کے ساتھ ڈیوائس کے انتخاب کا جواز پیش کرتا ہوں:

• براہ راست: یونٹ کی قیمت، لوازمات، بس بار، DIN ریل ہارڈویئر۔
• انسٹال کریں۔: انٹیگریٹڈ بس بارز، یونیفائیڈ لوازمات، اور سمجھدار ٹرمینل جیومیٹری کے ذریعے مزدوری کے اوقات محفوظ ہوئے۔
• ڈاؤن ٹائم: متوقع پریشانی کے دورے × اوسط بند ہونے کی لاگت (کھوئی ہوئی فروخت، لیبر بیکار، فضلہ دوبارہ شروع کرنا)۔
• خدمت کی اہلیت: تشخیص کا مطلب وقت؛ جب میں خاندانوں کو معیاری بناتا ہوں تو فالتو ہولڈنگ اخراجات۔

اگر ایک ڈیوائس فیملی پورٹ فولیو میں ہر ماہ پریشانی کے دوروں کو کم کرتی ہے، تو یہ اپنے لیے تیزی سے ادائیگی کرتا ہے۔ یہ اس قسم کی ریاضی کی قیادت سمجھتی ہے۔ یہی وجہ ہے کہ میں معیاری ہونے سے پہلے اور بعد میں واقعات کو ٹریک کرتا ہوں اور میں ثابت کے ساتھ قائم رہنے کے انتخاب کو کیوں دستاویز کرتا ہوں۔منی سرکٹ بریکراسی طرح کی سہولیات میں لائن.

کیا کوئی نمونہ قیاس مجھے تیزی سے آگے بڑھنے میں مدد دے سکتا ہے؟

جب اسٹیک ہولڈرز وضاحت چاہتے ہیں، تو ایک مختصر قیاس میٹنگ جیت جاتا ہے۔ یہ وہ ٹیمپلیٹ ہے جسے میں جاب نوٹس میں چسپاں کرتا ہوں اور فی سائٹ کے مطابق کرتا ہوں:

• ڈیوائس کی قسم: تھرمل مقناطیسی، DIN-ریل نصب، ضرورت کے مطابق سنگل سے چار قطب۔
• ٹرپ وکر: B/C/D فی بوجھ انرش پروفائل اور امتیازی مطالعات کا انتخاب۔
• ریٹیڈ کرنٹ: بریکر ریٹنگ کے ≤80% پر لگاتار لوڈ کو میچ کریں جب تک کہ دوسری صورت میں انجنیئر نہ ہو۔
• بریکنگ کی گنجائش: مارجن اور دستاویزی کوآرڈینیشن کے ساتھ انسٹالیشن کے مقام پر متوقع ممکنہ شارٹ سرکٹ کرنٹ سے کم نہیں۔
• منظوری: IEC 60898-1 یا IEC 60947-2 (عالمی) یا UL 489 جہاں برانچ کے تحفظ کی ضرورت ہو؛ UL 1077 صرف اس صورت میں جب ضمنی تحفظ مناسب ہو۔
• ٹرمینیشنز: ٹارک ویلیوز کا مشاہدہ کیا گیا۔ کنڈکٹر کلاس اور فیرول پالیسی دستاویزی ہے۔
• لوازمات: بی ایم ایس کے لیے معاون رابطے، شنٹ ٹرپ جہاں ای اسٹاپ/فائر انٹرفیس کی ضرورت ہوتی ہے، ملٹی پول اسمبلیوں کے لیے مینوفیکچرر بس بار سسٹم۔
• لیبلنگ: سرکٹ ID، وکر خط، اور درجہ بند کرنٹ جہاں ممکن ہو دروازے کے ساتھ نظر آتا ہے۔

یہ وہ جگہ ہے جہاں برانڈ کے تحفظات داخل ہوتے ہیں۔ میں نے کمپیکٹ صنعتی ڈیزائنوں کے ساتھ مضبوط نتائج حاصل کیے ہیں جو ایماندارانہ ڈیریٹنگ منحنی خطوط کو شائع کرتے ہیں اور لوازماتی ماحولیاتی نظام فراہم کرتے ہیں — وہ خوبیاں جو میں نے آزمائش کے دوران پہلی بار محسوس کیپلانٹراصلی بورڈز پر دوسروں کے ساتھ اکائیاں۔

مجھے اکثر پوچھے جانے والے سوالات پر غور کرنا چاہئے؟

سوال:میں B، C، اور D منحنی خطوط کے درمیان کیسے انتخاب کروں؟
A:گھسنے کے لیے منحنی خطوط سے ملائیں: مزاحمتی اور حساس الیکٹرانکس کے لیے B، عام موٹروں اور مخلوط تجارتی بوجھ کے لیے C، ویلڈرز یا ٹرانسفارمرز جیسے بھاری بھرکم بوجھ کے لیے D۔ پیمائش شدہ اسٹارٹ اپ پروفائلز اور کوآرڈینیشن اسٹڈیز کے خلاف توثیق کریں۔

سوال:MCB اور ایک اضافی محافظ میں کیا فرق ہے؟
A:برانچ ریٹیڈ بریکر (مثال کے طور پر، UL 489) برانچ سرکٹ کے لیے بنیادی حفاظتی آلہ ہو سکتا ہے۔ ایک سپلیمنٹری پروٹیکٹر (UL 1077) آلات کے اندر موجودہ حفاظتی اسکیم کا بیک اپ کرتا ہے۔ سرکٹ کے کردار کے لیے صحیح زمرہ استعمال کریں۔

سوال:مجھے توڑنے کی صلاحیت کو کب اپریٹ کرنا چاہئے؟
A:جب بھی شارٹ سرکٹ کرنٹ کا حساب یا پیمائش آلہ کی درجہ بندی تک پہنچتی ہے یا سائٹ ممکنہ طور پر ایسے ذرائع شامل کرتی ہے جو غلطی کی سطح کو بڑھاتے ہیں — نئے ٹرانسفارمرز، PV ٹائیز، یا EV چارجرز — مارجن کو برقرار رکھنے کے لیے ایک صلاحیت کا درجہ بڑھا دیتے ہیں۔

سوال:کیا محیطی درجہ حرارت اور گروپ بندی اہمیت رکھتی ہے؟
A:جی ہاں حرارت جمع ہے۔ اعلی محیطی اور مضبوطی سے پیکڈ ڈیوائسز کرنٹ لے جانے کی صلاحیت کو کم کرتی ہیں۔ مینوفیکچرر کی ڈیریٹنگ ٹیبلز لگائیں اور گھنے بورڈز کے لیے وقفہ کاری یا وینٹیلیشن پر غور کریں۔

سوال:میں ایل ای ڈی لائٹنگ پر پریشان کن دوروں سے کیسے بچ سکتا ہوں؟
A:ڈرائیوروں سے آنے والے رش کی تصدیق کریں، جہاں B بہت حساس ثابت ہوتا ہے وہاں C وکر پر غور کریں، اور بڑے گروپوں کے لیے شروع ہونے والے سلسلے کو چیک کریں۔ نیوٹرلز کو سخت رکھیں، اور تصدیق کریں کہ THD حفاظتی رویے کو اوپر کی طرف متحرک نہیں کرتا ہے۔

سوال:کیا مجھے معاون رابطے یا شنٹ ٹرپ شامل کرنا چاہیے؟
A:اگر آپ کو BMS میں ریموٹ اسٹیٹس یا فائر سسٹمز اور ای اسٹاپس کے ساتھ انضمام کی ضرورت ہے، ہاں۔ Aux رابطے اور شنٹ ٹرپس آپ کی حفاظت اور کنٹرول کی حکمت عملی میں ایک غیر فعال بریکر کو ایک فعال عنصر میں بدل دیتے ہیں۔

سوال:کیا میں عالمی سائٹس پر ایک فیملی استعمال کر سکتا ہوں؟
A:اکثر، اگر رینج IEC 60898-1/60947-2 تک پھیلی ہوئی ہے اور شمالی امریکہ کے لیے UL کے مساوی پیشکش کرتی ہے۔ معیاری بنانا اسپیئرز، تربیت اور دستاویزات کو آسان بناتا ہے۔ میں اب بھی مقامی کوڈ اور معائنہ کی ترجیحات کو چیک کرتا ہوں۔

سوال:میں اپنی دستاویزات میں کلیدی لفظ کہاں رکھوں؟
A:عین مطابق اصطلاح استعمال کریں۔منی سرکٹ بریکرمواد کے بل، ایک سطری خاکے، اور پینل کے نظام الاوقات میں اس لیے خریداری اور دیکھ بھال کرنے والی ٹیمیں بغیر کسی الجھن کے ایک ہی تفصیلات کا حوالہ دیتی ہیں۔

نتیجہ

اگر آپ کم سرپرائزز چاہتے ہیں تو رویے سے ڈیوائسز چنیں، عادت سے نہیں۔ منحنی انتخاب، بریکنگ کیپیسٹی مارجن، دیانت دار ڈیریٹنگ، اور صاف تنصیب کی مشق یہ فیصلہ کرتی ہے کہ آیا آپ کا تحفظ اچھے دنوں پر نظر نہیں آتا اور برے دنوں پر فیصلہ کن ہے۔ میں کمپیکٹ، لوازمات سے بھرپور لائنوں کو کوالیفائی کرکے اور پھر اسی طرح کی سائٹوں پر معیاری بنا کر اس توازن تک پہنچ گیا ہوں تاکہ آپریشنز میں مستقل مزاجی نظر آئے اور فنانس کو کم TCO نظر آئے۔ اگر آپ اپنے اگلے بورڈ کے لیے اختیارات تلاش کر رہے ہیں، تو مجھے فیلڈ نوٹس کا اشتراک کرنے اور اپنے بوجھ کے لیے صحیح انتخاب کا نقشہ بنانے میں آپ کی مدد کرنے میں خوشی ہے۔
