یونیورسل ٹرانسفر سوئچ کے کام کرنے والے اصول

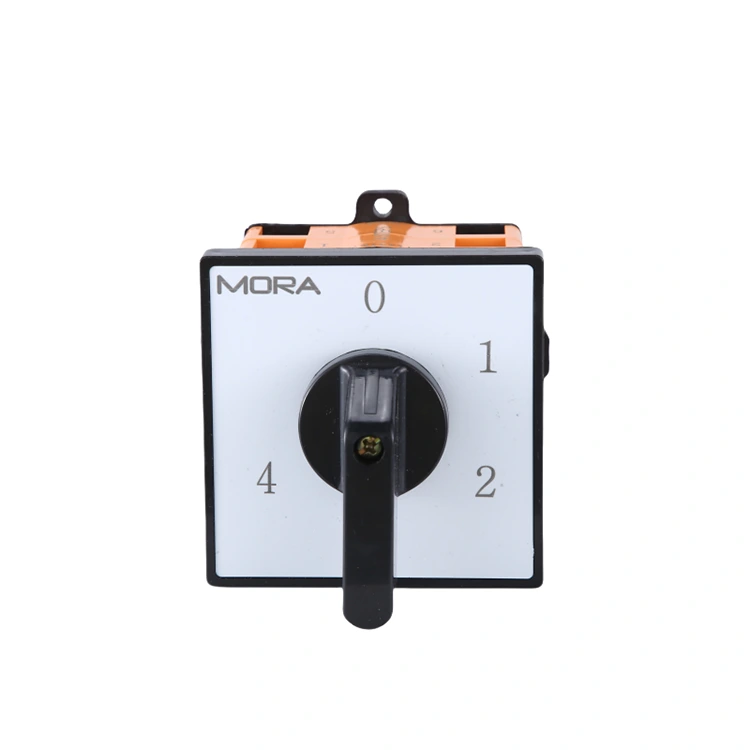

A یونیورسل ٹرانسفر سوئچایک ملٹی پوزیشن، ملٹی سرکٹ ماسٹر ڈیوائس ہے جو ایک سے زیادہ سرکٹس کو کنٹرول کرتی ہے۔ یہ میکانکی طور پر رابطہ ریاستوں کو تبدیل کرکے سرکٹ کنٹرول حاصل کرتا ہے۔ اس کے بنیادی آپریٹنگ اصول درج ذیل ہیں:

1. بنیادی آپریشن

ہینڈل ایکٹیویشن: ہینڈل کو گھومنے یا دھکیلنا شافٹ اور کیم کو چلاتا ہے۔

رابطہ سوئچنگ: کیم سرکٹ کنکشن کو تبدیل کرتے ہوئے رابطوں کو بند کرنے یا کھولنے پر دھکیلتا ہے (مثلاً، عام طور پر کھلا/بند رابطہ سوئچنگ)۔

اسٹیٹس انڈیکیشن: کچھ ماڈل انڈیکیٹر لائٹ یا پوائنٹر کے ذریعے موجودہ سرکٹ کی حیثیت کو ظاہر کرتے ہیں۔

2. سسٹم ڈیزائن سے رابطہ کریں۔

ڈوئل بریک برج کا ڈھانچہ: حرکت پذیر رابطے خود بخود مطابقت پذیر ہوجاتے ہیں، جبکہ اسٹیشنری رابطے بیس کے اندر ہی طے ہوتے ہیں، جو کہ قابل اعتماد سوئچنگ کو یقینی بناتا ہے۔

کثیر رابطہ مجموعہ: اسٹیک شدہ رابطہ اسمبلیاں ملٹی سرکٹ کنٹرول کو فعال کرتی ہیں (مثال کے طور پر، 12 ٹرمینلز ان پٹ/آؤٹ پٹ حصوں میں تقسیم)۔

3. کیم اور گیئر کنٹرول

کیم کی شکل میں فرق: مختلف گیئرز مختلف کیم پروفائلز سے مطابقت رکھتے ہیں، جو رابطہ بند ہونے کی منطق کا تعین کرتے ہیں (مثال کے طور پر، مکمل طور پر 0° پر کھلا، UAB گیئرز 1-2 اور 7-8 پر مسلسل)۔

لاک فنکشن: لاک ایبل ماڈل حادثاتی آپریشن کو روکتے ہیں اور حفاظت کو بڑھاتے ہیں۔

4. عام درخواست کے منظرنامے۔

موٹر کنٹرول: تھری فیز موٹرز کو آگے اور ریورس کرنا یا سنگل فیز موٹرز کو شروع کرنا اور روکنا۔

میٹر کی پیمائش: فیز کمیوٹیشن کے دوران وولٹیج/کرنٹ کی پیمائش کرنا (مثلاً UAB اور UBC گیئرز کو تبدیل کرنا)۔

اس کے کمپیکٹ ڈھانچے اور بہترین موصلیت کے ساتھ،کیمرے سوئچ500V AC/440V DC تک کے سرکٹس کے لیے موزوں ہے، جس کی مکینیکل عمر 1 ملین سائیکل تک ہے۔
