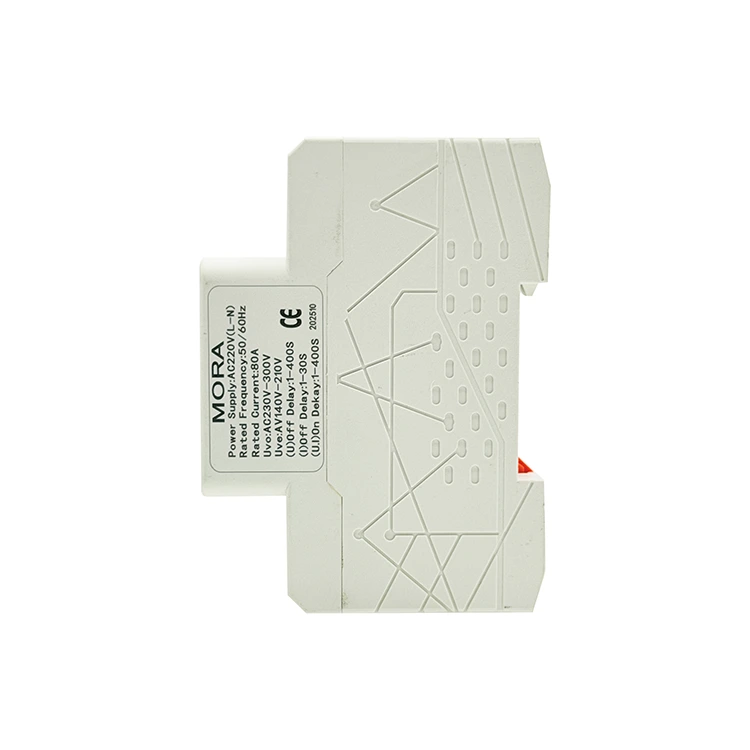

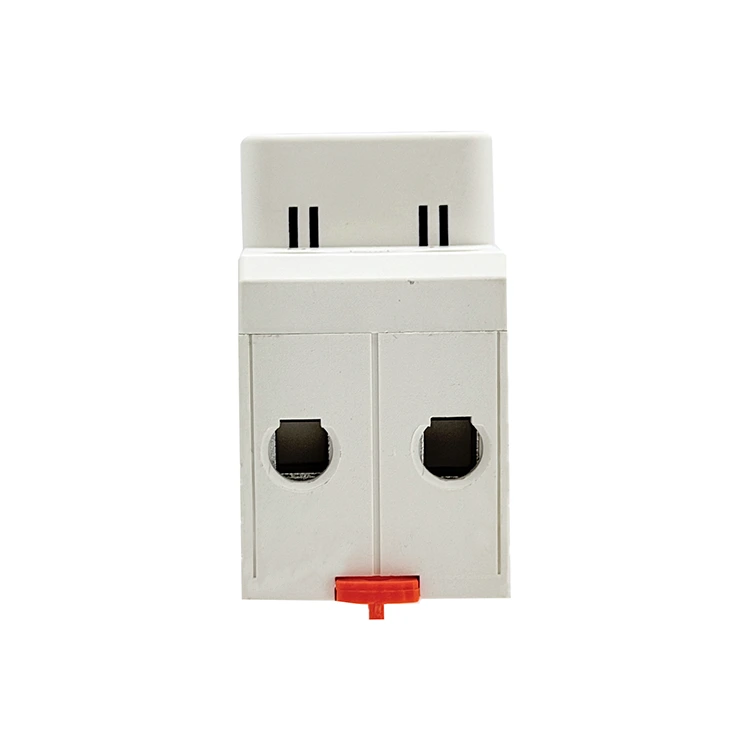

2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ ایم ٹرپل ڈسپلے

ریموٹ انفراسٹرکچر کے لیے سوئچ گیئر کی خریداری کرنے والی پروکیورمنٹ ٹیموں کو ایسے سمارٹ پروٹیکشن ماڈیولز کی ضرورت ہوتی ہے جو سسٹم کے اپ ٹائم کو زیادہ سے زیادہ کرنے کے لیے بجلی کی عارضی خرابیوں سے خود بخود ٹھیک ہو سکتے ہیں۔ Pugao (Mora) کی طرف سے ڈیزائن اور بنایا گیا، اعلیٰ کارکردگی والا 2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ ایم ٹرپل ڈسپلے خاص طور پر ان غیر حاضر ایپلی کیشنز کے لیے بنایا گیا ہے۔ بنیادی مینوئل ری سیٹ ریلے سے آگے بڑھتے ہوئے، اس ڈیوائس میں ایک ذہین آٹو ری کلوزنگ الگورتھم ہے جو ٹرپ کے بعد گرڈ کے حالات پر نظر رکھتا ہے۔ ایک بار جب یوٹیلیٹی وولٹیج ایک مقررہ الٹی گنتی کی مدت کے لیے محفوظ پیرامیٹرز کے اندر مستحکم ہو جاتا ہے، تو اندرونی موٹر سے چلنے والا میکانزم خود بخود سرکٹ کو بند کر دیتا ہے، جس سے ڈاؤن اسٹریم ٹیلی کام اریوں، سیکیورٹی نیٹ ورکس، یا موسم کی نگرانی کے نظام میں بجلی بحال ہو جاتی ہے۔

فالٹ کاؤنٹر انٹیگریشن کے ساتھ ٹرپل ونڈو سرنی

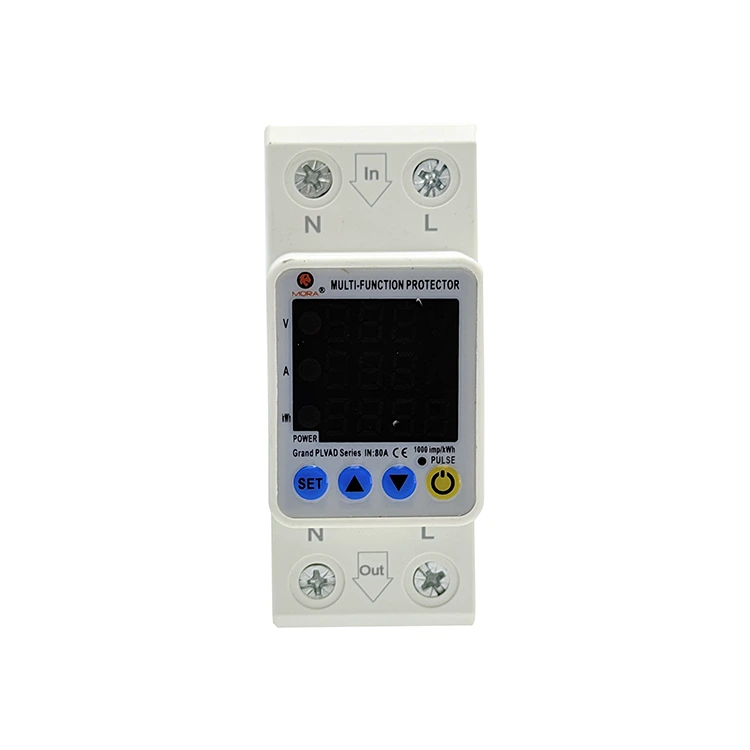

کثیر جہتی ڈیٹا سنکرونس ڈسپلے: 2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ ایم ٹرپل ڈسپلے بالترتیب ریئل ٹائم وولٹیج، ریئل ٹائم کرنٹ اور مجموعی فالٹ ٹائمز، واضح ڈیٹا کی درجہ بندی اور ایک اسکرین پر سرکٹ آپریٹنگ اسٹیٹس کی مکمل گرفت کے ساتھ۔

قابل مقدار غلطی کی ابتدائی وارننگ: بلٹ ان فالٹ کاؤنٹر آپریشن سائیکل میں اوور وولٹیج اور اوور کرنٹ ٹرپس کی تعداد کو ریکارڈ کر سکتا ہے۔ دیکھ بھال کرنے والے اہلکار فالٹ ڈیٹا کے ذریعے سائٹ پر موجود گرڈ کے استحکام اور نیچے کی دھارے کے آلات کی پرانی حالت کا اندازہ لگا سکتے ہیں، پیشین گوئی کی دیکھ بھال کا احساس کرتے ہوئے۔

بنیادی مصنوعات کے فوائد

ریموٹ O&M ٹرک رولز کو ختم کریں۔

• ریموٹ مینٹیننس درد کے نکات کو حل کریں: سیلولر بیس اسٹیشنوں، پہاڑی موسمیاتی اسٹیشنوں اور غیر توجہ شدہ پمپ اسٹیشنوں کے لیے، عارضی گرڈ کے اتار چڑھاؤ روایتی تحفظ کے ریلے کو ٹرپ کرنے اور بند کرنے کا سبب بنے گا، جس کے لیے زیادہ وقت اور مزدوری کے اخراجات کے ساتھ سائٹ پر دستی دوبارہ ترتیب دینے کی ضرورت ہوگی۔

• سسٹم اپ ٹائم کو زیادہ سے زیادہ کریں: مکمل عمل کی خودکار غلطی کی نگرانی، استحکام کے فیصلے اور میکانیکل ری کلوزنگ ریکوری کو محسوس کرتا ہے۔ گرڈ کی عارضی بے ضابطگیوں کے لیے، 2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ ایم ٹرپل ڈسپلے آزادانہ طور پر انسانی مداخلت کے بغیر پاور ریکوری مکمل کرتا ہے، O&M کے اخراجات کو بہت کم کرتا ہے اور آلات کے مسلسل آپریشن کی شرح کو بہتر بناتا ہے۔

سایڈست دوبارہ بند کرنے والی سائیکل اور ذہین حفاظتی لاک آؤٹ

• غلطی کے ثانوی نقصان کو روکیں: مستقل شارٹ سرکٹ کی خرابیوں کے لیے، بار بار دوبارہ بند کرنے سے لائنوں اور آلات کو تھرمل نقصان پہنچے گا۔ 2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ ایم ٹرپل ڈسپلے زیادہ سے زیادہ دوبارہ بند کرنے کی کوششوں کی حسب ضرورت ترتیب کو سپورٹ کرتا ہے۔

• آٹومیٹک سیفٹی لاک آؤٹ: جب پہلے سے سیٹ دوبارہ بند ہونے کا وقت ختم ہو جاتا ہے اور فالٹ اب بھی موجود ہوتا ہے، سسٹم موٹر ڈرائیو میکانزم کو لاک کر دے گا، فالٹ الارم کو متحرک کر دے گا، اور خطرناک سائیکلک سوئچنگ سے بچنے کے لیے سرکٹ کو الگ تھلگ رکھے گا۔

تکنیکی کارکردگی کے پیرامیٹرز

• ریٹیڈ آپریٹنگ موجودہ اختیارات: 40A / 63A مسلسل لوڈ کی درجہ بندی

• خودکار طور پر دوبارہ بند ہونے کے وقت کی ایڈجسٹمنٹ: 1 سیکنڈ سے 900 سیکنڈز کی زیادہ سے زیادہ حد

• زیادہ سے زیادہ مسلسل دوبارہ بند کرنے کے چکر: لاک آؤٹ سے پہلے 1 سے 30 قابل ترتیب کوششیں

• وولٹیج ٹریکنگ کی درستگی / موجودہ رینج: ±1% تغیر / 0.5A سے 63A متحرک ریڈ آؤٹ

• ٹرمینل کراس سیکشن کی صلاحیت: 25mm² تک ٹھوس / 16mm² فیرول (M5 کلیمپ) کے ساتھ پھنسے ہوئے

• چیسس ڈائی الیکٹرک طاقت: 2.5kV آڈٹ شدہ موصلیت رکاوٹ

• تعمیل اور سرٹیفیکیشن: CE مصدقہ، RoHS کے مطابق، EN 60947-1 ساختی معیارات کے مطابق

اکثر پوچھے گئے سوالات

سوال: اگر گرڈ مکمل طور پر 0V پر گر جاتا ہے، تو کیا موٹر میں نیچے کی طرف گیئر کی حفاظت کے لیے کافی بقایا طاقت ہے؟

A: ہاں۔ صنعتی اعلیٰ صلاحیت والے انرجی سٹوریج کیپیسیٹر بینک سے لیس، اچانک ٹوٹل گرڈ بلیک آؤٹ ہونے کی صورت میں، ذخیرہ شدہ برقی توانائی گیئر موٹر میکانزم کو فوری طور پر ٹرپ ایکشن مکمل کرنے کے لیے چلا سکتی ہے، کنیکٹس کو بحفاظت کھولنے اور لاک کرنے پر مجبور کر سکتی ہے، اس بات کو یقینی بناتے ہوئے کہ کنٹرول پاور مکمل طور پر ختم ہونے سے پہلے کوئی لوڈ سائیڈ پاور لیکیج نہ ہو۔

سوال: گرڈ کی مسلسل خرابیوں کے تحت دوبارہ بند ہونے کی زیادہ سے زیادہ حد تک پہنچنے پر کیا ہوتا ہے؟

A: جب سرکٹ کی مستقل خرابیوں کا سامنا کرنا پڑتا ہے، گرڈ ریکوری کے بغیر پری سیٹ دوبارہ بند کرنے کی کوششوں کو مکمل کرنے کے بعد، 2P آٹو ری کنیکٹ وولٹیج پروٹیکٹر ٹائپ M ٹرپل ڈسپلے خودکار طور پر موٹر ڈرائیونگ فنکشن کو لاک کر دے گا، تمام خودکار ری کلوزنگ ایکشن کو غیر فعال کر دے گا، اور سرکٹ کو کھلا رکھے گا۔ یہ ناقص سرکٹس میں لامتناہی سائیکلک سوئچنگ سے بچتا ہے، اندرونی مکینیکل ڈھانچے اور نیچے کی طرف لائنوں کو تھرمل نقصان سے بچاتا ہے، اور بحالی کے لیے دستی ٹربل شوٹنگ اور ری سیٹ کی ضرورت ہوتی ہے۔

س: کنٹرولر عارضی اضافے کو مستقل شارٹ سرکٹس سے کیسے الگ کرتا ہے؟

A: نظام وولٹیج سینسنگ اور موجودہ نمونے لینے کے دوہری پتہ لگانے کے طریقہ کار کو مربوط کرتا ہے۔ دوبارہ بند کرنے کا پتہ لگانے کے دوران، اگر گرڈ وولٹیج مستحکم ہے لیکن ایک فوری طور پر بڑا کرنٹ اسپائک پیدا ہوتا ہے، تو MCU اسے فوری طور پر ایک مستقل شارٹ سرکٹ کی خرابی کے طور پر فیصلہ کرے گا، دوبارہ بند ہونے میں تاخیر پر عمل کیے بغیر فوری ٹرپنگ کو متحرک کرے گا، اور اندرونی سوئچنگ ڈھانچے کو تیز کرنٹ کے اثر سے ہونے والے نقصان سے بچائے گا۔
