ٹرپل ڈسپلے کے ساتھ 2P ڈیجیٹل وولٹیج پروٹیکٹر ٹائپ سی

صنعتی سوئچ گیئر کے خریدار ملٹی فنکشنل مانیٹرنگ ڈیوائسز تلاش کرتے ہیں جو ریل کی جگہ بچاتے ہیں اور فیلڈ وائرنگ کی پیچیدگی کو کم کرتے ہیں۔ PUGAO (Mora) کے ذریعہ تیار کردہ، ٹرپل ڈسپلے کے ساتھ اعلی کارکردگی والا 2P ڈیجیٹل وولٹیج پروٹیکٹر ٹائپ سی اس تلاش کے ارادے کو ایک آل ان ون 36 ملی میٹر چوڑے ماڈیولر پیکیج کے ساتھ پورا کرتا ہے۔ پرانے ڈوئل ونڈو ڈیزائنز سے مختلف، اس یونٹ میں اندرونی کرنٹ سینسر اور ہائی ریزولوشن لیکیج ٹریکنگ سرکٹ شامل ہے۔ آن بورڈ مائیکرو پروسیسر ان پٹس کو بیک وقت پروسیس کرتا ہے، حساس خودکار مشینری کے لیے مکمل تحفظ کو یقینی بنانے کے لیے اوور وولٹیج، اوور کرنٹ، اور بقایا کرنٹ فالٹس کے لیے آزادانہ ایڈجسٹمنٹ رینج فراہم کرتا ہے۔

ٹرپل ونڈو انٹرفیس آپ کی دیکھ بھال کی کارکردگی کے لیے کیا کر سکتا ہے؟

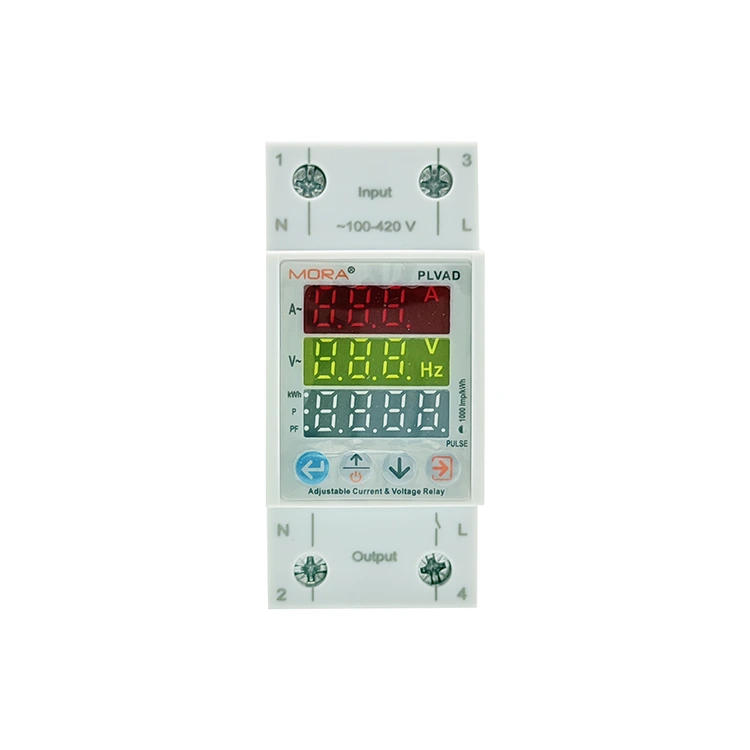

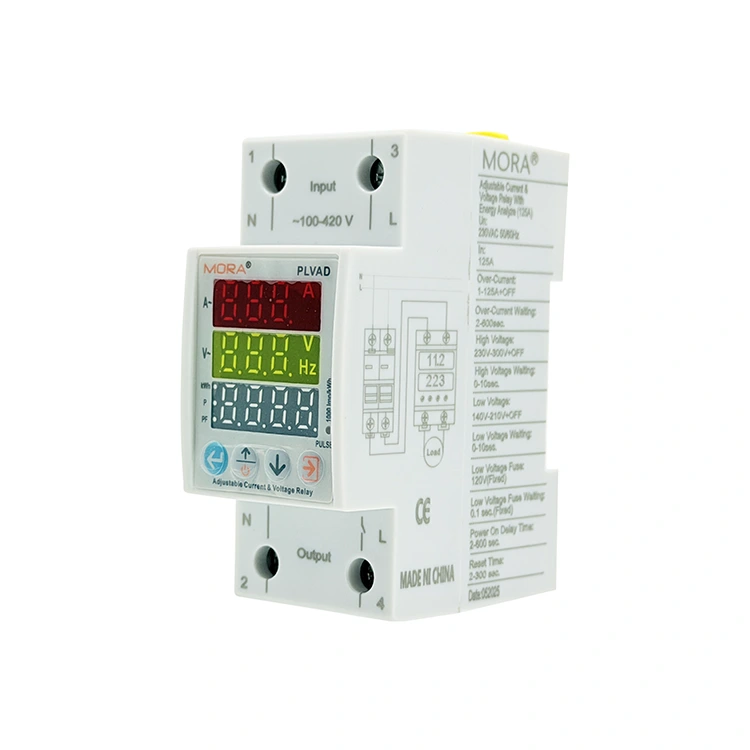

جدید آٹومیشن ذیلی پینلز کو تشخیص کو آسان بنانے اور ڈاؤن ٹائم کو روکنے کے لیے تفصیلی برقی ڈیٹا کی ضرورت ہوتی ہے۔ ٹرپل ڈسپلے کے ساتھ 2P ڈیجیٹل وولٹیج پروٹیکٹر ٹائپ سی تین آزاد، اسٹیک شدہ ڈیجیٹل ڈسپلے ونڈوز کا استعمال کرتا ہے جو لائن وولٹیج (V)، ایکٹو سرکٹ کرنٹ (A)، اور ریئل ٹائم بقایا کرنٹ/پاور میٹرکس بیک وقت دکھاتے ہیں۔ یہ ریئل ٹائم ڈیٹا ڈسپلے فیس پلیٹ کے بٹنوں کا استعمال کرتے ہوئے مینو کے ذریعے دستی طور پر سائیکل چلانے کی ضرورت کو ختم کرتا ہے، جس سے دیکھ بھال کرنے والی ٹیموں کو فوری طور پر غیر متوازن بوجھ، ہارمونک کرنٹ، یا انسولیشن کی ناکامی کا پتہ لگانے کی اجازت ملتی ہے، اس سے پہلے کہ کسی اہم خرابی کی وجہ سے نظام کے غیر شیڈول بند ہونے کا سبب بنے۔

تکنیکی کارکردگی کے پیرامیٹرز

• آپریٹنگ وولٹیج کی حد: 140V سے 300V AC (50/60 Hz)

• موجودہ نگرانی کی صلاحیت (Iₘₐₓ): 1A سے 63A تک ایڈجسٹ (مرحلہ: 0.1A)

• رساو کی حساسیت کا سپیکٹرم: 10mA سے 99mA رینج یا قابل ترتیب بائی پاس

• ڈیٹا ریفریش کی رفتار / درستگی: ≤ 0.5 سیکنڈ سیمپلنگ سائیکل / کلاس 1.0 میٹرولوجی

• ٹرمینل وائرنگ کی صلاحیت: 25mm² تک ٹھوس / 16mm² لچکدار پھنسے ہوئے کیبل کو قبول کرتا ہے

• تعمیل اور سرٹیفیکیشن: CE مصدقہ، RoHS کے مطابق، IEC 60947-2 ضمیمہ بی معیارات کے مطابق تیار کردہ

مائیکرو سیکنڈ گراؤنڈ لیکیج ٹریکنگ

ملی میٹر سطح کے رساو کی درستگی کی نگرانی: پیشہ ور بقایا کرنٹ مانیٹرنگ کور سے لیس، یہ ملی ایمپیئر سطح کے گراؤنڈ فالٹ کرنٹ کی ریئل ٹائم ٹریکنگ کی حمایت کرتا ہے، تار کی عمر بڑھنے، نمی کی دراندازی اور موصلیت کو پہنچنے والے نقصان کی وجہ سے چھوٹے رساو سگنلز کو درست طریقے سے پکڑتا ہے۔

دوہری آگ اور الیکٹرک شاک سے بچاؤ: یہ شارٹ سرکٹ کے تحفظ کی بنیاد پر سرکٹ کے لیے ایک ثانوی حفاظتی تحفظ کی رکاوٹ بناتا ہے، موصلیت کی خرابی کی وجہ سے برقی آگ اور برقی جھٹکوں کے حادثات کو مؤثر طریقے سے روکتا ہے، اور پرانی وائرنگ کی سہولیات اور اعلیٰ حفاظتی سطح کے صنعتی منظرناموں کے لیے موزوں ہے۔

بلٹ میں کم نقصان کرنٹ سینسر اور اوور کرنٹ پروٹیکشن

انٹیگریٹڈ سینسنگ اسپیس سیونگ ڈیزائن: بلٹ ان کم مزاحمتی ہائی پریسجن کرنٹ ٹرانسفارمر، 0–63A فل رینج ہائی پریسجن کرنٹ مانیٹرنگ کو سپورٹ کرتا ہے۔ ٹرپل ڈسپلے کے ساتھ 2P ڈیجیٹل وولٹیج پروٹیکٹر ٹائپ سی بیرونی CT سینسر اور معاون وائرنگ کی ضرورت کو ختم کرتا ہے، جس سے ڈسٹری بیوشن باکس کی اندرونی ترتیب کو بہت بہتر بنایا جاتا ہے اور انجینئرنگ کے اخراجات کم ہوتے ہیں۔

ذہین انرش موجودہ شناخت: صارف اوور کرنٹ ٹرپ تھریشولڈ اور تاخیر کے وقت کو اپنی مرضی کے مطابق بنا سکتے ہیں۔ یہ سسٹم خود بخود موٹر سٹارٹ اپ کے دوران فوری انرش کرنٹ کی شناخت کر سکتا ہے اور اس سے بچ سکتا ہے، پریشانی کے دوروں کو پیدا نہیں کرے گا، اور سرکٹ کے سامان کی حفاظت کے لیے حقیقی پائیدار اوورلوڈ فالٹس کے لیے بجلی کی سپلائی کو فوری طور پر کاٹ سکتا ہے۔

طویل مدتی مستحکم کنکشن

• گیس ٹائٹ وائرنگ ڈیزائن: نکل چڑھا ہوا تانبے کے کلیمپ اور M5 سٹیل کے کمپوزٹ اسکرو مضبوط کلیمپنگ فورس کے ساتھ زیادہ سے زیادہ 2.5 Nm وائرنگ ٹارک کو سپورٹ کرتے ہیں۔

اینٹی ایجنگ اور اینٹی لوز: ٹرمینل کی اندرونی دیوار پر گہرے اینٹی سلپ سیریشنز تانبے کے تار کور میں مضبوطی سے کاٹتے ہیں، تانبے کے کرپ اور طویل مدتی تھرمل سائیکلنگ کی وجہ سے ہونے والی ڈھیلے رابطے کی خرابیوں کو مؤثر طریقے سے حل کرتے ہیں، اور کم مزاحمت کے مستحکم آپریشن کو برقرار رکھتے ہیں۔

اکثر پوچھے گئے سوالات

سوال: جب کم طاقت والا سامان عام طور پر چل رہا ہو تو موجودہ ڈسپلے 0.0A کیوں دکھاتا ہے؟

A: اس ماڈل کا بلٹ ان کرنٹ ٹرانسفارمر صنعتی ہائی پاور لوڈ مانیٹرنگ کے لیے کیلیبریٹ کیا گیا ہے، جس کی کم از کم پتہ لگانے کی حد 0.5A ہے۔ کم طاقت والے آلات جیسے چھوٹی لائٹس اور اسٹینڈ بائی الیکٹرانکس کا چلنے والا کرنٹ پتہ لگانے کی حد سے کم ہے، اس لیے ڈسپلے 0.0A دکھاتا ہے۔ ٹرپل ڈسپلے کے ساتھ یہ 2P ڈیجیٹل وولٹیج پروٹیکٹر قسم C صنعتی ہائی لوڈ پروٹیکشن کے لیے رکھا گیا ہے، نہ کہ کم طاقت والے آلات کی مائیکرو کرنٹ پیمائش کے لیے۔

س: کیا پرانی سہولیات کے لیے لیکیج پروٹیکشن فنکشن کو ہائی بیس لائن لیکیج کے ساتھ بند کیا جا سکتا ہے؟

A: ہاں۔ بقایا کرنٹ تھریشولڈ کو 10-99mA کے اندر آزادانہ طور پر ایڈجسٹ کیا جا سکتا ہے یا پرانی لائنوں کے موروثی بیس لائن لیکیج کی وجہ سے پریشان کن دوروں سے بچنے کے لیے پروگرامنگ مینو کے ذریعے دستی طور پر بند کیا جا سکتا ہے۔ سائٹ پر موجود وائرنگ کی حفاظت کی تصدیق کرنے کے بعد اسے کسی مستند الیکٹریشن کے ذریعے چلانے کی سفارش کی جاتی ہے تاکہ آن سائٹ گراؤنڈنگ حفاظتی تصریحات کی تعمیل کو یقینی بنایا جا سکے۔

سوال: کیا بجلی کی ناکامی کے بعد حسب ضرورت وولٹیج اور کرنٹ پیرامیٹرز ضائع ہو جائیں گے؟

A: کوئی نقصان نہیں. تمام یوزر سیٹ پروٹیکشن تھریشولڈز اور آپریٹنگ پیرامیٹرز آن بورڈ EEPROM نان ولیٹائل چپ میں مضبوط ہیں، بیٹری بیک اپ کی ضرورت نہیں ہے۔ پیرامیٹرز مستقل طور پر محفوظ ہیں اور گرڈ پاور کی بحالی کے بعد تحفظ کا کام دوبارہ شروع کرنے کے لیے خود بخود لوڈ کیے جا سکتے ہیں۔
