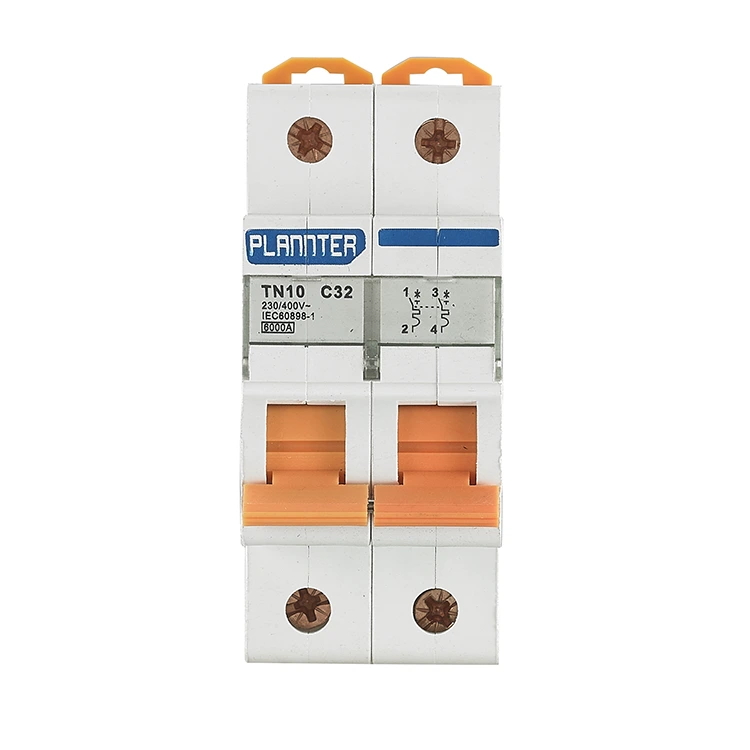

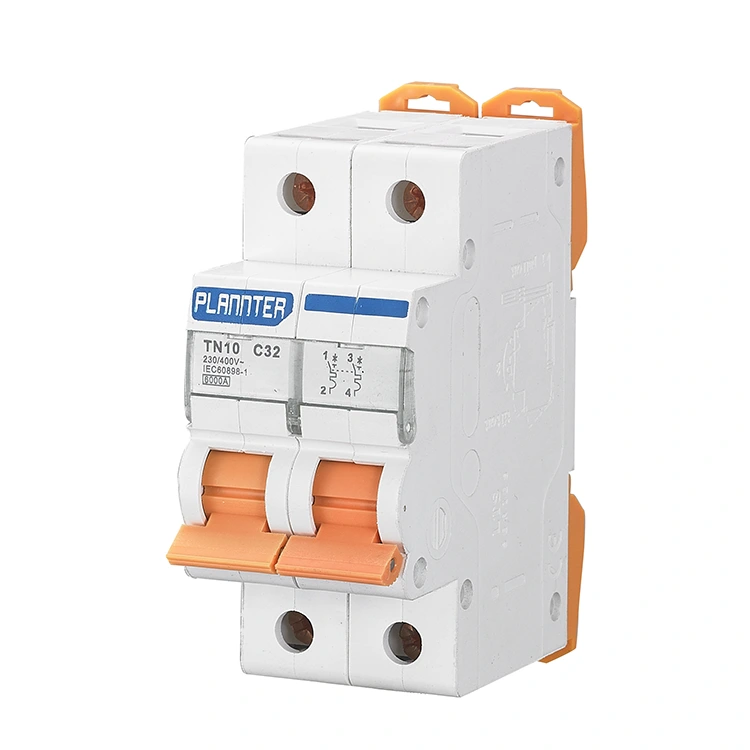

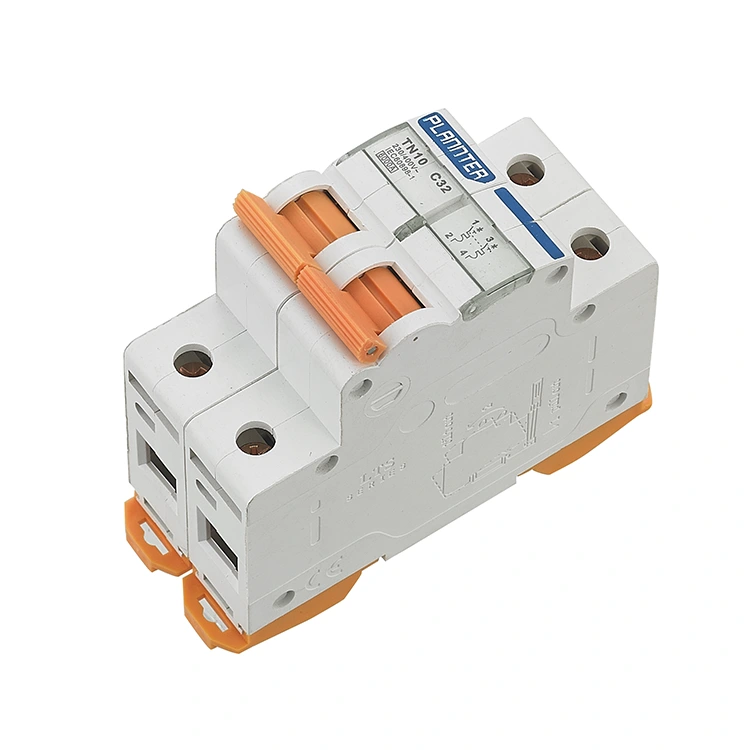

32A ہائی بریکنگ کیپیسٹی منی سرکٹ بریکر

PUGAO (Plannter Electric) 32A ہائی بریکنگ کیپیسٹی منی سرکٹ بریکر ایک حفاظتی آلہ ہے جو ایک ہی وقت میں دونوں کھمبوں (فائر اور زیرو) کو کنٹرول کرتا ہے۔ واحد قطب سرکٹ بریکر کے مقابلے میں جو صرف فائر وائر کو کاٹتا ہے، یہ سرکٹ کی مکمل تنہائی کا احساس کرتا ہے اور اعلیٰ سطح کی حفاظت فراہم کرتا ہے۔ جب سرکٹ میں اوورلوڈ یا شارٹ سرکٹ کی خرابی واقع ہوتی ہے، تو پروڈکٹ دونوں کھمبوں کے موجودہ راستے کو ہم وقت سازی سے کاٹ دینے کے لیے فوری جواب دے گا، مؤثر طریقے سے ممکنہ حفاظتی خطرات کو روکتا ہے جو چارج شدہ زیرو لائن کی وجہ سے ہو سکتے ہیں۔

پروڈکٹ کی ریٹیڈ موجودہ رینج 6A سے 63A تک ہے، جو زیادہ تر ایپلی کیشنز کی ضروریات کو پورا کرتی ہے۔ مداخلت کرنے کی صلاحیت 6kA تک ہے، جو اس بات کو یقینی بناتی ہے کہ شدید شارٹ سرکٹ کی صورت میں فالٹ کرنٹ کو اب بھی قابل اعتماد طریقے سے کاٹا جا سکتا ہے۔

32A ہائی بریکنگ کیپیسٹی منی سرکٹ بریکر کیا ہے؟

ایک 32A ہائی بریکنگ کیپیسٹی منی سرکٹ بریکر ایک کم وولٹیج پروٹیکشن ڈیوائس ہے جس کا ریٹیڈ کرنٹ 32 ایمپیئر ہے اور ایک ہائی شارٹ سرکٹ توڑنے کی صلاحیت ہے۔ یہ بنیادی طور پر ایسے ماحول میں کام کرنے والے برقی سرکٹس کے لیے حفاظتی تحفظ فراہم کرنے کے لیے ڈیزائن کیا گیا ہے جس کی خصوصیت ہائی فالٹ کرنٹ ہے۔

معیاری سرکٹ بریکرز کی طرح، یہ 32 ایمپیئر (عام طور پر 6mm² یا 10mm² کیبلنگ کے مطابق) پر درجہ بندی والے سرکٹس کی حفاظت کرتا ہے اور یہ ایئر کنڈیشنر، واٹر ہیٹر، یا چھوٹے پیمانے پر صنعتی آلات جیسے ایپلی کیشنز کے لیے موزوں ہے۔

اصطلاح "توڑنے کی صلاحیت" سے مراد زیادہ سے زیادہ موجودہ شدت ہے جسے یہ سرکٹ بریکر شارٹ سرکٹ کی خرابی کے دوران بغیر کسی نقصان کے محفوظ طریقے سے روک سکتا ہے — خاص طور پر، رابطوں کو ایک ساتھ ویلڈنگ کیے بغیر، پھٹنے یا آگ پکڑنے کے بغیر۔

معیاری سرکٹ بریکرز میں عام طور پر 4.5kA یا 6kA کی بریکنگ کی گنجائش ہوتی ہے، جب کہ ہائی بریکنگ صلاحیت والے ماڈلز کی ریٹنگ 10kA یا اس سے زیادہ ہوتی ہے۔

شدید شارٹ سرکٹ کی صورت میں، فوری کرنٹ 8,000A تک بڑھ سکتا ہے۔ اگر اس طرح کے منظر نامے میں معیاری 6kA بریکر استعمال کیا گیا تو، ڈیوائس ممکنہ طور پر پھٹ سکتی ہے۔ تاہم، ایک 10kA ہائی بریکنگ کیپسٹی بریکر بغیر کسی نقصان کے بجلی کی فراہمی کو محفوظ طریقے سے روک سکتا ہے۔

درخواست:

رہائشی بجلی کی تقسیم کا نظام: گھر کی بجلی کی کھپت کی حفاظت کو یقینی بنانے کے لئے گھر کی تقسیم خانہ کے مرکزی سوئچ یا شاخ سرکٹ تحفظ کے طور پر۔

کمرشل: یہ 32A ہائی بریکنگ کیپیسٹی Mcb لائٹنگ اور ساکٹ سرکٹس میں شاپنگ مالز، دفتری عمارتوں اور ہوٹلوں میں استعمال کیا جاتا ہے تاکہ قابل اعتماد رساو اور اوورلوڈ تحفظ فراہم کیا جا سکے۔

صنعتی ماحول: سنگل فیز موٹرز اور دیگر اہم بوجھوں کی حفاظت کے لیے کنٹرول کیبنٹ، ڈسٹری بیوشن بکس اور دیگر سامان میں استعمال کیا جاتا ہے۔

عوامی سہولیات: یہ 32A ہائی بریکنگ کیپیسٹی Mcb اسکولوں، اسپتالوں، اسٹیشنوں اور دیگر عوامی مقامات کے بجلی کی تقسیم کے نظام میں ایک اہم حفاظتی کردار ادا کرتا ہے۔

عارضی بجلی کی فراہمی: تعمیراتی مقامات، بیرونی سرگرمیوں اور دیگر عارضی بجلی کی فراہمی کے مواقع پر حفاظتی تحفظ فراہم کریں۔

کن حالات میں ہم سرکٹ بریکرز کو اعلی بریکنگ کی صلاحیت کے ساتھ منتخب کرنے کی سفارش کرتے ہیں؟

1. ٹرانسفارمرز یا ڈسٹری بیوشن رومز سے قربت

اصول: آلہ طاقت کے منبع کے جتنا قریب ہوگا، ممکنہ شارٹ سرکٹ کرنٹ اتنا ہی زیادہ ہوگا۔ ٹرانسفارمر کے آؤٹ پٹ پر، شارٹ سرکٹ کرنٹ آسانی سے 10 kA سے تجاوز کر سکتا ہے۔

خطرہ: معیاری سرکٹ بریکر اس طرح کے بوجھ کو برداشت کرنے سے قاصر ہیں۔ لہذا، اعلیٰ توڑنے کی صلاحیت والے بریکرز کو دفاع کی بنیادی لائن کے طور پر استعمال کیا جانا چاہیے۔

2. صنعتی پاور گرڈز اور لمبی کیبل رن

اصول: صنعتی بس بار مضبوط ہوتے ہیں اور ان میں کم رکاوٹ ہوتی ہے، جس کے نتیجے میں بہت زیادہ شارٹ سرکٹ توانائی ہوتی ہے۔

خطرہ: معیاری سرکٹ بریکر میں اکثر قوس بجھانے کی کافی صلاحیت نہیں ہوتی ہے۔ آرک کو بجھانے میں یہ ناکامی تقسیم کی کابینہ کے اندر آگ کا باعث بن سکتی ہے۔

3. جھرن والا تحفظ

اصول: کثیر درجے کے پاور ڈسٹری بیوشن سسٹم میں، اپ اسٹریم سرکٹ بریکرز کو نیچے کی دھارے والے آلات سے منعکس ہونے والی توانائی کو برداشت کرنے کے لیے زیادہ بریکنگ صلاحیت کی ضرورت ہوتی ہے۔

خطرہ: انتخابی تحفظ کو یقینی بنانے کے لیے، سسٹم کے ٹرمینل سرے پر موجود سرکٹ بریکرز کو اکثر زیادہ توڑنے کی صلاحیت والے ماڈلز میں اپ گریڈ کرنے کی ضرورت ہوتی ہے۔

اکثر پوچھے گئے سوالات

سوال: کیا 32A ہائی بریکنگ کیپسٹی کا سرکٹ بریکر موٹر شروع ہونے والے بوجھ کے لیے موزوں ہے؟

A: ہاں، بشرطیکہ صحیح ٹرپنگ وکر کا انتخاب کیا گیا ہو۔ الیکٹرک موٹرز جیسے انڈکٹیو بوجھ کے لیے، ہم ایک قسم D ٹرپنگ وکر کو منتخب کرنے کی تجویز کرتے ہیں۔ یہ اس بات کو یقینی بناتا ہے کہ جب موٹر اپنی معمولی قیمت سے 5 سے 8 گنا ابتدائی کرنٹ پیدا کرتی ہے تو سرکٹ بریکر کے سفر میں کوئی پریشانی نہیں ہوتی ہے۔ اس کے ساتھ ہی، اپنی اعلیٰ بریکنگ صلاحیت کا فائدہ اٹھاتے ہوئے، یہ موٹر میں اندرونی شارٹ سرکٹ کی خرابی کی صورت میں اعلیٰ ترین سطح کا حفاظتی تحفظ فراہم کرتا ہے۔

سوال: PUGAO کا 32A سرکٹ بریکر بھاری بوجھ میں کم درجہ حرارت میں اضافہ کیوں ظاہر کرتا ہے؟

A: ہائی کرنٹ سرکٹ بریکرز کے معیار کا اندازہ لگانے کے لیے درجہ حرارت میں اضافہ ایک اہم میٹرک ہے۔ ہم اندرونی کرنٹ لے جانے والے اجزاء کو محفوظ بنانے کے لیے مکمل طور پر خودکار اسپاٹ ویلڈنگ کے عمل کو استعمال کرتے ہیں، جس کے نتیجے میں رابطے کی مزاحمت انتہائی کم ہوتی ہے۔

گرمی کی کھپت کے لیے ایک بہتر اندرونی ہوا کے بہاؤ کے ڈیزائن کے ساتھ مل کر، اندرونی حرارت کی پیداوار بین الاقوامی معیار کی حد سے بہت نیچے رہتی ہے — یہاں تک کہ جب 32A کے مکمل بوجھ پر کام کر رہا ہو۔ یہ سرکٹ بریکر اور تار کی موصلیت دونوں کی سروس لائف کو نمایاں طور پر بڑھاتا ہے۔

سوال: کیا 32A ہائی بریکنگ کیپیسٹی منی سرکٹ بریکر کو معیاری رہائشی ڈسٹری بیوشن باکس میں نصب کیا جا سکتا ہے؟

A: بالکل۔ اس میں معیاری 18mm ماڈیولر ڈیزائن ہے اور یہ 35mm DIN ریل ماؤنٹنگ سسٹم کے ساتھ مطابقت رکھتا ہے۔ اگرچہ یہ صنعتی درجہ کے تحفظ کی کارکردگی فراہم کرتا ہے، لیکن یہ ایک کمپیکٹ فارم فیکٹر کو برقرار رکھتا ہے۔
