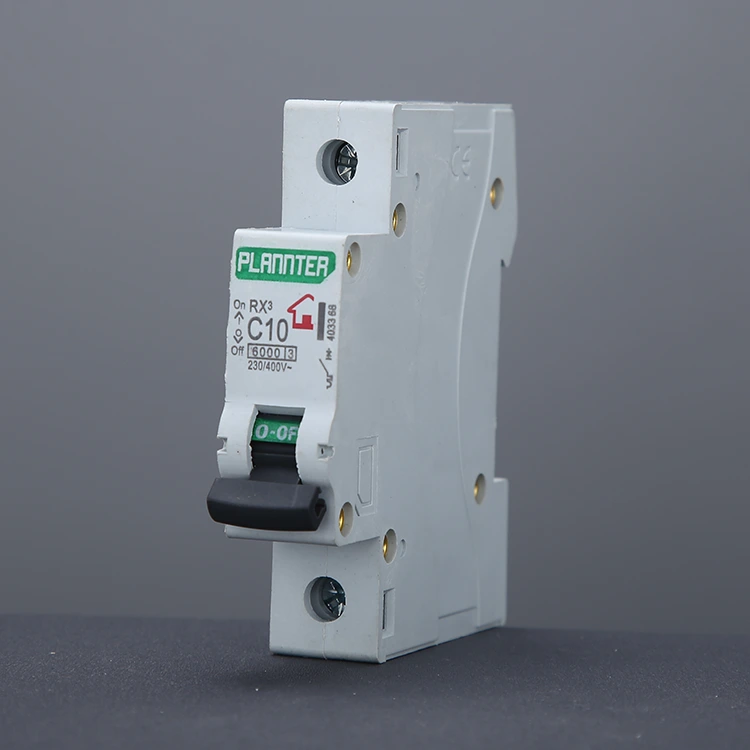

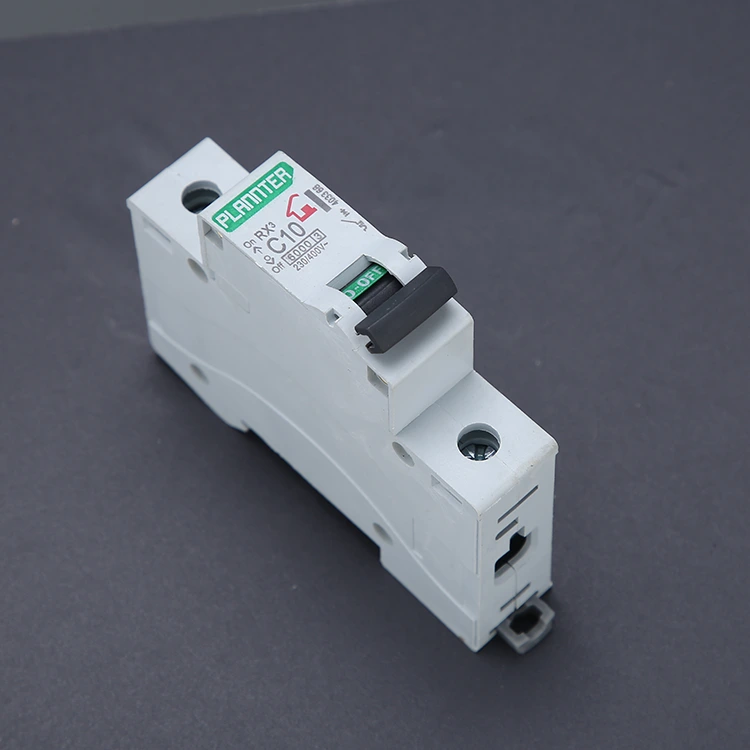

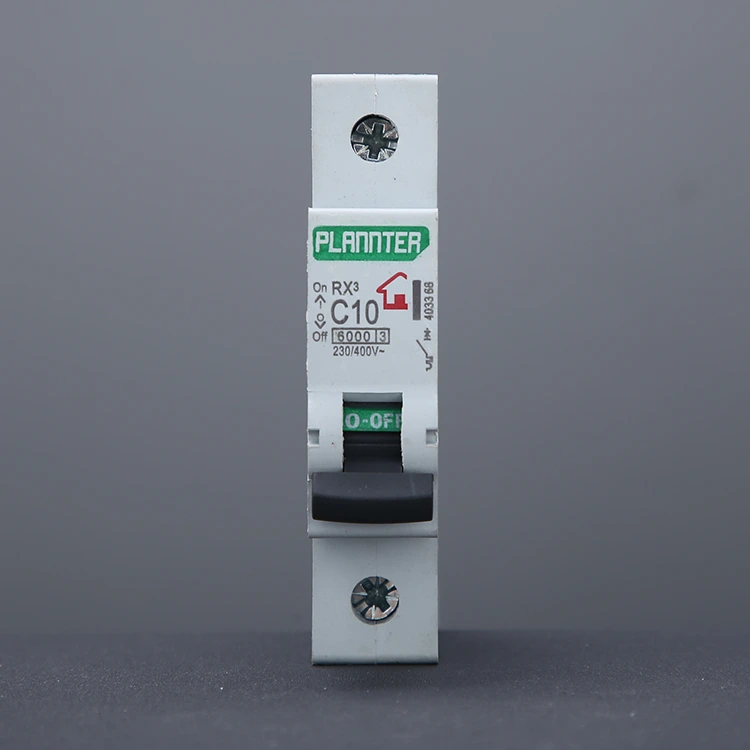

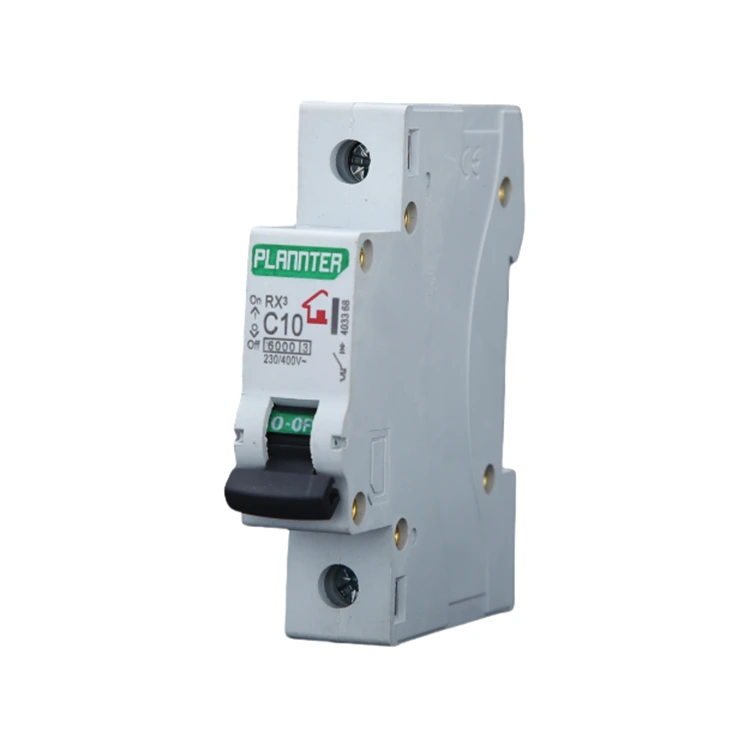

ایئر سوئچ سرکٹ بریکر

PUGAO (پلانٹر الیکٹرک) چین میں ایک پیشہ ور صنعت کار اور سپلائر ہے۔ ہمارے ایئر-سوئچ سرکٹ بریکر (MCB) کا حجم روایتی مصنوعات کا صرف 1/3 ہے (معیاری 1P چوڑائی 18mm)، ریل ماؤنٹنگ کو سپورٹ کرتا ہے، متبادل وقت کو 2 منٹ کے اندر کنٹرول کیا جا سکتا ہے، اور شفاف شیل ٹربل شوٹنگ کے لیے آسان ہے۔ حفاظتی کارکردگی، اوورلوڈ تھرمل ریلیز اور شارٹ سرکٹ مقناطیسی ریلیز ڈبل تحفظ کے ساتھ، آرک بجھانے والی ٹیکنالوجی 400V ریکوری وولٹیج، آرک بجھانے کا وقت <0.1 سیکنڈ برداشت کر سکتی ہے۔

وسیع موافقت، ایئر سوئچ سرکٹ بریکر -5°C سے 40°C ماحول کے لیے موزوں ہے۔ فیوز سسٹمز کے مقابلے میں 40% کم لاگت پر 10,000 آپریشنز کی مدت زندگی سے معاشی فوائد کا مظاہرہ کیا جاتا ہے۔ ایپلی کیشنز میں گھریلو اور صنعتی سرکٹس کا تحفظ شامل ہے، جہاں انتخاب کو موجودہ درجہ بندی (6A-125A)، بریکنگ صلاحیت (گھریلو کے لیے 6kA، صنعتی کے لیے ≥10kA) پر توجہ دینے کی ضرورت ہے۔

ایئر سوئچ سرکٹ بریکر کیا ہے؟

ایئر سوئچ سرکٹ بریکر ایک سرکٹ پروٹیکشن ڈیوائس ہے جو ہوا کو آرک بجھانے والے میڈیم کے طور پر استعمال کرتا ہے۔ اسے اوورلوڈ یا شارٹ سرکٹ کی صورت میں خود بخود بجلی کی فراہمی میں خلل ڈالنے کے لیے ڈیزائن کیا گیا ہے، اس طرح وائرنگ اور آلات دونوں کی حفاظت کو محفوظ بنایا جاتا ہے۔

جب سوئچ تیز کرنٹ کے بہاؤ میں خلل ڈالتا ہے، تو رابطوں کے درمیان ایک شدید، اعلی درجہ حرارت والا برقی قوس بنتا ہے۔ اگر اس قوس کو فوری طور پر نہیں بجھایا جاتا ہے، تو یہ سوئچ کو جلا سکتا ہے یا یہاں تک کہ آگ بھڑکا سکتا ہے۔

ایئر سوئچ میں خاص طور پر ڈیزائن کردہ اندرونی آرک بجھانے والے چیمبر کی خصوصیات ہے۔ جب ایک قوس پیدا ہوتا ہے، تو اسے اس چیمبر میں لے جایا جاتا ہے، جہاں اسے متعدد چھوٹے قوسوں میں تقسیم کیا جاتا ہے اور ارد گرد کی ہوا سے تیزی سے ٹھنڈا کیا جاتا ہے، جس کے نتیجے میں قوس بجھ جاتا ہے۔

درخواست

1. گھریلو آلات کا تحفظ: چھوٹے سرکٹ بریکرز بڑے پیمانے پر ایئر کنڈیشنرز، واشنگ مشینوں اور گھریلو بجلی کی حفاظت کے لیے دیگر گھریلو آلات میں استعمال ہوتے ہیں۔ سامان اور ذاتی حفاظت کی حفاظت کریں۔

2. صنعتی ایپلی کیشنز: ایئر-سوئچ سرکٹ بریکر صنعتی آٹومیشن، پاور سسٹمز اور مواصلاتی آلات، اوورلوڈ اور شارٹ سرکٹ کے تحفظ میں بہت اہم ہیں، جو پیچیدہ برقی نظاموں میں بھی مستحکم آپریشن کو یقینی بنا سکتے ہیں۔

فائدہ

اچھی حفاظت کی کارکردگی: PUGAO کی اپنی تکنیکی ٹیم ہے اور وہ جدید الیکٹرانک کنٹرول ٹیکنالوجی کو اپناتی ہے، جس میں سپر سیفٹی پروٹیکشن فنکشن ہوتا ہے اور بجلی کے غیر معمولی ہونے پر خود بخود بجلی کی سپلائی کاٹ سکتی ہے، اس طرح آگ اور دیگر حادثات کو مؤثر طریقے سے روکا جا سکتا ہے۔

آسان تنصیب اور دیکھ بھال: کمپیکٹ اور آسان، چاہے نئے آلات کی تنصیب ہو یا سرکٹس کی اوور ہالنگ، یہ روزانہ کی دیکھ بھال اور تبدیلی کے لیے آسان اور تیز ہے۔

مضبوط قابل اطلاق: ایئر-سوئچ سرکٹ بریکر کو مختلف الیکٹریکل سسٹمز کی ضروریات کے مطابق بنایا جا سکتا ہے، بشمول تفصیلات کے پیرامیٹرز، برانڈز وغیرہ۔

استعمال کی سفارشات

1. درست شرح شدہ کرنٹ کو منتخب کریں۔

ایئر-سوئچ سرکٹ بریکر کا ریٹیڈ کرنٹ اصل لوڈ کرنٹ سے ≥ 1.2 سے 1.5 گنا ہونا چاہیے۔ بہت کم درجہ بندی کا انتخاب کرنا بار بار ٹرپنگ کا باعث بن سکتا ہے، جب کہ بہت زیادہ درجہ بندی کا انتخاب تحفظ کی حساسیت سے سمجھوتہ کرتا ہے۔ براہ کرم اپنے پروجیکٹ کی مخصوص تفصیلات فراہم کریں، اور PUGAO آپ کی ضروریات کا جائزہ لے گا اور مناسب حل تجویز کرے گا۔

2. لوڈ کی بنیاد پر مناسب ٹرپنگ کریو کا انتخاب کریں۔

قسم B: لائٹنگ اور مزاحمتی بوجھ

قسم C: عام مقصد کا سامان، پاور آؤٹ لیٹس، اور چھوٹی موٹریں۔

قسم D: تیز رفتار کرنٹ اور بڑی موٹروں والا سامان

اگر آپ کو یقین نہیں ہے، تو C-Curve کو منتخب کرنے کو ترجیح دیں، کیونکہ یہ سب سے زیادہ استعداد فراہم کرتا ہے۔

3. مناسب تنصیب

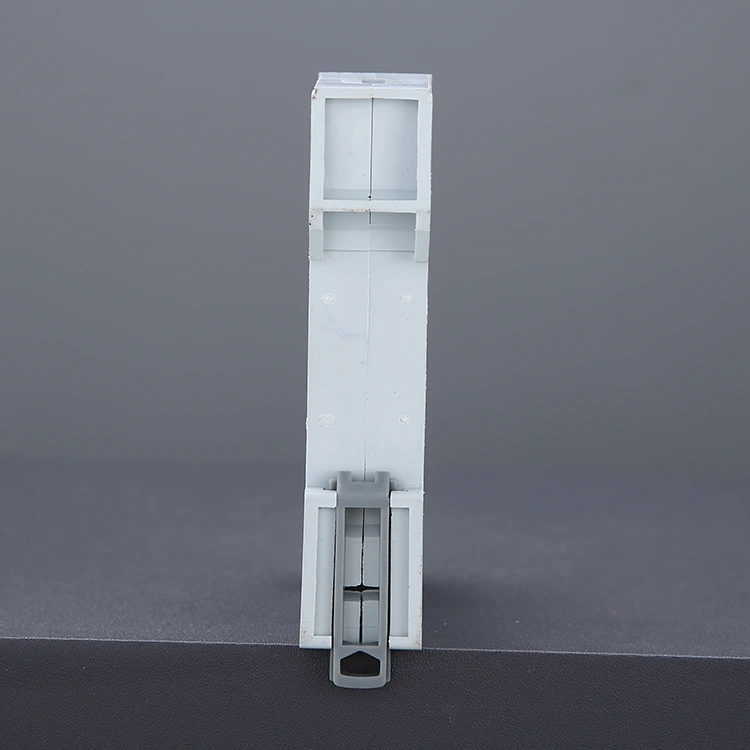

ACB کو انسٹال کرتے وقت، اسے معیاری DIN ریل پر نصب کیا جانا چاہیے۔ وائرنگ ٹرمینلز کو ڈھیلے ہونے اور بعد میں زیادہ گرم ہونے سے بچانے کے لیے محفوظ طریقے سے سخت کیا جانا چاہیے۔ ایسی تاروں کا استعمال کریں جو مخصوص گیج کے تقاضوں کی تعمیل کرتی ہوں (مثال کے طور پر، 32A درجہ بندی کے لیے، ≥ 4mm² کا تار کراس سیکشن تجویز کیا جاتا ہے)۔

تجویز کردہ تنصیب کا ماحول: خشک، ہوا دار ڈسٹری بیوشن باکس کے اندر انسٹال کریں۔ اعلی درجہ حرارت، نمی، یا سنکنرن ماحول کی نمائش سے بچیں؛ اگر ضروری ہو تو، ایک اضافی حفاظتی دیوار لگائیں۔

4. طویل فل لوڈ آپریشن سے گریز کریں۔

اصل آپریٹنگ کرنٹ کو ریٹیڈ ویلیو کے 70%–80% کے اندر رکھنے کی سفارش کی جاتی ہے۔ مکمل بوجھ پر طویل آپریشن درجہ حرارت میں ضرورت سے زیادہ اضافے اور سروس کی زندگی کو مختصر کرنے کا باعث بن سکتا ہے۔

عام فالٹس اور ٹربل شوٹنگ

ایئر-سوئچ سرکٹ بریکرز میں خرابیاں عام طور پر اوور لوڈ، خراب وائرنگ، یا پروڈکٹ کے غلط انتخاب سے ہوتی ہیں۔ مصنوعات کے درست انتخاب، مناسب تنصیب، اور باقاعدہ معائنہ کو یقینی بنا کر، 90% سے زیادہ ممکنہ مسائل سے مؤثر طریقے سے بچا جا سکتا ہے۔

آپ کی مصنوعات کی ترسیل کے ساتھ، ہم تنصیب، استعمال اور دیکھ بھال کے حوالے سے جامع سفارشات فراہم کرتے ہیں۔ عام مسائل کی درج ذیل فہرست ایک مددگار حوالہ کے طور پر کام کرتی ہے۔

1. بار بار ٹرپ کرنا

علامت: ایک مدت تک ہائی پاور اپلائنسز کو چلانے کے بعد، سرکٹ بریکر خود بخود ٹرپ ہو جاتا ہے، اور سوئچ کو لمس میں نمایاں طور پر گرم محسوس ہوتا ہے۔

وجوہات:

ضرورت سے زیادہ بوجھ: سرکٹ کے اندر کام کرنے والے آلات کے ذریعے نکالا جانے والا کل کرنٹ سرکٹ بریکر کی ریٹیڈ کرنٹ کی گنجائش سے زیادہ ہے۔

اعلی محیطی درجہ حرارت: ڈسٹری بیوشن باکس کے اندر گرمی کی خراب کھپت سرکٹ بریکر کے اندرونی تھرمل سینسنگ اجزاء کو وقت سے پہلے متحرک کرنے کا سبب بنتی ہے۔

حل: لوڈ کو تقسیم کرنے کے لیے ایک ہی سرکٹ سے منسلک ہائی پاور آلات کی تعداد کو کم کریں۔

اگر بوجھ واقعی ضروری ہے اور وائرنگ کی موجودہ تصریحات اس کی اجازت دیتی ہیں، تو اعلی کرنٹ ریٹنگ والے سرکٹ بریکر میں اپ گریڈ کریں۔

2. فوری ٹرپنگ

علامت: سرکٹ بریکر کو بند کرنے یا کسی مخصوص آلے میں پلگ لگانے کے فوراً بعد، بریکر فوری طور پر ٹرپ کرتا ہے—اکثر اس کے ساتھ ایک زوردار دھماکے یا چنگاری بھی ہوتی ہے۔

وجوہات:

لائن شارٹ سرکٹ: لائیو تار غیر جانبدار تار کے ساتھ براہ راست رابطے میں آ گیا ہے۔

خراب شدہ آلات: منسلک آلات میں سے ایک کے اندر اندرونی برقی خرابی یا شارٹ سرکٹ واقع ہوا ہے۔

حل: بریکر کو بار بار زبردستی بند کرنے کی کوشش نہ کریں۔ اس مخصوص سرکٹ سے جڑے تمام آلات کو ان پلگ کریں، پھر بریکر کو دوبارہ بند کرنے کی کوشش کریں۔

اگر بریکر مزید ٹرپ نہیں کرتا ہے، تو یہ اشارہ کرتا ہے کہ آلات میں سے ایک ناقص ہے۔ اگر یہ مسلسل ٹرپ کرتا ہے، تو یہ تجویز کرتا ہے کہ دیوار کے اندر لگی ہوئی وائرنگ کو نقصان پہنچا ہے، جس کے لیے کسی پیشہ ور الیکٹریشن سے معائنہ کی ضرورت ہے۔

3. ٹوگل لیور ری سیٹ کرنے میں ناکام ہو جاتا ہے۔

علامت: ٹرپ کرنے کے بعد، ٹوگل لیور ڈھیلا یا لنگڑا محسوس ہوتا ہے۔ جب "آن" پوزیشن پر دھکیل دیا جاتا ہے، تو یہ فوری طور پر "آف" پوزیشن پر واپس آجاتا ہے۔

وجوہات:

خرابی صاف نہیں ہوئی: لائن کے اندر شارٹ سرکٹ یا شدید اوورلوڈ اب بھی موجود ہے۔ سرکٹ بریکر کا "فری ٹرپ" میکانزم تحفظ فراہم کرنے کے لیے مصروف عمل ہے۔

اندرونی میکانزم کو نقصان: ایک انتہائی شارٹ سرکٹ واقعہ کے بعد، ہو سکتا ہے کہ اندرونی رابطے ایک ساتھ مل گئے ہوں، یا مکینیکل اسپرنگس کو تھکاوٹ سے نقصان پہنچا ہو۔

حل: سب سے پہلے، یہ دیکھنے کے لیے چیک کریں کہ کیا بقایا کرنٹ ڈیوائس (RCD) پر ری سیٹ بٹن پاپ آؤٹ ہونے میں ناکام ہو گیا ہے۔

اگر آپ بیرونی خرابیوں کو مسترد کرنے کے بعد بھی بریکر کو بند کرنے سے قاصر ہیں، تو یہ ظاہر کرتا ہے کہ سرکٹ بریکر خود خراب ہو گیا ہے اور اسے تبدیل کرنا ضروری ہے۔

4. ٹرمینل زیادہ گرم ہونا یا ہاؤسنگ کی رنگت

علامت: جلتی ہوئی بدبو کا پتہ چلا ہے، یا سرکٹ بریکر کے وائرنگ ٹرمینلز کے ارد گرد پلاسٹک کا گھر پیلا یا سیاہ نظر آتا ہے۔

وجوہات:

ڈھیلے رابطے: یہ سب سے خطرناک خطرہ ہے۔ پیچ کو مناسب طریقے سے سخت کرنے میں ناکامی رابطے کی مزاحمت کو بڑھاتی ہے، انتہائی گرمی پیدا کرتی ہے۔

غیر مماثل وائر گیج: بہت پتلی تاروں کے استعمال کے نتیجے میں گرمی براہ راست سرکٹ بریکر میں منتقل ہوتی ہے۔

حل: فوری طور پر بجلی کی فراہمی منقطع! تاروں کے جلے ہوئے سروں کو کاٹ دیں، موصلیت کو نئے سرے سے اتاریں، اور پیچ کو محفوظ طریقے سے سخت کریں۔ اگر سرکٹ بریکر کی رہائش گرمی کی وجہ سے خراب ہو گئی ہے، تو پورے یونٹ کو تبدیل کرنا ضروری ہے۔

5. آپریشن کے دوران الگ گونجنے والی آواز

علامت: آپریٹنگ کے دوران، سرکٹ بریکر ایک مدھم لیکن مسلسل برقی مقناطیسی گونجتی ہوئی آواز خارج کرتا ہے (AC کرنٹ کی خصوصیت)۔

وجوہات:

برقی مقناطیسی میکانزم کمپن: اندرونی برقی مقناطیسی بازو ناہموار ہے، یا غیر ملکی اشیاء میکانزم میں داخل ہو چکی ہیں۔

زیادہ کرنٹ لوڈ: پوری صلاحیت کے قریب کام کرتے وقت، مقناطیسی میدان کی قوتیں اندرونی اجزاء کو قدرے گونجنے کا سبب بنتی ہیں۔

حل: ایک بہت ہی ہلکی گونجنے والی آواز عام طور پر عام ہے۔ تاہم، اگر آواز اونچی یا شدید ہو — خاص طور پر اگر زیادہ گرمی کے ساتھ ہو — یہ ظاہر کرتا ہے کہ اندرونی اجزاء بوڑھے ہو رہے ہیں۔ یونٹ کو تبدیل کرنے کی سفارش کی جاتی ہے۔
