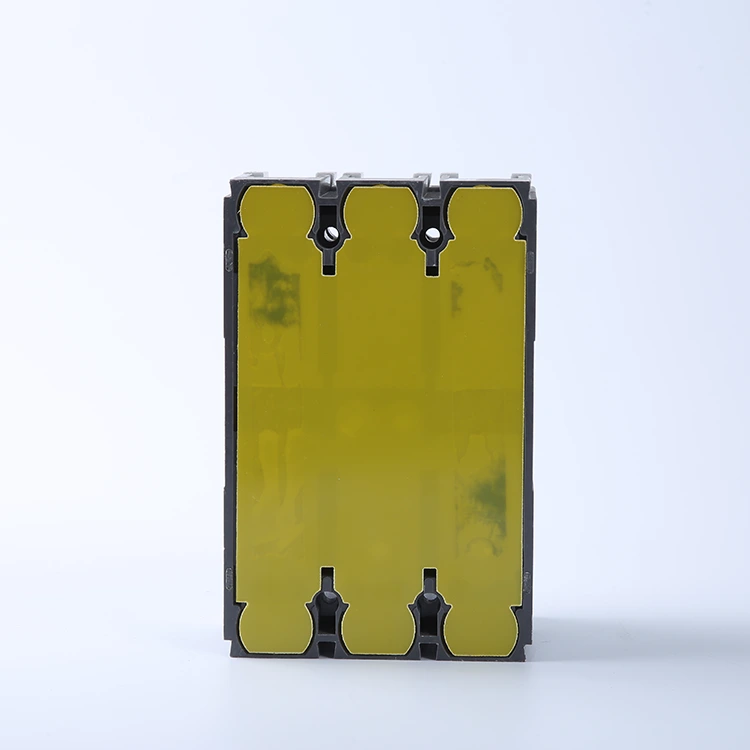

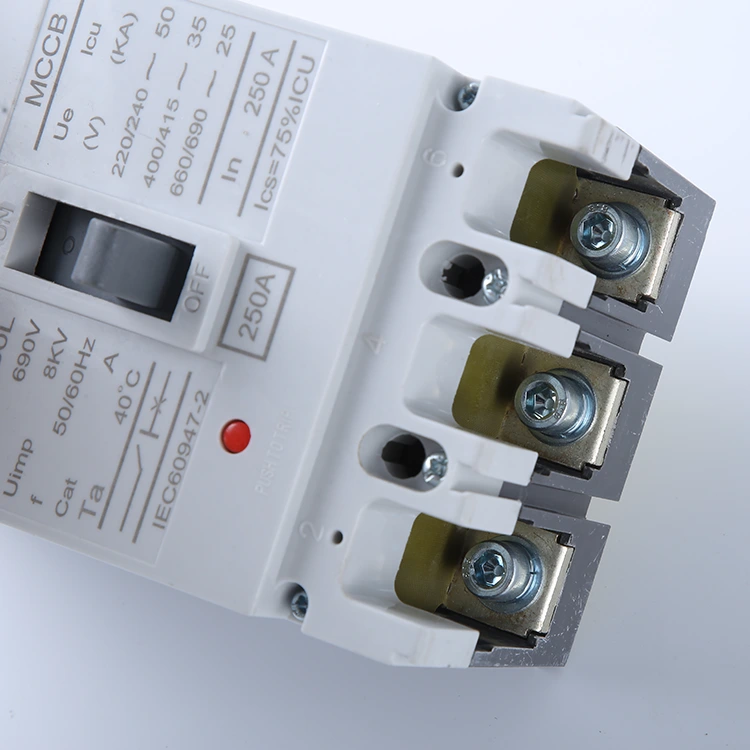

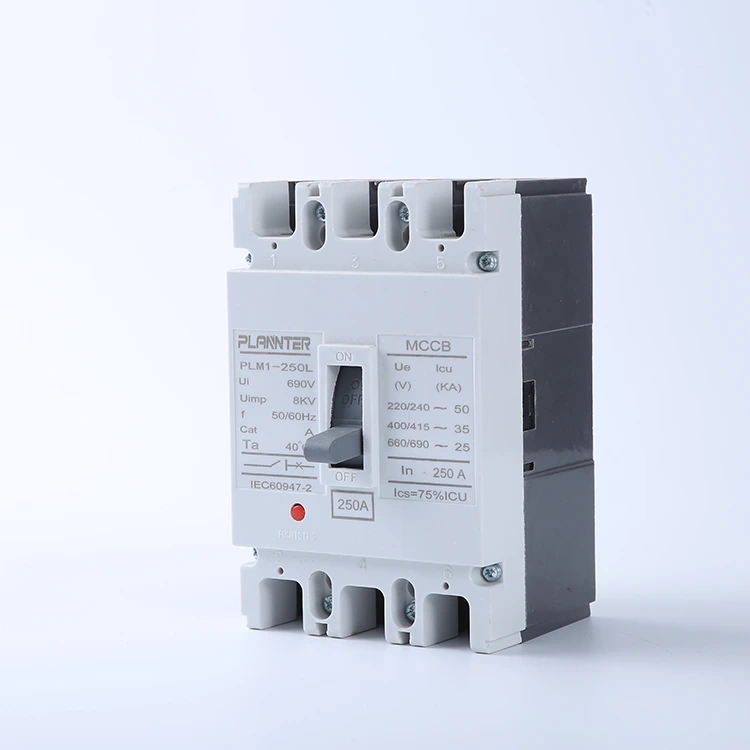

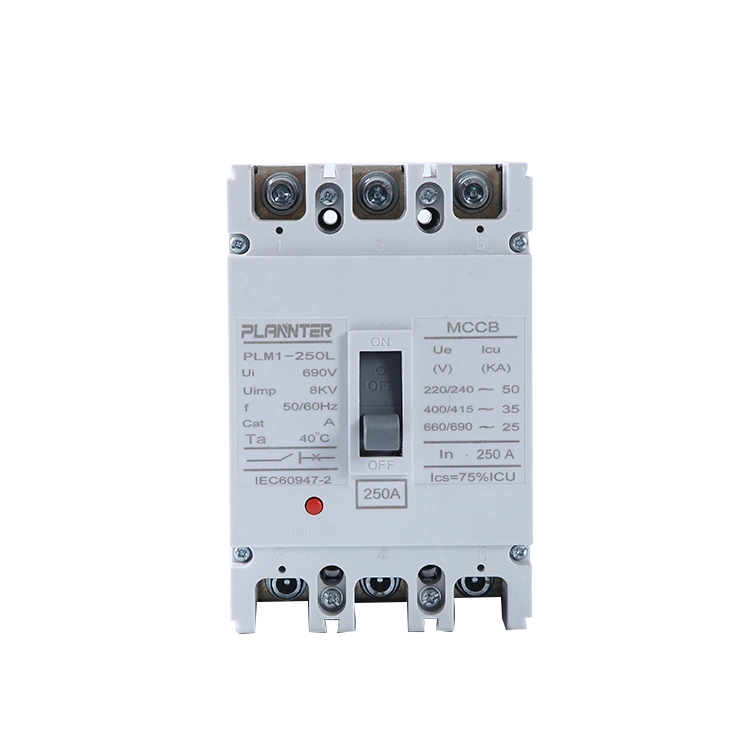

AC ہائی وولٹیج مولڈ کیس سرکٹ بریکر

ایکAC ہائی وولٹیج مولڈ کیس سرکٹ بریکرایک مضبوط سرکٹ پروٹیکشن ڈیوائس ہے جو زیادہ کرنٹ بوجھ اور انتہائی شارٹ سرکٹ کے حالات کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ یہ آپ کے پاور سسٹم کے لیے "حتمی دفاع" کا کام کرتا ہے، شدید خرابی کے حالات میں بھی رکاوٹ کو یقینی بناتا ہے۔

آرک ریزسٹنٹ اور اثر مزاحم مواد کے ساتھ بنائے گئے، یہ بریکر جہتی طور پر مستحکم کارکردگی فراہم کرتے ہیں، جو انہیں بڑے پیمانے پر آپریشنز کے لیے پاور کنٹرول کیبینٹ کے اندر قابل اعتماد کور بناتے ہیں۔

کلیدی خصوصیات اور وضاحتیں

وولٹیج کی حد

درجہ بند آپریٹنگ وولٹیج:AC 400V/690V؛ AC ہائی وولٹیج مولڈ کیس سرکٹ بریکر صنعتی گریڈ ہائی وولٹیج پاور ڈسٹری بیوشن ایپلی کیشنز کے لیے موزوں ہے اور تھری فیز، تھری وائر سسٹم کو سپورٹ کرتا ہے۔

موصلیت کی کارکردگی:ہائی وولٹیج کے ماحول میں موصلیت کی حفاظت کو یقینی بناتے ہوئے، 3000V پاور فریکوئنسی اور وولٹیج کو برداشت کرنے والی 8kV امپلس کی خصوصیات۔

توڑنے کی صلاحیت

الٹیمیٹ شارٹ سرکٹ Brاخراج کی صلاحیت:Icu 65kA–100kA تک پہنچ جاتا ہے، انتہائی شارٹ سرکٹ کی خرابیوں کے دوران سرکٹ میں تیزی سے رکاوٹ کو نظام کے دفاع کی آخری لائن کے طور پر کام کرنے کے قابل بناتا ہے۔

سروس شارٹ سرکٹ توڑنے کی صلاحیت:Ics ≥ 50kA، ایک سے زیادہ فالٹ رکاوٹوں کے بعد بھی ڈیوائس کو فعال رہنے کی اجازت دیتا ہے، اس طرح دیکھ بھال کے اخراجات کو کم کرتا ہے۔

موجودہ ریٹنگز

شرح شدہ موجودہ:250A–1600A کی ایک رینج کا احاطہ کرتا ہے، معیاری وضاحتیں جیسے کہ 250A، 400A، 630A، 800A، 1000A، 1250A، اور 1600A کو معاونت فراہم کرتا ہے تاکہ لوڈ کی متنوع ضروریات کو پورا کیا جا سکے۔

سایڈست سفر کی ترتیبات:80%–100% In کی تھرمل ٹرپ رینج اور 4–10 In کی مقناطیسی ٹرپ رینج کو نمایاں کرتا ہے، جو پریشان کن ٹرپنگ کو روکنے کے لیے منتخب تحفظ کو فعال کرتا ہے۔

آپریٹنگ حالات

محیطی درجہ حرارت:-25°C سے +70°C، صنعتی ماحول میں درجہ حرارت کے انتہائی اتار چڑھاؤ کو برداشت کرنے کے قابل۔

چڑھنے کا طریقہ:فکسڈ یا واپس لینے کے قابل قسم؛ افقی/عمودی بس بار کنکشن کو سپورٹ کرتا ہے اور معیاری ڈسٹری بیوشن کیبنٹ کی تنصیب کے طول و عرض کے ساتھ مطابقت رکھتا ہے۔

تحفظ کی کلاس:IP20 (کابینہ کی تنصیب کے لیے)؛ ہاؤسنگ اعلی درجہ حرارت مزاحم، اثر مزاحم انجینئرنگ پلاسٹک سے تعمیر کی گئی ہے اور IEC 60947-2 معیار کے مطابق ہے۔

کلیدی فرق: کم وولٹیج بمقابلہ ہائی وولٹیج توڑنے والے

کم وولٹیج (LV) اور ہائی وولٹیج (HV) تحفظ کے درمیان فرق کو سمجھنا آپ کے بجلی کی تقسیم کے نظام کے لیے صحیح آلات کا انتخاب کرنے کے لیے بہت ضروری ہے۔ یہاں ان کا موازنہ کرنے کا طریقہ ہے:

کم وولٹیج (LV) بریکرز

• وولٹیج کی حد:عام طور پر **1000V AC** تک کے سسٹمز کے لیے درجہ بندی کی جاتی ہے۔ عام درجہ بندیوں میں رہائشی اور ہلکے تجارتی استعمال کے لیے 240V اور 400V شامل ہیں۔
• درخواستیں:گھریلو ڈسٹری بیوشن بورڈز، چھوٹی تجارتی عمارتوں اور حتمی سرکٹ پروٹیکشن (روشنی، ساکٹ) میں بڑے پیمانے پر استعمال کیا جاتا ہے۔
• سائز اور پیچیدگی:عام طور پر کمپیکٹ (مثلاً، MCBs) اور ڈیزائن میں آسان، پیچیدہ آرک کنٹرول سسٹم کے بغیر بنیادی اوورلوڈ اور شارٹ سرکٹ کے تحفظ پر توجہ مرکوز کرتے ہیں۔

ہائی وولٹیج (HV) بریکرز

• وولٹیج کی حد:میڈیم سے ہائی وولٹیج سسٹمز کے لیے ڈیزائن کیا گیا ہے، اکثر **3.3kV سے لے کر 72.5kV** یا اس سے زیادہ تک۔
• قوس بجھانا:کیونکہ ہائی وولٹیج طاقتور آرکس بناتا ہے، یہ بریکرز (جیسے ہمارےAC ہائی وولٹیج مولڈ کیس سرکٹ بریکر) تیز رفتار آرک بجھانے والی ٹیکنالوجیز کی ضرورت ہوتی ہے، جیسے ویکیوم بوتلیں، SF6 گیس، یا خصوصی گرڈز، کرنٹ کو محفوظ طریقے سے روکنے کے لیے۔
• درخواستیں:بھاری صنعتی پلانٹس، پاور جنریشن سٹیشنوں، بڑے ٹرانسفارمرز، اور مین ڈسٹری بیوشن فیڈرز کے لیے ضروری ہے جہاں قابل اعتمادی اہم ہے۔
• تحفظ:عین مطابق انتخابی کوآرڈینیشن اور ریموٹ کنٹرول کی صلاحیتوں کے لیے اکثر جدید ترین الیکٹرانک ٹرپ یونٹس سے لیس ہوتے ہیں۔

ہائی وولٹیج سرکٹ بریکر کی اقسام کیا ہیں؟

ہائی وولٹیج سرکٹ بریکرز کو اس میڈیم کے لحاظ سے درجہ بندی کیا جاتا ہے جسے وہ برقی قوس کو بجھانے کے لیے استعمال کرتے ہیں۔ نظام کی حفاظت اور کارکردگی کے لیے صحیح قسم کا انتخاب ضروری ہے۔

ویکیوم سرکٹ بریکر (VCB)

• اصول:ایک ویکیوم (دباؤ <10⁻⁴ Pa) کو قوس بجھانے اور موصلیت کا ذریعہ کے طور پر استعمال کرتا ہے۔ گیس کے مالیکیولز کی عدم موجودگی آرک کے لیے خود کو برقرار رکھنا انتہائی مشکل بنا دیتی ہے۔
• اہم خصوصیات:کومپیکٹ سائز، طویل سروس کی زندگی، اور بحالی سے پاک آپریشن۔ وہ ماحول دوست ہیں کیونکہ وہ گیس یا تیل کا استعمال نہیں کرتے ہیں۔
• درخواست:درمیانے وولٹیج (40.5kV تک) انڈور سوئچ گیئر ایپلی کیشنز میں غالب۔

SF6 سرکٹ بریکر

• اصول:سلفر ہیکسافلوورائیڈ (SF6) گیس کا استعمال کرتا ہے، جس میں ہوا کی موصلیت کی طاقت ~2.5x ہے اور قوس بجھانے کی صلاحیت ہوا سے ~100x بہتر ہے۔
• اہم خصوصیات:ہائی وولٹیج (HV) اور اضافی ہائی وولٹیج (EHV) ٹرانسمیشن نیٹ ورکس میں بہترین کارکردگی۔ وہ قابل اعتماد ہیں لیکن گیس کے اخراج کو روکنے کے لیے سخت سگ ماہی کی ضرورت ہوتی ہے۔
• درخواست:سب سٹیشنز اور آؤٹ ڈور ہائی وولٹیج ٹرانسمیشن لائنوں (72.5kV سے اوپر) میں بڑے پیمانے پر استعمال کیا جاتا ہے۔

ایئر بلاسٹ سرکٹ بریکر

• اصول:قوس کو اڑانے، اسے ٹھنڈا کرنے اور اسے تیزی سے بجھانے کے لیے کمپریسڈ ہوا کے ہائی پریشر دھماکے کا استعمال کرتا ہے۔
• اہم خصوصیات:تیز آپریشن اور آگ سے محفوظ (کوئی تیل نہیں)۔ تاہم، وہ شور مچاتے ہیں اور ان کے لیے ایک پیچیدہ ایئر کمپریسر سسٹم کی ضرورت ہوتی ہے۔
• درخواست:تاریخی طور پر بہت زیادہ وولٹیج (EHV) سسٹمز کے لیے استعمال کیا جاتا ہے، حالانکہ جدید گرڈز میں SF6 اور VCBs سے بڑی حد تک تبدیل کیا جاتا ہے۔

AC ہائی وولٹیج MCCB کہاں فٹ ہوتا ہے؟

جبکہ VCBs اور SF6 بریکر ٹرانسمیشن لیول وولٹیجز کو ہینڈل کرتے ہیں،AC ہائی وولٹیج MCCBصنعتی میڈیم وولٹیج کی تقسیم کے لیے انجنیئر کیا گیا ہے (مثال کے طور پر، 690V سے 3.6kV)۔ یہ معیاری کم وولٹیج بریکرز اور بڑے پیمانے پر ہائی وولٹیج سوئچ گیئر کے درمیان فرق کو ختم کرتا ہے، جو بھاری مشینری اور پاور سینٹرز کے لیے مضبوط تحفظ فراہم کرتا ہے۔

اکثر پوچھے گئے سوالات

وولٹیج کی درجہ بندی (Un) کیا ہے؟

ہمارے لیے درجہ بند آپریشنل وولٹیج (Un)AC ہائی وولٹیج MCCBعام طور پر **690V AC** تک ہوتی ہے۔ یہ درجہ بندی اس بات کو یقینی بناتی ہے کہ بریکر ہائی وولٹیج صنعتی ماحول جیسے بڑے پاور سینٹرز اور بھاری مشینری میں سرکٹس کو محفوظ طریقے سے چلا سکتا ہے اور الگ کر سکتا ہے۔

کیا میں ٹرانسفارمر پرائمری سائیڈ کے لیے معیاری MCCB استعمال کرسکتا ہوں؟

ہاں، لیکن اس کے لیے محتاط انتخاب کی ضرورت ہے۔ بریکر کو ٹرانسفارمر کے انرش کرنٹ کو بغیر کسی پریشانی کے ٹرپ کرنا چاہیے۔ ہماریAC ہائی وولٹیج MCCBسیریز میں قابل ایڈجسٹ مقناطیسی سفر کی ترتیبات (مثلاً 4–10 بار اندر) کی خصوصیات ہیں، جو آپ کو شارٹ سرکٹ سے تحفظ فراہم کرتے ہوئے انرش کرنٹ کو برداشت کرنے کے لیے کافی اونچی حد سیٹ کرنے کی اجازت دیتی ہے۔

عام موجودہ رینج کیا ہے؟

ہائی وولٹیج مولڈ کیس سرکٹ بریکر عام طور پر معیاری چھوٹے بریکرز کے مقابلے میں زیادہ ایمپریج کی ضروریات کو پورا کرتے ہیں۔ ہماری حد عام طور پر اس سے پھیلی ہوئی ہے۔250A تک 2500A تک، انہیں مین ڈسٹری بیوشن فیڈرز اور بڑے صنعتی بوجھ کے لیے موزوں بنانا۔

وہ فیوز سے کیسے مختلف ہیں؟

• دوبارہ ترتیب دینے کے قابل:فیوز کے برعکس جنہیں خرابی کے بعد تبدیل کرنا ضروری ہے، MCCB کو ٹرپ کرنے کے بعد دوبارہ ترتیب دیا جا سکتا ہے۔
• سایڈستیت:MCCBs ایڈجسٹ ٹرپ سیٹنگز (تھرمل اور میگنیٹک) کی اجازت دیتے ہیں، عین تحفظ کوآرڈینیشن پیش کرتے ہیں جو فکسڈ فیوز فراہم نہیں کر سکتے۔
• سوئچنگ:ایک MCCB دیکھ بھال کے لیے بجلی منقطع کرنے کے لیے دستی سوئچ کے طور پر کام کر سکتا ہے۔

اگر میں DC سسٹم پر AC بریکر استعمال کروں تو کیا ہوگا؟

ایسا مت کرو۔AC بریکر الیکٹریکل آرک کو بجھانے کے لیے متبادل کرنٹ کراسنگ صفر پر انحصار کرتے ہیں۔ ڈی سی کرنٹ صفر کو عبور نہیں کرتا، یعنی آرک نہیں بجھے گا اور آگ یا دھماکے کا سبب بن سکتا ہے۔ آپ کو DC ایپلی کیشنز کے لیے خاص طور پر درجہ بندی والا بریکر استعمال کرنا چاہیے۔

آپ ہائی وولٹیج MCCB کو کیسے محفوظ طریقے سے تبدیل کرتے ہیں؟

حفاظت سب سے اہم ہے۔ ان اقدامات پر عمل کریں:

1. توانائی کم کرنا:اپ اسٹریم پاور سپلائی بند کریں اور صفر وولٹیج کی تصدیق کریں۔
2. لاک آؤٹ/ٹیگ آؤٹ:حادثاتی طور پر دوبارہ متحرک ہونے سے بچنے کے لیے لاک آؤٹ ڈیوائسز لگائیں۔
3. منقطع کریں:لائن کو ہٹا دیں اور کیبلز لوڈ کریں (اور اگر قابل اطلاق ہو تو غیر جانبدار)۔
4. تبدیل کریں:پرانے یونٹ کو ان ماؤنٹ کریں اور نیا انسٹال کریں۔AC ہائی وولٹیج مولڈ کیس سرکٹ بریکراس بات کو یقینی بناتے ہوئے کہ تمام کنکشنز مینوفیکچرر کی وضاحتوں کے مطابق ہیں۔
