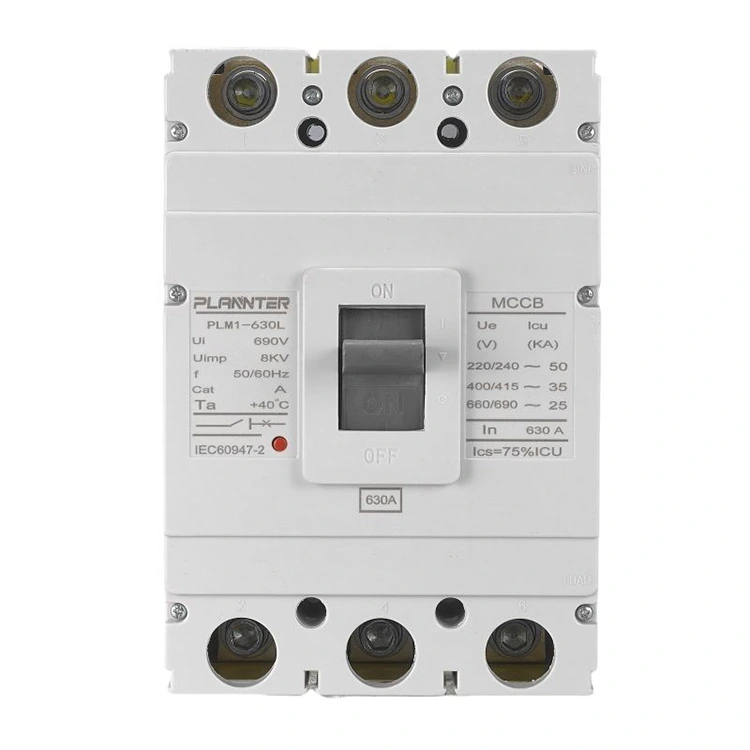

صنعتی AC مولڈ کیس بریکر

بطور رہنماچین فراہم کنندہ14 سال کی مینوفیکچرنگ ایکسیلنس کے ساتھ، PUGAO (Plannter Electric)صنعتی AC مولڈ کیس بریکر630A سیریز۔ ہیوی ڈیوٹی پاور ڈسٹری بیوشن کے لیے تیار کردہ، یہ بریکر بڑے پیمانے پر برقی ڈھانچے کی حفاظت کے لیے سخت پائیداری کے ساتھ اعلی توڑنے کی صلاحیت کو یکجا کرتا ہے۔

ایک صنعتی AC مولڈ کیس بریکر کیا ہے؟

دیصنعتی AC مولڈ کیس بریکرایک بھاری صلاحیت کا حفاظتی آلہ ہے جو زیادہ موجودہ بوجھ کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے جبکہ اوورلوڈز اور شارٹ سرکٹ کے خلاف درست دفاع فراہم کرتا ہے۔ یہ صنعتی نیٹ ورکس میں بنیادی حفاظتی دروازے کے طور پر کام کرتا ہے، اس بات کو یقینی بناتا ہے کہ انتہائی خرابی کے حالات میں بھی نیچے دھارے کا سامان محفوظ رہے۔

کیس ڈیزائن: اعلیٰ موصلیت اور استحکام

• مولڈ ہاؤسنگ:اعلی طاقت، شعلہ retardant جامع مواد کے ساتھ بنایا گیا ہے جو غیر معمولی ڈائی الیکٹرک طاقت فراہم کرتا ہے۔
• کومپیکٹ فوٹ پرنٹ:آپٹمائزڈ ڈیزائن سوئچ گیئرز اور پاور کیبینٹ کے اندر تھرمل ڈسپیشن پر سمجھوتہ کیے بغیر اعلی کثافت کی تنصیب کی اجازت دیتا ہے۔
• ماحولیاتی لچک:اندرونی میکانزم کو صنعتی دھول، نمی اور کیمیائی بخارات سے بچانے کے لیے کیس کو سیل کر دیا گیا ہے۔

موجودہ درجہ بندی: بھاری بوجھ کے لیے موزوں

ہماریصنعتی AC مولڈ کیس بریکرخاص طور پر ہائی ڈیمانڈ ایپلی کیشنز کے لیے تیار کیا گیا ہے:

• شرح شدہ موجودہ:630A، مین ڈسٹری بیوشن بورڈز اور بڑی مشینری کے لیے مثالی۔
• توڑنے کی صلاحیت:50 kA کی اعلی Ics (ریٹیڈ سروس بریکنگ کیپیسیٹی) اور 65 kA کی Icu (الٹیمیٹ بریکنگ کیپیسیٹی) کی خصوصیات، اس بات کو یقینی بناتا ہے کہ شدید خرابیوں کے بعد بھی یونٹ فعال رہے۔
• مستحکم آپریشن:مصروف صنعتی ماحول میں پریشان کن ٹرپنگ کو روکنے کے لیے درجہ بند کرنٹ کے 1.05 گنا پر مستحکم رہنے کے لیے کیلیبریٹ کیا گیا ہے۔

میکانزم: صحت سے متعلق اور تیز ردعمل

کے اندرونی میکانزمصنعتی AC مولڈ کیس بریکردرستگی اور لمبی عمر دونوں کے لیے ڈیزائن کیا گیا ہے:

• سایڈست فوری سفر:مقناطیسی ٹرپ سیٹنگز (Im) کو 3.15 kA سے 6.3 kA تک ایڈجسٹ کیا جا سکتا ہے تاکہ مخصوص لائن کی رکاوٹوں کو پورا کیا جا سکے۔
• الٹرا فاسٹ رکاوٹ:شارٹ سرکٹ ایونٹ کے دوران 20 ایم ایس کے اندر آرکس کو بجھانے اور سرکٹس کو منقطع کرنے کے قابل۔
• برداشت کا تجربہ کیا گیا:مکمل 630A لوڈ پر 20,000 آپریشنز کی مکینیکل لائف اور 5,000 سائیکلوں کی برقی زندگی کے لیے تصدیق شدہ۔
• مختصر وقت کا مقابلہ:بہترین متحرک اور تھرمل استحکام فراہم کرتے ہوئے 1 سیکنڈ کے لیے 55 kA کے اعلی موجودہ تسلسل کو برداشت کر سکتا ہے۔

کلیدی خصوصیات اور خصوصیات

دیصنعتی AC مولڈ کیس بریکر630A سیریز جدید انفراسٹرکچر کے سخت تقاضوں کو سنبھالنے کے لیے بنائی گئی ہے۔ درست انجینئرنگ سے لے کر ماڈیولر لچک تک، یہ خصوصیات یقینی بناتی ہیں کہ آپ کے برقی نظام محفوظ، موثر اور بین الاقوامی معیارات کے مطابق رہیں۔

1. اعلی مداخلت کی صلاحیت

ہماریصنعتی AC مولڈ کیس بریکربغیر کسی ناکامی کے انتہائی برقی خرابیوں کا انتظام کرنے کے لیے ڈیزائن کیا گیا ہے۔

• Icu/ICs کارکردگی:65kA حتمی بریکنگ صلاحیت تک پہنچنا، سروس بریکنگ کی گنجائش (Ics) کے ساتھ 50kA پر برقرار ہے۔
• فالٹ آئیسولیشن:نیچے کی طرف صنعتی مشینری کو پہنچنے والے نقصان کو روکنے کے لیے 20ms کے اندر آرکس کو تیزی سے بجھا دیتا ہے۔

2. سایڈست سفر کی ترتیبات

صنعتی ماحول میں لچک کلیدی حیثیت رکھتی ہے۔ دیصنعتی AC مولڈ کیس بریکرٹھوس حفاظتی رکاوٹ کو برقرار رکھتے ہوئے پریشانی کے ٹرپنگ کو روکنے کے لئے ٹھیک ٹیوننگ کی اجازت دیتا ہے۔

• اوورلوڈ ایڈجسٹمنٹ:1.05x ریٹیڈ کرنٹ پر مستحکم آپریشن؛ 1.3x ریٹیڈ کرنٹ پر ایک گھنٹے کے اندر قابل اعتماد منقطع۔
• فوری مقناطیسی سفر:3.15 kA سے 6.3 kA کے درمیان مختلف لائن رکاوٹوں کے مطابق ایڈجسٹ ایبل سیٹنگز (Im)۔

3. تھرمل مقناطیسی اور الیکٹرانک ٹرپ یونٹس

ایک پیشہ ور کے طور پرچین فراہم کنندہہم مختلف حفاظتی پروفائلز کو پورا کرنے کے لیے مختلف ٹرپ ٹیکنالوجیز پیش کرتے ہیں:

• تھرمل مقناطیسی:معیاری صنعتی بوجھ کے لیے قابل اعتماد دائمی اور برقی مقناطیسی تحفظ۔
• الیکٹرانک ٹرپ (اختیاری):پیچیدہ پاور ڈسٹری بیوشن نیٹ ورکس کے لیے بہتر درستگی جس کے لیے ڈیجیٹل منطق اور تیز تر رسپانس ٹائم کی ضرورت ہوتی ہے۔

4. وسیع موجودہ رینج

630A فریم درمیانے سے بڑی بجلی کی ضروریات کے لیے ایک مضبوط حل کے طور پر کام کرتا ہے، جو آپ کے ڈسٹری بیوشن نیٹ ورک میں منسلک بوجھ اور لائنوں کے وسیع اسپیکٹرم میں مستقل تحفظ کو یقینی بناتا ہے۔

5. کومپیکٹ اور ماڈیولر ڈیزائن

جدید سوئچ گیئر میں خلائی کارکردگی اہم ہے۔ دیصنعتی AC مولڈ کیس بریکرایک اعلی طاقت والی مولڈ ہاؤسنگ کی خصوصیات ہے جو ڈائی الیکٹرک طاقت کو زیادہ سے زیادہ کرتا ہے جبکہ اعلی کثافت کیبنٹ کی تنصیبات کے لیے مجموعی طور پر قدموں کے نشان کو کم سے کم کرتا ہے۔

6. کثیر قطب تحفظ

ہمارا معیاری 3-قطب ڈیزائن تمام مراحل میں مطابقت پذیر آپریشن کو یقینی بناتا ہے۔ یہ منسلک میکانزم تھری فیز موٹرز کی حفاظت اور خرابی کے دوران سسٹم کی مکمل تنہائی کو یقینی بنانے کے لیے اہم ہے۔

7. لوازمات اور مواصلات

اپنے کو بہتر بنائیںصنعتی AC مولڈ کیس بریکرمختلف قسم کے فیلڈ میں انسٹال ہونے والے لوازمات کے ساتھ:

• شنٹ ٹرپس اور انڈر وولٹیج ریلیز:ریموٹ ایمرجنسی شٹ ڈاؤن اور وولٹیج کی نگرانی کے لیے۔
• معاون اور الارم رابطے:سنٹرلائزڈ کنٹرول رومز یا PLCs کو ریئل ٹائم اسٹیٹس فیڈ بیک کے لیے۔

8. ماحولیاتی مضبوطی

ہمارے میں تیار کردہچین کی فیکٹریسخت ISO9001 کوالٹی کنٹرولز کے ساتھ، ان بریکرز کی جانچ کی جاتی ہے:

• متحرک اور تھرمل استحکام:1 سیکنڈ کے لیے 55kA قلیل مدتی تحریکوں کو برداشت کرنے کے قابل۔
• لمبی عمر:مکمل بوجھ پر 20,000 آپریشنز اور 5,000 برقی سائیکلوں کی ثابت شدہ میکانیکل برداشت۔

اکثر پوچھے گئے سوالات

صنعتی اور تجارتی MCCB میں کیا فرق ہے؟

جبکہ دونوں سرکٹ تحفظ فراہم کرتے ہیں، ایکصنعتی AC مولڈ کیس بریکرخاص طور پر کمرشل گریڈ یونٹس کے مقابلے میں بھاری ڈیوٹی کے لیے بنایا گیا ہے:

• وولٹیج/موجودہ ہینڈلنگ:صنعتی ماڈلز، ہماری 630A سیریز کی طرح، زیادہ مسلسل بوجھ اور نمایاں طور پر زیادہ شارٹ سرکٹ میں خلل ڈالنے کی صلاحیتوں (65kA تک) کے لیے ڈیزائن کیے گئے ہیں۔
• مضبوطی:صنعتی اکائیوں میں فیکٹری سیٹنگز میں عام طور پر اعلی موجودہ تحریکوں (مثلاً 1 سیکنڈ کے لیے 55kA) کا مقابلہ کرنے کے لیے بہتر تھرمل اور متحرک استحکام نمایاں ہوتا ہے۔
• سایڈستیت:فکسڈ سیٹنگ کمرشل بریکرز کے برعکس، صنعتی ورژن متنوع مشینری کو ایڈجسٹ کرنے کے لیے تھرمل اور مقناطیسی دونوں سفروں کے لیے وسیع ایڈجسٹمنٹ رینج پیش کرتے ہیں۔

صنعتی MCCBs کے لیے عام درخواستیں کیا ہیں؟

دیصنعتی AC مولڈ کیس بریکریہ ایک ورسٹائل جزو ہے جو مختلف اعلی مانگ والے ماحول میں پایا جاتا ہے:

• موٹر تحفظ:بڑی تھری فیز موٹرز کی حفاظت کے لیے مثالی، اوورلوڈ پروٹیکشن فراہم کرتے ہوئے بغیر کسی پریشانی کے ہائی انرش کرنٹ کو سنبھالنا۔
• پینل بورڈز اور سوئچ بورڈز:ڈسٹری بیوشن بورڈز میں مرکزی آنے والے یا جانے والے تحفظ یونٹ کے طور پر کام کرتا ہے، پورے برانچ سرکٹس کی حفاظت کو یقینی بناتا ہے۔
• صنعتی آٹومیشن:الیکٹریکل فالٹس کے دوران قابل اعتماد، خودکار پاور آئسولیشن فراہم کرنے کے لیے پیچیدہ پروڈکشن لائنوں اور PLC کے زیر کنٹرول سسٹمز میں مربوط۔

ایم سی سی بی اور اے سی بی میں کیا فرق ہے؟

اپنی سہولت کے لیے صحیح تحفظ کو منتخب کرنے کے لیے امتیاز کو سمجھنا بہت ضروری ہے:

• کردار:ایک MCCB (مولڈڈ کیس سرکٹ بریکر) عام طور پر 1600A تک کے کرنٹ کے لیے استعمال ہوتا ہے اور ایک کمپیکٹ، سیل شدہ ڈیزائن پیش کرتا ہے۔ ایک ACB (ایئر سرکٹ بریکر) بہت زیادہ موجودہ ایپلی کیشنز (6300A تک) کے لیے استعمال ہوتا ہے اور عام طور پر پورے پلانٹ کے لیے اہم آنے والے بریکر کے طور پر کام کرتا ہے۔
• دیکھ بھال:دیصنعتی AC مولڈ کیس بریکراس کے سیل شدہ "مولڈ کیس" ڈیزائن کی وجہ سے بڑی حد تک دیکھ بھال سے پاک ہے۔ اس کے برعکس، ACBs میں قابل رسائی اندرونی حصے ہوتے ہیں جن کے لیے باقاعدگی سے چکنا اور رابطہ معائنہ کی ضرورت ہوتی ہے۔

کیوں PUGAO انڈسٹریل AC مولڈ کیس بریکر کا انتخاب کریں؟

چین میں مقیم ایک پیشہ ور سپلائر کے طور پر، PUGAO صنعتی AC مولڈ کیس سرکٹ بریکرز پیش کرنے کے لیے مینوفیکچرنگ کی 14 سال کی مہارت کا فائدہ اٹھاتا ہے—دنیا بھر میں بجلی کی تقسیم کے نظام کے لیے ترجیحی انتخاب:

غیر معمولی بریکنگ پرفارمنس: 65kA تک کی الٹیمیٹ بریکنگ صلاحیت (Icu) اور 50kA کی سروس بریکنگ صلاحیت (Ics) کے حامل، یہ بریکر اس بات کو یقینی بناتے ہیں کہ شارٹ سرکٹ کی خرابیوں کو دور کرنے کے بعد بھی سامان مکمل طور پر فعال اور کارآمد رہے، اس طرح تبدیلی کے اخراجات میں نمایاں کمی واقع ہوتی ہے۔

درست تحفظ کے طریقہ کار: مستحکم تھرمل مقناطیسی ٹرپنگ کے ساتھ، یونٹس ریٹیڈ کرنٹ سے 1.05 گنا پر پریشانی سے محفوظ رہتے ہیں۔ مزید برآں، وہ 20ms سے کم کے فوری شارٹ سرکٹ رسپانس ٹائم پر فخر کرتے ہیں، جو آپ کے صنعتی بوجھ کے لیے ایک مضبوط دفاعی لائن قائم کرتے ہیں۔

انتہائی صنعتی پائیداری: سخت امتحان پاس کرنے کے بعد، یہ بریکرز 20,000 سائیکلوں کی مکینیکل زندگی اور مکمل بوجھ کے حالات میں 5,000 سائیکلوں کی برقی زندگی پیش کرتے ہیں، جبکہ 1 سیکنڈ کے لیے 55kA کے مختصر وقت کے تھرمل استحکام کے اضافے کو برداشت کرنے کی بھی صلاحیت رکھتے ہیں۔

جامع مینوفیکچرنگ سسٹم: ہمارے چین میں قائم فیکٹری کے جغرافیائی فوائد سے فائدہ اٹھاتے ہوئے، ہم سختی سے ISO 9001 معیارات پر عمل کرتے ہیں اور OEM/ODM حسب ضرورت کو سپورٹ کرنے کے لیے مشین ویژن انسپیکشن ٹیکنالوجی کو شامل کرتے ہیں، اس طرح ہم فراہم کردہ ہر ایک پروڈکٹ کے مستقل معیار اور قابل اعتماد کی ضمانت دیتے ہیں۔
