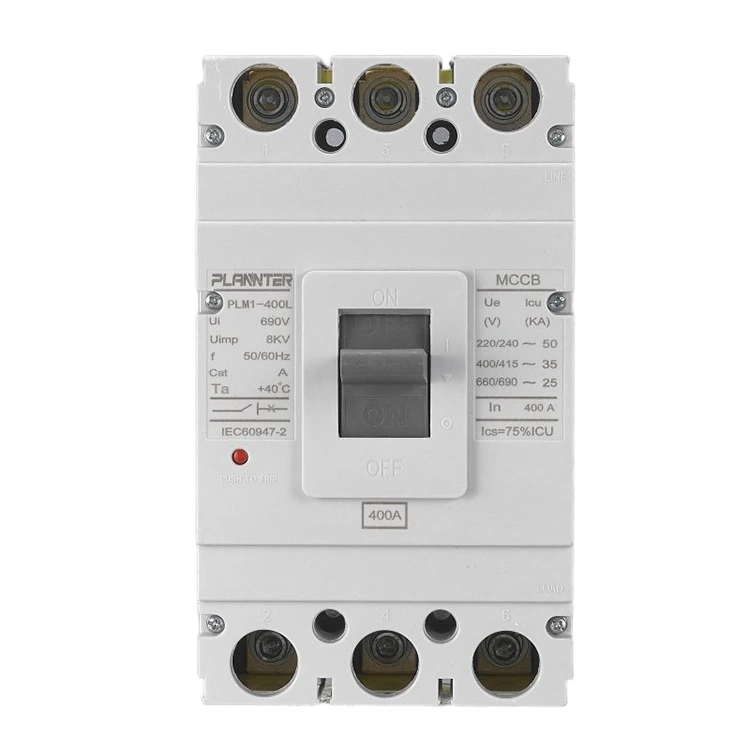

الیکٹریکل 400A AC مولڈ کیس سرکٹ بریکر

الیکٹریکل 400A AC MCCB کی تکنیکی تفصیلات

• شرح شدہ موجودہ (میں):400A
• ریٹیڈ آپریشنل وولٹیج (Ue):AC 400V / 415V
• شرح شدہ موصلیت وولٹیج (Ui):AC 800V تک
• شرح شدہ تعدد:50/60 ہرٹج
• کھمبوں کی تعداد:3P / 4P اختیاری
• توڑنے کی صلاحیت (آئی سی یو):50kA - 65kA (IEC 60947-2)
• درجہ بند سروس بریکنگ کیپیسیٹی (ICS):75% - 100% Icu
• ٹرپ یونٹ کی قسم:تھرمل مقناطیسی / الیکٹرانک (اختیاری)
• سفر کی خصوصیات:سایڈست اوورلوڈ اور فکسڈ/سایڈست شارٹ سرکٹ تحفظ
• مکینیکل لائف:≥ 10,000 آپریشنز
• برقی زندگی:≥ 20,000 آپریشن
• رابطہ کا مواد:سلور ٹن آکسائیڈ کھوٹ
• تنصیب کا طریقہ:فکسڈ بڑھتے ہوئے
• کنکشن کی قسم:سامنے / پیچھے کنکشن اختیاری
• آپریٹنگ میکانزم:اختیاری موٹرائزڈ میکانزم کے ساتھ دستی آپریشن
• تحفظ کی سطح:IP20 (انکلوژر کے ساتھ زیادہ)
• محیطی درجہ حرارت:-5°C سے +40°C
• معیارات کی تعمیل:IEC 60947-2, ISO9001

مصنوعات کی خصوصیات:

√ توڑنے کی صلاحیت 65 kA تک پہنچ جاتی ہے۔

√ 400 A آپریشنل کرنٹ ریٹنگ

√ کم رکاوٹ چاندی کے مرکب سے بنے رابطے

√ تیز رفتار چار بار ربط کا نظام

√ کمپیکٹ تعمیر، براہ راست تنصیب

√ سخت لوپ مزاحمتی تصدیق سے گزرتا ہے۔

√ خودکار مینوفیکچرنگ یکسانیت کو برقرار رکھتی ہے۔

√ فوری طور پر شارٹ سرکٹ میں رکاوٹ

√ قابل اعتماد بہاو سرکٹ کی حفاظت

√ کم دیکھ بھال کی ضروریات کے ساتھ لاگت سے موثر

400A AC MCCB کے اہم فوائد

ہائی کرنٹ ہینڈلنگ:

• بڑے برقی نظاموں میں بھاری بوجھ کو منظم کرنے کے لیے 400A پر درجہ بندی کی گئی ہے۔
• مین پینلز اور ڈاؤن اسٹریم آلات کے قابل اعتماد آپریشن کی حمایت کرتا ہے۔

سایڈست سفر کی ترتیبات:

• تھرمل مقناطیسی ٹرپ یونٹ اوورلوڈ اور شارٹ سرکٹ کے تحفظ کے لیے ٹھیک ایڈجسٹمنٹ کی اجازت دیتا ہے۔
• لوڈ کی قسم اور درخواست کے منظر نامے کی بنیاد پر تحفظ کو بہتر بناتا ہے۔

اعلی توڑنے کی صلاحیت:

• الٹیمیٹ توڑنے کی صلاحیت (آئی سی یو) 50-65 kA فی IEC 60947-2 معیارات
• سامان اور کیبلز کی حفاظت کے لیے شدید فالٹ کرنٹ کو تیزی سے روکتا ہے۔

کومپیکٹ ڈیزائن:

• روایتی فریم سرکٹ بریکرز کے مقابلے میں خلائی بچت کا حل
• پینل بورڈز اور پاور ڈسٹری بیوشن یونٹس میں انسٹال اور برقرار رکھنے میں آسان

ورسٹائل لوازمات:

• نظام کے انضمام کے لیے اختیاری معاون رابطے، شنٹ ٹرپس، اور الارم ماڈیول
• مختلف کنٹرول اور مانیٹرنگ سیٹ اپ کے ساتھ ہم آہنگ

استحکام اور وشوسنییتا:

• سلور ٹن آکسائڈ مرکب صحت سے متعلق سٹیمپنگ اور لیزر ویلڈنگ کے ساتھ رابطے
• برقی زندگی 20,000 سائیکلوں سے زیادہ اور 35 مائیکرو اوہم سے کم رابطہ مزاحمت
• اعلی درجے کی اسمبلی اور انشانکن مستقل آپریٹنگ فورس اور کارکردگی کو یقینی بناتے ہیں۔

بہتر حفاظت:

• اعلی پارگمیتا سلکان سٹیل مقناطیسی یوک ذیلی 10ms شارٹ سرکٹ ٹرپ ردعمل کو یقینی بناتا ہے
• ٹارک کیلیبریٹڈ ٹرمینل پیچ اور لوپ ریزسٹنس کی تصدیق کے ساتھ 100% فیکٹری معائنہ
• بجلی کی خرابیوں کے خلاف قابل اعتماد تحفظ اور اہلکاروں کی حفاظت میں اضافہ

اکثر پوچھے گئے سوالات

400A MCCB کا بنیادی اطلاق کیا ہے؟

• الیکٹریکل 400A AC مولڈ کیس سرکٹ بریکر صنعتی، تجارتی اور بڑے رہائشی نظاموں کے لیے مین پاور ڈسٹری بیوشن پینلز میں استعمال ہوتا ہے۔
• سرکٹس کو اوورلوڈز، شارٹ سرکٹس اور فالٹ کرنٹ سے بچاتا ہے۔
• موٹرز، ٹرانسفارمرز اور بڑے آلات جیسے ڈاؤن اسٹریم آلات کے قابل اعتماد آپریشن کو یقینی بناتا ہے۔

کیا 400A ٹرپ سیٹنگ قابل ایڈجسٹ ہے؟

• ہاں، MCCB میں ایڈجسٹ سیٹنگز کے ساتھ تھرمل میگنیٹک ٹرپ یونٹ موجود ہے۔
• لوڈ کی قسم اور حفاظت کی ضروریات کی بنیاد پر حسب ضرورت کی اجازت دیتا ہے۔
• مؤثر تحفظ کو برقرار رکھتے ہوئے پریشان کن ٹرپنگ کو روکنے میں مدد کرتا ہے۔

3P اور 4P 400A MCCBs میں کیا فرق ہے؟

• 3P MCCB: تین فیز سرکٹس کی حفاظت کرتا ہے، غیر جانبدار لائن کو غیر منقطع چھوڑتا ہے۔
• 4P MCCB: تھری فیز سرکٹس کے علاوہ نیوٹرل لائن کی حفاظت کرتا ہے، مکمل منقطع ہونے کی پیشکش کرتا ہے۔
• انتخاب سسٹم کی ضروریات اور حفاظتی معیارات پر منحصر ہے۔

400A MCCB کے لیے مجھے کس کیبل کا سائز استعمال کرنا چاہیے؟

• کیبل کا سائز تنصیب کی قسم، موصلیت کا مواد، اور قابل اجازت وولٹیج ڈراپ پر منحصر ہے۔
• عام طور پر، 400A MCCBs کو 120 mm² سے لے کر 185 mm² تانبے کے کنڈکٹر تک کیبلز کے ساتھ جوڑا جاتا ہے۔
• پراجیکٹ کے مخصوص حالات کی بنیاد پر درست سفارشات کے لیے Pugao Electric سے مشورہ کریں۔

400A MCCB کو کتنی بار ٹیسٹ کیا جانا چاہئے؟

• وقتا فوقتا معائنہ کی سفارش کی جاتی ہے، عام طور پر ہر 6-12 ماہ بعد اہم نظاموں کے لیے۔
• مکینیکل آپریشن، ٹرپ ریسپانس، اور کنکشن کی سالمیت کے لیے ٹیسٹ کریں۔
• اس بات کو یقینی بناتا ہے کہ الیکٹریکل 400A AC مولڈ کیس سرکٹ بریکر اپنی سروس کی زندگی بھر قابل اعتماد تحفظ کو برقرار رکھتا ہے۔
