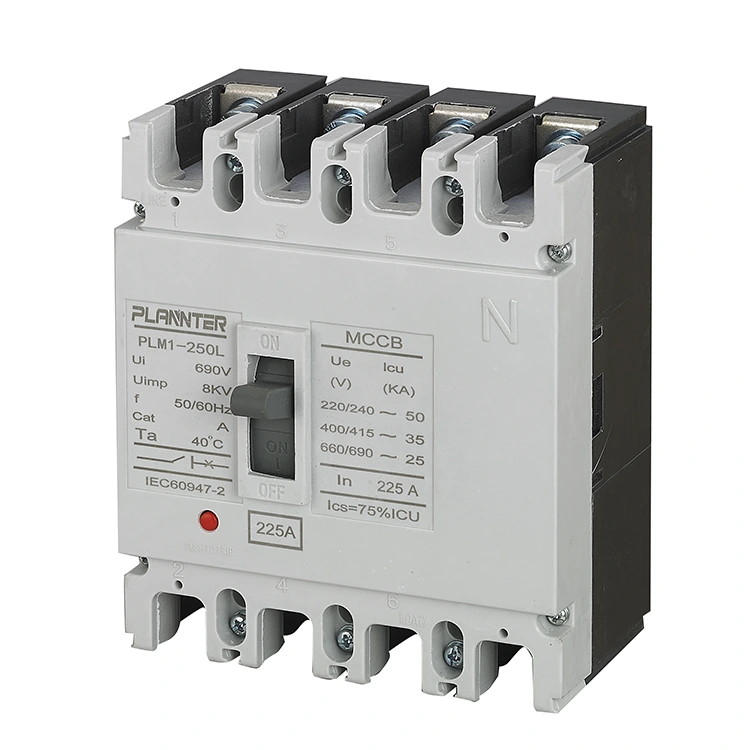

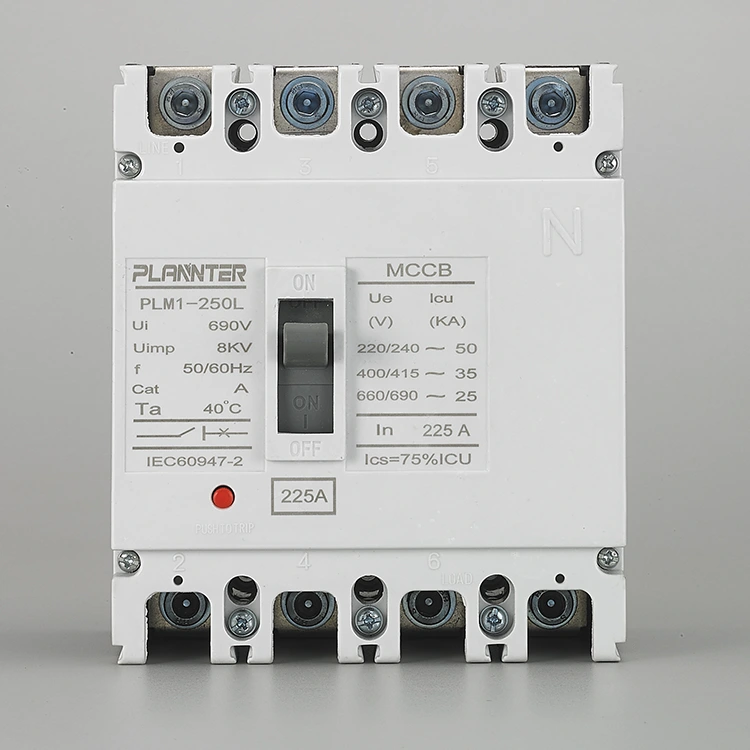

AC 4 قطب مولڈ کیس سرکٹ بریکر 225A

AC 4 پول مولڈ کیس سرکٹ بریکر 225A کیا ہے؟

دیAC 4 قطب مولڈ کیس سرکٹ بریکر 225Aایک خصوصی برقی تحفظ کا آلہ ہے جو تین فیز سرکٹس کو غیر جانبدار لائن (L1, L2, L3, N) کے ساتھ محفوظ رکھنے کے لیے ڈیزائن کیا گیا ہے۔ 225 ایمپیئرز کے لیے ریٹیڈ، یہ انٹرمیڈیٹ پاور ڈسٹری بیوشن کے لیے ایک بنیادی جزو کے طور پر کام کرتا ہے، نظام کی مکمل تنہائی کو یقینی بناتے ہوئے اوورلوڈز اور شارٹ سرکٹس سے نیچے کی دھارے کے سامان کی حفاظت کرتا ہے۔

یہ کیسے کام کرتا ہے، کام کرتا ہے، اور ڈیبگ کرتا ہے۔

آپریشنل میکانزم

یہ یونٹ ایک واضح، ذمہ دار دستی آپریٹنگ میکانزم کو نمایاں کرتا ہے جس میں مخصوص ٹچائل فیڈ بیک ہے۔ ہینڈل کی پوزیشن واضح طور پر نشان زد ہیں:

• آن:سرکٹ بند اور متحرک ہے۔
• بند:سرکٹ کھلا اور غیر متحرک ہے۔
• ٹرپڈ:درمیانی پوزیشن ایک خرابی کی نشاندہی کرتی ہے۔

کام کرنے کا اصول

AC 4 پول مولڈ کیس سرکٹ بریکر 225A دوہری پرت کے تحفظ کے لیے تھرمل مقناطیسی ٹرپ یونٹ کا استعمال کرتا ہے:

• تھرمل پروٹیکشن (اوورلوڈ):الٹا وقتی ٹرپنگ فراہم کرنے کے لیے ایک دو دھاتی عنصر استعمال کرتا ہے۔ اوورلوڈ کرنٹ جتنا زیادہ ہوگا، سفر اتنا ہی تیز ہوگا۔
• مقناطیسی تحفظ (شارٹ سرکٹ):ہائی میگنیٹیوڈ فالٹ کرنٹ (دسیوں kA تک) کو فوری طور پر صاف کرنے کے لیے فوری جواب فراہم کرتا ہے۔

کمیشننگ اور لوازمات

یہ سلسلہ مخصوص درخواست کی ضروریات کے لیے مضبوط توسیع پذیری پیش کرتا ہے۔ کمیشننگ میں مطلوبہ ایڈ آنز کو نامزد سلاٹس میں انسٹال کرنا شامل ہے:

• معاون رابطے:بریکر کی حیثیت کے ریموٹ سگنلنگ کے لیے۔
• شنٹ ریلیز:بریکر کے ریموٹ ٹرپنگ/کھولنے کی اجازت دیتا ہے۔
• انڈر وولٹیج ریلیز:اگر وولٹیج محفوظ سطح سے نیچے گرتا ہے تو خود بخود بریکر کو ٹرپ کر دیتا ہے۔
• RCD ماڈیول:جامع حفاظت کے لیے زمین کے رساو کے تحفظ کو جوڑتا ہے۔

کلیدی تکنیکی خصوصیات اور وضاحتیں

صلاحیت

کی شرح شدہ کرنٹ225Aدرمیانی تقسیم کے بوجھ کے لیے موزوں ہے۔

ڈنڈے

4-قطب (4P):تین مراحل کے علاوہ نیوٹرل کی حفاظت کرتا ہے، سرکٹ کی مکمل تنہائی کو یقینی بناتا ہے۔

وولٹیج

معیاری AC ڈسٹری بیوشن نیٹ ورکس کے لیے ڈیزائن کیا گیا ہے (عام طور پر 400V/690V AC)۔

ٹرپ یونٹ

معیاریتھرمل مقناطیسیماڈل ویرینٹ کے لحاظ سے ایڈجسٹ یا فکسڈ سیٹنگز کے ساتھ یونٹ۔

درجہ بندی میں خلل ڈالنا

ہائی شارٹ سرکٹ توڑنے کی صلاحیت (آئی سی یو) دسیوں کلو ایمپیئر کو محفوظ طریقے سے سنبھالنے کی صلاحیت رکھتی ہے۔

چڑھنا

محفوظ استعمال کرتا ہے۔بولڈ کنکشناعلی موجودہ ایپلی کیشنز کے لیے قابل اعتماد برقی انٹرفیس کو یقینی بنانا۔

تعمیر

مضبوط مولڈ کیس ڈیزائن جو اثر مزاحم اور جہتی طور پر مستحکم ہے۔

کوالٹی اشورینس اور ڈیلیوری

Pugao Electric میں، ہمارا اصول ہے "نقص کو اگلے مرحلے تک بڑھنے سے روکنا۔"

• 100% معائنہ:ہر یونٹ شپمنٹ سے پہلے مکینیکل، برقی اور ماحولیاتی جانچ سے گزرتا ہے۔
• ایکسپورٹ گریڈ پیکجنگ:AC 4 قطب مولڈ کیس سرکٹ بریکر 225A  طویل فاصلے تک ہینڈلنگ کو برداشت کرنے کے لیے محفوظ ہے۔
• تیز ترسیل:باقاعدہ ماڈل اکثر انوینٹری سے دستیاب ہوتے ہیں، جبکہ حسب ضرورت آرڈرز تصدیق شدہ پروڈکشن ٹائم لائن کی پیروی کرتے ہیں۔

<

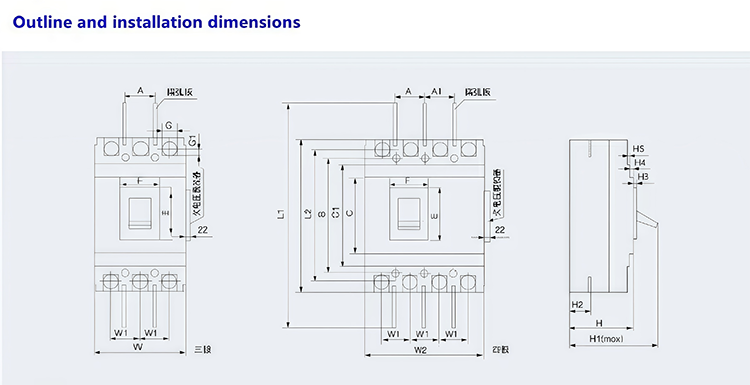

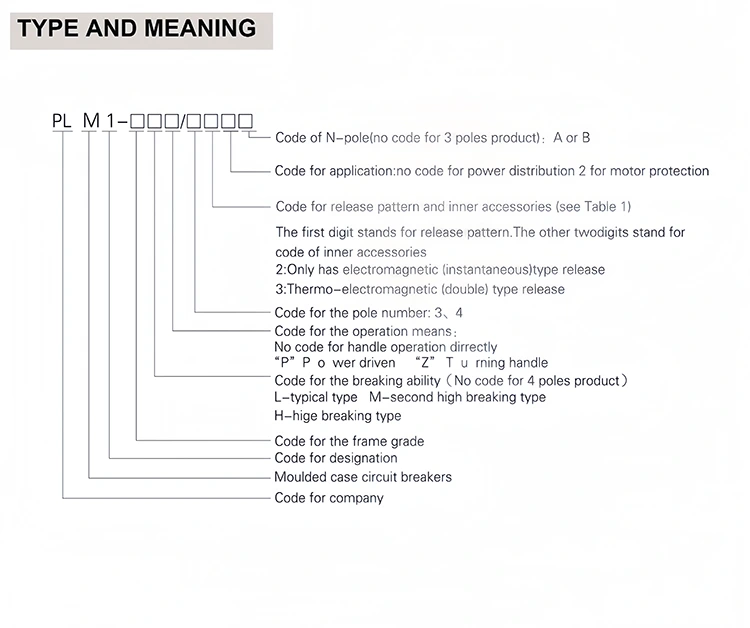

مصنوعات کی تفصیلات

اکثر پوچھے گئے سوالات

3-قطب کے بجائے 4-قطب کیوں استعمال کریں؟

ایک 4 قطب بریکر تینوں مراحل کو منقطع کرتا ہے۔اوربیک وقت غیر جانبدار موصل۔ یہ اس کے لیے ضروری ہے:

• حفاظت:دیکھ بھال کرنے والے اہلکاروں کے لیے سرکٹ کی مکمل تنہائی کو یقینی بناتا ہے۔
• بیک اپ پاور سسٹمز:یوٹیلیٹی اور جنریٹر پاور کے درمیان سوئچ کرتے وقت غیر جانبدار سے زمینی لوپس کو روکنے کے لیے ٹرانسفر سوئچز (ATS) کی ضرورت ہوتی ہے۔
• ہارمونک تخفیف:غیر لکیری بوجھ (جیسے VFDs اور کمپیوٹرز) کی وجہ سے غیر جانبدار کرنٹ سے حفاظت کرتا ہے۔

وولٹیج کی درجہ بندی کیا ہے؟

دیAC 4 قطب مولڈ کیس سرکٹ بریکر 225Aعام طور پر معیاری صنعتی تقسیم وولٹیج کے لیے درجہ بندی کی جاتی ہے، عام طور پر معاون400V سے 690V ACنظام براہ کرم قطعی درجہ بندی والے آپریشنل وولٹیج (Ue) اور موصلیت وولٹیج (Ui) کے لیے یونٹ پر مخصوص نام کی تختی سے رجوع کریں۔

ٹرپ یونٹ کی قسم کیا ہے؟

معیاری ماڈل استعمال کرتے ہیں aتھرمل میگنیٹک ٹرپ یونٹ:

• تھرمل:بائی میٹالک پٹی کا استعمال کرتے ہوئے اوورلوڈز کے خلاف الٹا وقتی تحفظ فراہم کرتا ہے۔
• مقناطیسی:شارٹ سرکٹس کے خلاف فوری تحفظ فراہم کرتا ہے۔

نوٹ: زیادہ درست ترتیبات کے لیے الیکٹرانک ٹرپ یونٹس دستیاب ہو سکتے ہیں۔

توڑنے کی صلاحیت کیا ہے؟

بریکنگ کی گنجائش (آئی سی یو) مخصوص ماڈل ویریئنٹ کے لحاظ سے مختلف ہوتی ہے لیکن اسے انٹرمیڈیٹ ڈسٹری بیوشن کے مخصوص فالٹ کرنٹ کو سنبھالنے کے لیے ڈیزائن کیا گیا ہے۔ دیAC 4 قطب مولڈ کیس سرکٹ بریکر 225Aسے لے کر عام طور پر توڑنے کی صلاحیت پیش کرتا ہے۔25kA سے 85kA تک(400V پر)، اس بات کو یقینی بنانا کہ یہ شارٹ سرکٹ کو بغیر کسی نقصان کے محفوظ طریقے سے روک سکتا ہے۔
