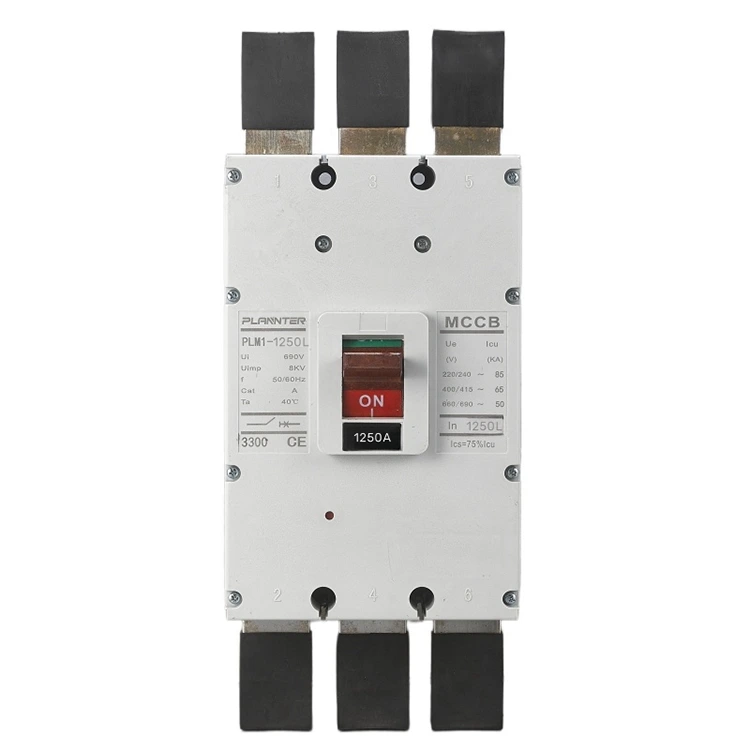

AC 690V مولڈڈ کیس بریکر

AC 690V مولڈ کیس بریکر کیا ہے؟

ایکAC 690V مولڈڈ کیس بریکرایک ہائی وولٹیج پروٹیکشن ڈیوائس ہے جو بجلی کے سرکٹس کو اوورلوڈز، شارٹ سرکٹس اور فالٹس سے بچانے کے لیے ڈیزائن کیا گیا ہے۔ معیاری 400V بریکرز کے برعکس، یہ یونٹ اعلی وولٹیج کی سطح کو سنبھالنے کے لیے تیار کیا گیا ہے، جو اسے کیبل کے سائز کو کم کرنے اور بھاری صنعتی اور بڑے تجارتی ایپلی کیشنز میں توانائی کی کارکردگی کو بہتر بنانے کے لیے مثالی بناتا ہے۔

مصنوعات کی تفصیلات

کلیدی خصوصیات اور تکنیکی وضاحتیں

وولٹیج اور صلاحیت

• شرح شدہ وولٹیج:690V AC (50/60Hz)۔
• مختصر وقت کے ساتھ موجودہ (آئی سی ڈبلیو):85 kA/1s سے 100 kA/1s پر درجہ بندی کی گئی، اس بات کو یقینی بناتے ہوئے کہ شارٹ سرکٹ کی چوٹیوں کے دوران یونٹ برقرار رہے۔
• سروس بریکنگ کی صلاحیت (ICS):Icu کا 75% سے 100%، بریکر کو خرابی کو صاف کرنے کے بعد دیکھ بھال کے بغیر دوبارہ کام کرنے کی اجازت دیتا ہے۔

موجودہ ریٹنگز

تک کے اعلیٰ موجودہ ماڈلز سمیت مختلف فریم سائز میں دستیاب ہے۔1250A، مین ڈسٹری بیوشن فیڈرز کے لیے موزوں ہے۔

ٹرپ یونٹس

اسٹیجڈ تحفظ کی پیش کش کرنے والے ذہین ٹرپ یونٹوں سے لیس:

• طویل مدتی تاخیر:اوورلوڈ تحفظ کے لیے (الٹا ٹائم ٹرپنگ)۔
• مختصر وقت کی تاخیر:جزوی شارٹ سرکٹس کے دوران منتخب کوآرڈینیشن کے لیے۔
• فوری آپریشن:اہم شارٹ سرکٹ رکاوٹ کے لیے (15ms–30ms ٹوٹنے کا کل وقت)۔

معیارات

عالمی مطابقت اور حفاظت کو یقینی بناتے ہوئے IEC 60947-2 اور GB کے معیارات کے ساتھ مکمل طور پر ہم آہنگ۔

کلیدی فوائد

ہمارا انتخاب کیوں؟AC 690V مولڈڈ کیس بریکر?

• اعلی استحکام:ہائی آئی سی ڈبلیو ریٹنگ اچانک شارٹ سرکٹ کے خلاف متحرک اور تھرمل استحکام کی ضمانت دیتی ہے۔
• بلاتعطل طاقت:اعلی Ics صلاحیت کا مطلب ہے کہ بریکر زیادہ سے زیادہ خرابیوں کو سنبھال سکتا ہے اور کام جاری رکھ سکتا ہے، کم سے کم ٹائم ٹائم۔
• انتخابی تحفظ:درست ٹرپ سیٹنگ اس بات کو یقینی بناتی ہے کہ مین لائن کو متحرک رکھتے ہوئے صرف ناقص سرکٹ کو الگ کیا جائے۔

ایپلی کیشنز

ہمارے بریکرز مطالبہ ماحول میں مرکزی بجلی کی تقسیم کے لیے ضروری ہیں:

• بھاری صنعت:کیمیکل پلانٹس، سٹیل ملز، اور آٹوموبائل مینوفیکچرنگ کی سہولیات۔
• اہم بنیادی ڈھانچہ:بڑے ہسپتالوں اور ہوائی اڈے کے ٹرمینلز میں سنٹرل پاور روم۔
• بڑی عمارتیں:حساس آلات کے کمروں کی حفاظت اور پوری عمارت کے پروں میں بجلی کی تقسیم۔

Pugao الیکٹرک کیوں منتخب کریں؟

ایک پیشہ ور کے طور پرکارخانہ دارمیںچینہمیں یقین ہے کہ جدید آلات معیار کی بنیاد ہیں۔

• ذہین مینوفیکچرنگ:ہم خودکار وائنڈنگ مشینیں اور کمپیوٹر کے زیر کنٹرول درست انجیکشن مولڈنگ سسٹم استعمال کرتے ہیں۔
• مسلسل معیار:کلیبریٹڈ ٹولز کے ساتھ کلیدی بولٹس کو ٹارک کیا جاتا ہے، اور ہر یونٹ کو اسٹروک، رابطہ دباؤ، اور مکمل لوڈ آپریشن کے لیے ٹیسٹ کیا جاتا ہے۔
• تیز ترسیل:ہماری موثر پروڈکشن لائنز ہمیں کارکردگی پر سمجھوتہ کیے بغیر جلدی آرڈر فراہم کرنے کی اجازت دیتی ہیں۔

اکثر پوچھے گئے سوالات

690V AC MCCB کی توڑنے کی صلاحیت کیا ہے؟

ہمارے یونٹوں میں عام طور پر 100kA تک کی الٹیمیٹ بریکنگ صلاحیت (Icu) اور Icu کے 75-100% کی سروس بریکنگ کی گنجائش (Ics) ہوتی ہے۔

690V MCCBs کے لیے کون سی موجودہ ریٹنگز دستیاب ہیں؟

ہم ریٹنگز کی وسیع رینج پیش کرتے ہیں، عام طور پر 100A سے لے کر 1250A یا 1600A تک، فریم کے سائز کے لحاظ سے۔

عام سفر کی اقسام کیا ہیں؟

عام اقسام میں عام استعمال کے لیے تھرمل میگنیٹک (TM) اور عین تحفظ اور مواصلات کے لیے الیکٹرانک (مائکرو پروسیسر پر مبنی) شامل ہیں۔

کیا 690V بریکر ڈی سی کے لیے موزوں ہیں؟

عام طور پر، نہیں. AC بریکر آرکس کو بجھانے کے لیے موجودہ زیرو کراسنگ پر انحصار کرتے ہیں۔ DC سسٹمز کو مخصوص DC ریٹیڈ بریکرز کی ضرورت ہوتی ہے جب تک کہ AC بریکر کو DC کے استعمال کے لیے واضح طور پر ڈیریٹڈ اور تصدیق شدہ نہ کیا گیا ہو۔

690V MCCBs کہاں استعمال ہوتے ہیں؟

ان کا استعمال بھاری صنعتی تقسیم، قابل تجدید توانائی (شمسی/ہوا) اور بڑی تجارتی سہولیات میں کیبل کے اخراجات کو کم کرنے اور کارکردگی کو بہتر بنانے کے لیے کیا جاتا ہے۔

400V اور 690V MCCB میں کیا فرق ہے؟

ایک 690V MCCB میں زیادہ موصلیت کی طاقت اور قوس بجھانے کی صلاحیتیں ہیں تاکہ زیادہ وولٹیج کے دباؤ کو محفوظ طریقے سے سنبھال سکیں۔

3-قطب اور 4-قطب کا کیا مطلب ہے؟

3-پول بریکر تین مراحل (L1, L2, L3) کی حفاظت کرتے ہیں۔ 4-پول بریکر تین مراحل کے علاوہ نیوٹرل (N) کنڈکٹر کی حفاظت کرتے ہیں۔
