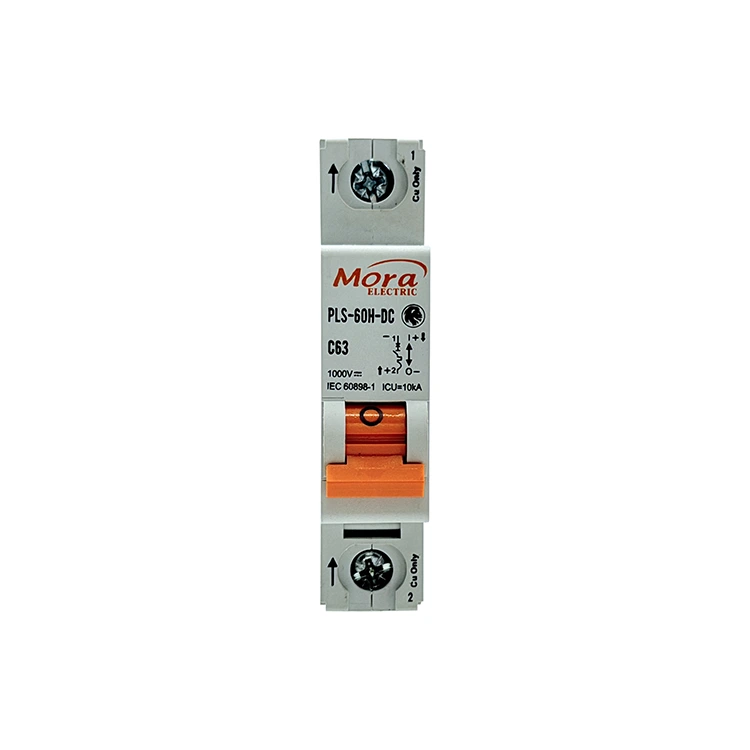

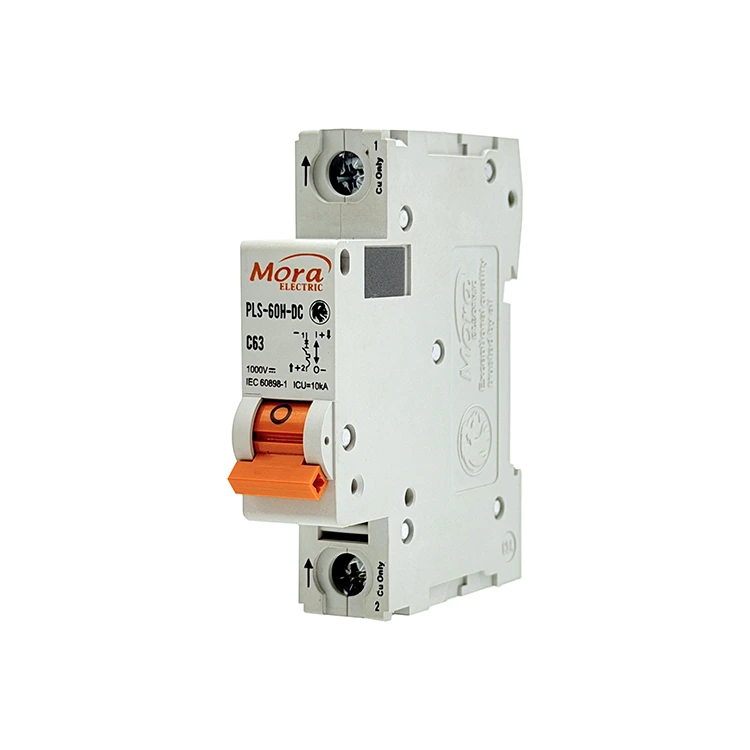

C65 1 قطب ڈی سی سرکٹ بریکر

PUGAO (برانڈ: Mora) چین میں ایک خصوصی C65 1 Pole DC سرکٹ بریکر فیکٹری کے طور پر کام کرتا ہے، خاص طور پر DC ایپلی کیشنز کے لیے بنائے گئے ہیوی ڈیوٹی سنگل پول سوئچز کی فراہمی؛ ہمارے 1P تھرمل میگنیٹک بریکر میں شمسی تاروں اور ٹیلی کام نیٹ ورکس میں رابطے کے جلنے کو ختم کرنے کے لیے ایک مستقل مقناطیس قوس بجھانے والا نظام موجود ہے۔

تکنیکی تعریف اور عملی ایپلی کیشنز

C65 1 Pole DC سرکٹ بریکر ایک مکینیکل سوئچ ہے جسے سنگل فیز DC برقی لوپس کی حفاظت کے لیے ڈیزائن کیا گیا ہے۔ الٹرنیٹنگ کرنٹ (AC) لائنوں کے برعکس، DC کرنٹ لوپ میں قدرتی صفر کراسنگ پوائنٹ کی کمی ہوتی ہے۔ جب رابطے بوجھ کے نیچے کھلتے ہیں، نتیجے میں برقی قوس مسلسل اور انتہائی مستحکم ہوتا ہے۔

ہمارا واحد قطب بریکر DC سرکٹ کی مثبت ریل کو الگ کرتا ہے، ٹارگٹڈ مکینیکل فورس اور مقناطیسی ایکسلریشن کا استعمال کرتے ہوئے اس سے پہلے کہ وہ سسٹم بھر میں تھرمل نقصان کا سبب بنیں خرابیوں کو توڑنے کے لیے۔

سولر فوٹوولٹک سسٹمز

رہائشی اور تجارتی شمسی صفوں میں، انفرادی پینل کے تار مسلسل DC وولٹیجز نکالتے ہیں۔ یہ سرکٹ بریکر آؤٹ پٹ لیئر (12V سے 250V DC تک) کے کمبینر بکس کے اندر نصب ہے۔ یہ انفرادی تاروں کو الگ کرتا ہے، ریورس کرنٹ فالٹس یا وائرنگ شارٹس کو شمسی صف میں پھیلنے سے روکتا ہے۔

ٹیلی کام ڈیٹا سینٹرز اور UPS سسٹمز

جدید کمیونیکیشن ہارڈویئر 48V سے 110V DC بیٹری بیک اپ سسٹم پر چلتا ہے۔ C65 1 Pole DC سرکٹ بریکر ملحقہ نیٹ ورکنگ سسٹمز کی طاقت میں خلل ڈالے بغیر مقامی اجزاء کی ناکامیوں کو الگ تھلگ کرتے ہوئے انفرادی آلات کے ریک کے لیے ہدفی تحفظ فراہم کرتا ہے۔

صنعتی آٹومیشن

مقامی صنعتی DC کنٹرول لوپس، میٹریل ہینڈلنگ سسٹمز، اور اندرونی الیکٹرک وہیکل بیٹری مینجمنٹ سرکٹس چارجنگ ماڈیولز اور پرائمری بیٹری اسٹوریج کے درمیان الگ، محفوظ طریقے سے الگ تھلگ پاور زون قائم کرنے کے لیے سنگل پول بریکرز کا استعمال کرتے ہیں۔

تکنیکی وضاحتیں

درج ذیل میٹرکس معیاری آپریٹنگ حدود اور مادی کمپوزیشنز کا خاکہ پیش کرتا ہے جن کی تصدیق ہمارے کوالٹی کنٹرول ٹیسٹنگ بنچوں پر کی گئی ہے۔

بنیادی تکنیکی فوائد

1. 5 ملی سیکنڈ مقناطیسی قوس بجھانا

براہ راست کرنٹ آرکس ایک سیکنڈ کے ایک حصے میں تانبے کے رابطوں کو تباہ کر سکتا ہے اگر ان کو چیک نہ کیا گیا ہو۔ اس کو حل کرنے کے لیے، ہمارے C65 1 قطب ڈی سی سرکٹ بریکر میں دو اندرونی مستقل میگنےٹ شامل ہیں۔ جب کوئی خرابی واقع ہوتی ہے اور رابطے الگ ہوجاتے ہیں، تو مقناطیسی میدان قوس کو رابطہ کی سطحوں سے دور کرنے پر مجبور کرتا ہے اور اسے 9 پلیٹ اسٹیل کولنگ گرڈ میں لے جاتا ہے۔ گرڈ آرک کو 5 ملی سیکنڈ کے اندر تقسیم کرتا ہے، ٹھنڈا کرتا ہے اور بجھا دیتا ہے، رابطے کی سطحوں پر لباس کو کم سے کم کرتا ہے۔

2. اعلی صحت سے متعلق Bimetallic اوورلوڈ کنٹرول

مسلسل اوورلوڈز بتدریج تار کی موصلیت کو کم کرتے ہیں، جس سے آگ کا شدید خطرہ پیدا ہوتا ہے۔ PUGAO (Mora) مختلف تھرمل توسیع کی شرحوں کے ساتھ دو بانڈڈ دھاتوں پر مشتمل کیلیبریٹڈ بائی میٹالک سٹرپس استعمال کرتا ہے۔ مسلسل اوور کرنٹ پٹی کو گرم کرتا ہے، جس کی وجہ سے یہ متوقع طور پر موڑتا ہے اور ٹرپ لیور کو متحرک کرتا ہے۔ یہ مکینیکل سیٹ اپ حقیقی اوورلوڈز کے دوران قابل اعتماد تنہائی کو یقینی بناتے ہوئے مختصر آغاز کے اسپائکس کی وجہ سے ہونے والے غلط سفروں کو روکتا ہے۔

3. خودکار سپاٹ ویلڈنگ

دستی اندرونی اسمبلی متغیر کنکشن مزاحمت اور غیر متضاد ٹرپ پوائنٹس کا باعث بن سکتی ہے۔ ہماری پیداواری سہولت خودکار اسپاٹ ویلڈنگ یونٹس سے لیس ایک خودکار اسمبلی لائن کا استعمال کرتی ہے۔ تانبے کے اندرونی حصوں کو درست کرکے اور ٹرپنگ میکانزم کو قطعی پوزیشن میں رکھ کر، ہم تمام پروڈکشن رن میں یکساں اندرونی مزاحمت کو یقینی بناتے ہیں، جس سے ڈسٹری بیوشن کیبنٹ کے اندر مقامی حد سے زیادہ گرم ہونے سے بچا جاتا ہے۔

فیلڈ انسٹالیشن

1. طاقت کے منبع کو الگ کریں:سیفٹی سیٹ اپ۔ پرائمری سولر ڈس کنیکٹ سوئچ یا بیٹری آئسولیشن فیوز بلاک اپ اسٹریم کھولیں۔ C65 1 Pole DC سرکٹ بریکر ہارڈویئر کو نصب کرنے سے پہلے اس بات کی تصدیق کرنے کے لیے کہ آنے والی لائن پر 0V موجود ہے کیلیبریٹڈ ڈیجیٹل ملٹی میٹر کا استعمال کریں۔

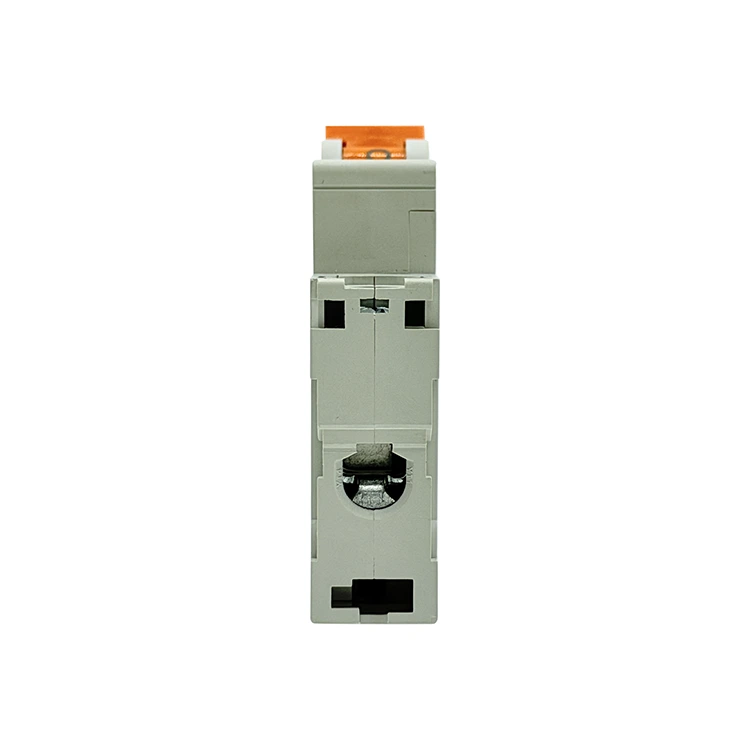

2. DIN ریل پر محفوظ:انکلوژر اسمبلی۔ بریکر کی بنیاد کو معیاری 35mm DIN ریل پر کھینچیں۔ اس بات کو یقینی بنائیں کہ اوپر اور نیچے کے موسم بہار سے بھری ہوئی ریٹینشن کلپس مضبوطی سے پوزیشن میں بند ہیں، ٹوگل ہینڈل کو چلاتے وقت نقل و حرکت کو روکتی ہے۔

3. پولرٹی انڈیکیٹرز کو سیدھ میں رکھیں:نازک مرحلہ۔ ڈی سی بریکر دشاتمک ہیں۔ ٹرمینل پورٹس سے متصل (+) اور (-) انڈیکیٹرز کو تلاش کریں۔ مثبت آنے والی سپلائی وائر کو نامزد مثبت ان پٹ ٹرمینل میں داخل ہونا چاہیے۔ اس وائرنگ کو الٹنا اندرونی میگنےٹس کو برقی قوس کو کولنگ گرڈ میں کھینچنے سے روکتا ہے۔

4. ٹارک کنڈکٹر ٹرمینلز:حتمی تصدیق۔ ٹنل ٹرمینلز میں صاف طور پر تانبے کے کنڈکٹر داخل کریں۔ ٹرمینل سکرو کو 2.0–2.5 Nm تک سخت کرنے کے لیے کیلیبریٹڈ ٹارک سکریو ڈرایور استعمال کریں۔ ڈھیلا کنکشن مقامی حرارتی اور قبل از وقت تھرمل ٹرپنگ کا سبب بنتا ہے۔

تکنیکی اور انجینئرنگ کے اکثر پوچھے گئے سوالات

اس سنگل پول ڈی سی بریکر کو معیاری AC ڈسٹری بیوشن لائن میں کیوں استعمال نہیں کیا جا سکتا؟

اندرونی آرک دبانے کا نظام دشاتمک مستقل میگنےٹ پر انحصار کرتا ہے۔ AC نظام میں، کرنٹ مسلسل 50 یا 60 بار فی سیکنڈ میں سمت بدلتا ہے۔ یہ الٹرنٹنگ کرنٹ آرک کو اسٹیل کولنگ گرڈ میں اندر کی طرف جانے کے بجائے باہر کی طرف پلاسٹک کیسنگ کی طرف مجبور کرتا ہے، جس سے خول کی تباہ کن ناکامی ہوتی ہے۔

اگر فیلڈ انسٹالیشن کے دوران وائرنگ پولرٹی غلطی سے الٹ جائے تو ڈی سی بریکر کے تپنے یا پگھلنے کا کیا سبب ہے؟

جب قطبیت کو الٹ دیا جاتا ہے تو، اندرونی مقناطیسی میدان برقی قوس کو کولنگ گرڈ سے دور ہٹاتا ہے اور اسے براہ راست چاندی کے مرکب رابطوں پر رکھتا ہے۔ پھنسا ہوا آرک 1,000 ° C سے زیادہ مقامی درجہ حرارت پیدا کرتا ہے، اندرونی میکانزم اور PA66 پولیمر کیسنگ کو محفوظ طریقے سے بجھانے کے بجائے پگھلتا ہے۔

سیل بند کمبینر باکس کے اندر محیطی آپریٹنگ درجہ حرارت تھرمل ٹرپنگ تھریشولڈ کو کیسے تبدیل کرتا ہے؟

ہماری دو دھاتی پٹیوں کو 30 ° C کے بنیادی درجہ حرارت کے لیے کیلیبریٹ کیا جاتا ہے۔ اگر مہر بند ڈسٹری بیوشن باکس کا اندرونی حصہ براہ راست سورج کی روشنی کی وجہ سے 50°C تک پہنچ جاتا ہے، تو C65 1 پول DC سرکٹ بریکر کے اندر کی بائی میٹالک پٹی پہلے سے گرم ہو جاتی ہے، جس کی وجہ سے یہ اس کے سٹیمپ شدہ ریٹیڈ کرنٹ کے تقریباً 85% سے 90% تک ٹرپ کر جاتا ہے۔ زیادہ درجہ حرارت والے ماحول کے لیے، ہم تجویز کرتے ہیں کہ بوجھ کو کم کریں یا انتخابی پیرامیٹر کو اوپر کی طرف ایڈجسٹ کریں۔
