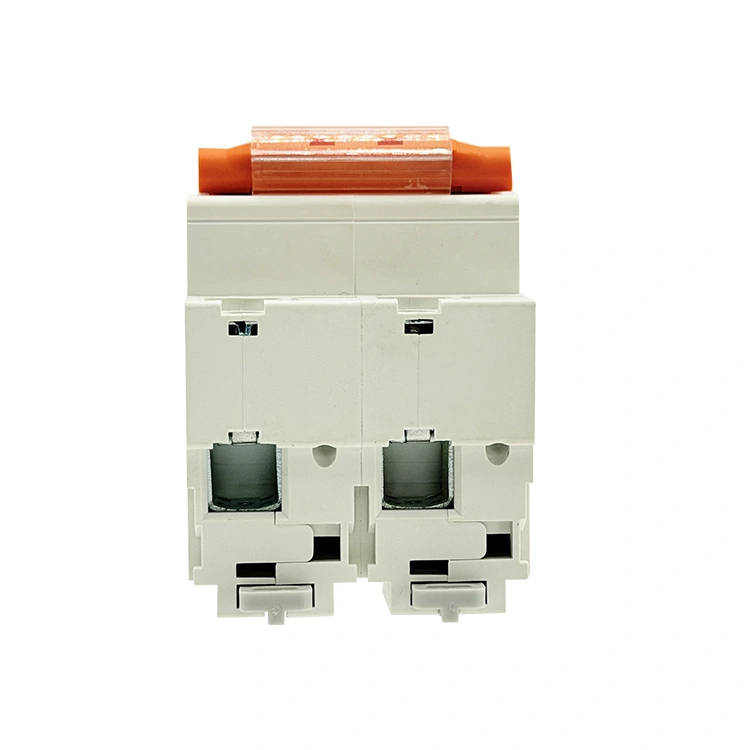

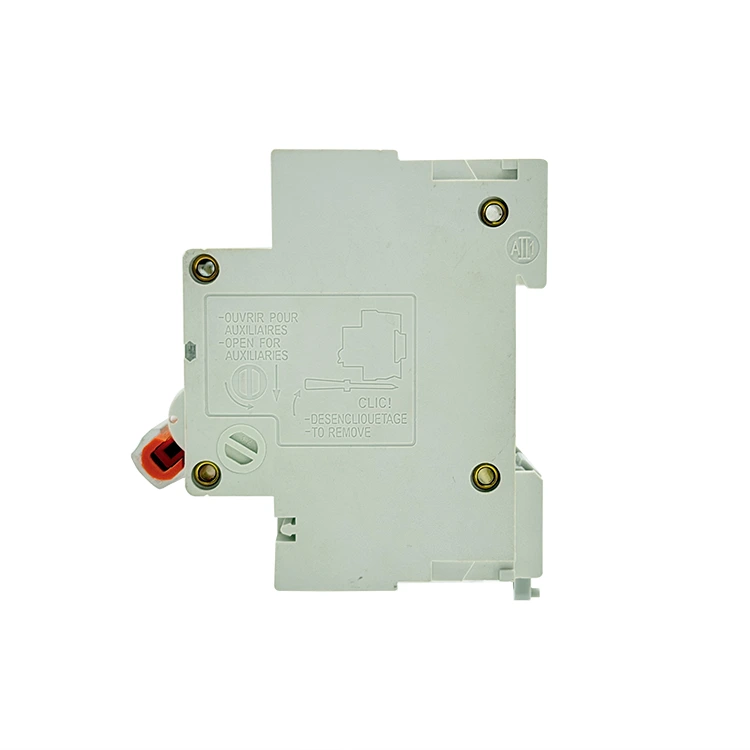

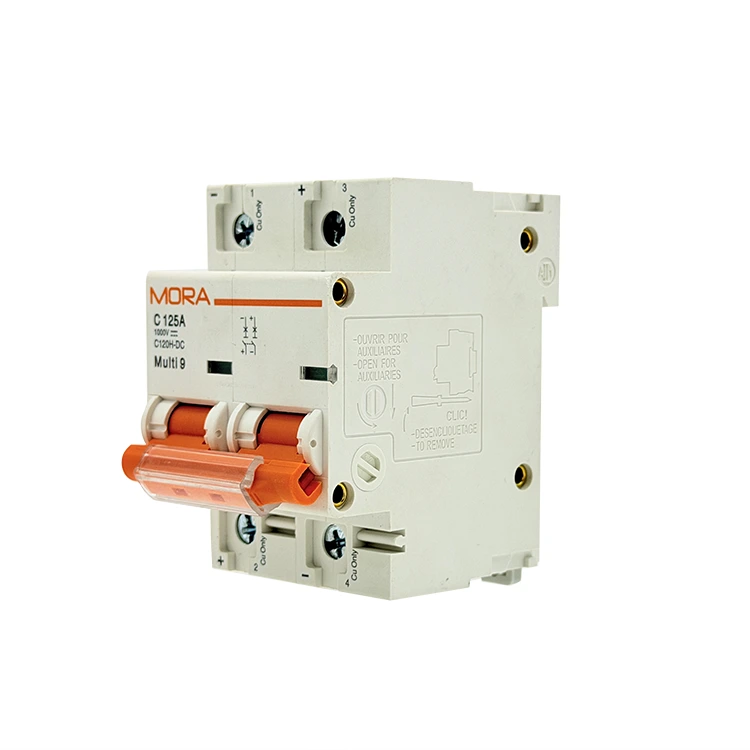

NC سیریز 2P DC منی ایچر سرکٹ بریکر

چین میں قائم ایک اعلی درجے کی NC سیریز 2P DC منی ایچر سرکٹ بریکر فیکٹری کے طور پر، PUGAO (Mora) اعلیٰ کارکردگی والے دو قطبی حفاظتی سوئچ تیار کرتا ہے جس میں توڑنے کی بہتر صلاحیت اور ایک ہموار ماڈیولر فریم شامل ہیں۔ ہر یونٹ اہم ٹیلی کام، انرجی اسٹوریج، اور کمرشل سولر انفراسٹرکچر کی حفاظت کے لیے خودکار اسپاٹ ویلڈنگ اور آپٹمائزڈ ڈوئل مستقل مقناطیس آرک رنر کا استعمال کرتا ہے۔

معیاری ڈی سی بریکرز سے NC سیریز کو کیا مختلف بناتا ہے؟

صنعتی DC گرڈ تیزی سے تیار ہو رہے ہیں، اعلی توانائی کی کثافت اور سخت کابینہ کی تشکیل کی طرف بڑھ رہے ہیں۔ جبکہ روایتی رہائشی گریڈ بریکر تھرمل کی کھپت پر سمجھوتہ کرتے ہیں جب سکڑ جاتے ہیں، NC Series 2P DC Miniature Circuit Breaker میں ایک نئے ڈیزائن کردہ اندرونی ساختی فن تعمیر کو نمایاں کیا گیا ہے جو واضح طور پر اعلیٰ قابل اعتماد تجارتی آپریشنز کے لیے بنایا گیا ہے۔

ڈوئل پول فزیکل آئسولیشن کو خلائی بچت والے ماڈیولر چیسس میں ضم کرکے، NC سیریز ڈسٹری بیوشن بورڈز کے اندر فیس پلیٹ رئیل اسٹیٹ کو کم سے کم کرتی ہے جبکہ اندرونی کری پیج فاصلوں کو بڑھاتی ہے — دو کنڈکٹیو حصوں کے درمیان ایک موصل مواد کی سطح کے ساتھ مختصر ترین راستہ — مقامی ٹریکنگ کی خرابیوں کو روکنے کے لیے۔

اعلی کثافت سولر کمبینر حبس

جدید سولر سیٹ اپ کو چھوٹے بیرونی دیواروں میں زیادہ سٹرنگ ان پٹ فٹ کرنے کے لیے کمپیکٹ پرزوں کی ضرورت ہوتی ہے۔ NC سیریز سائیڈ کلیئرنس وینٹیلیشن کی قربانی کے بغیر ایک کمپیکٹ ہاؤسنگ پروفائل کے اندر 600V DC سٹرنگ کے مثبت اور منفی دونوں ریٹرن ریلوں کا انتظام کرتے ہوئے، ساتھ ساتھ صفوں کے کلسٹرنگ کو صاف کرنے کی اجازت دیتی ہے۔

سنٹرلائزڈ ٹیلی کام بیٹری بینک

مستحکم کم سے درمیانے وولٹیج بیٹری بیک اپ پر چلنے والے کمیونیکیشن سسٹم کے ساتھ، پورے ریک کو گرائے بغیر غلطی کو صاف کرنا بہت ضروری ہے۔ یہ چھوٹا سرکٹ بریکر آزاد برانچ سرکٹ پروٹیکشن فراہم کرتا ہے، ایک بیٹری کے تاروں کو الگ کر دیتا ہے یا فوری طور پر چارجنگ ماڈیول کرتا ہے جبکہ ملحقہ آپریشنز رواں رہتے ہیں۔

مواد کی وضاحتیں

درج ذیل انجینئرنگ میٹرکس ہماری خودکار فیکٹری ٹیسٹنگ لائنوں میں تصدیق شدہ بیس لائن آپریٹنگ پیرامیٹرز کی نمائندگی کرتا ہے:

NC سیریز 10kA بریکنگ صلاحیت کیسے حاصل کرتی ہے؟

1. دوہری قوت مقناطیسی بلو آؤٹ چینلز

600V DC تک زیادہ وولٹیج پر، برقی قوس کھینچنا آسانی سے ایک پائیدار آرک پلازما ایونٹ میں بدل سکتا ہے جو معیاری سرکٹ بریکر رابطوں کو مکمل طور پر پگھلا دیتا ہے۔ NC سیریز 2P DC منی ایچر سرکٹ بریکر اس کا مقابلہ دوہری اعلی طاقت والے مستقل میگنےٹس کے ساتھ کرتا ہے جو ہر رابطے کے راستے کے دونوں طرف سرایت کرتے ہیں۔ جب رابطے الگ ہو جاتے ہیں، تو یہ میگنےٹ ایک دشاتمک مقناطیسی میدان بناتے ہیں جو فوری طور پر قوس کو پھیلاتا ہے، اسے چاندی کے پیڈ سے زبردستی اتار دیتا ہے اور اسے ہیوی ڈیوٹی 11-پلیٹ اسٹیل آرک چٹ میں اڑا دیتا ہے جہاں اسے 4.5 ملی سیکنڈ کے اندر تقسیم اور ٹھنڈا کیا جاتا ہے۔

2. تیز رفتار مکینیکل ٹرپ کراس لنکیج

مثبت اور منفی ریلوں کو دو الگ الگ قطبوں پر تقسیم کرنے کا مطلب ہے کہ دونوں راستے بالکل ایک ہی وقت میں کھلنے چاہئیں۔ NC سیریز ایک اندرونی کراس لنکیج ٹرپ بار کا استعمال کرتی ہے جو دونوں مکینیکل میکانزم کو ایک ساتھ بند کرتی ہے۔ اگر مثبت پہلو پر اوورکرنٹ فالٹ ہوتا ہے، تو اندرونی بار میکانکی طور پر بالکل اسی وقت منفی قطب کو ٹرپ کر دیتی ہے، مکمل galvanic تنہائی فراہم کرتی ہے اور خطرناک وولٹیج بیک فیڈنگ کو روکتی ہے۔

3. خودکار لیزر سپاٹ ویلڈنگ اور انشانکن

دستی اجزاء کی اسمبلی ساختی تغیرات کو متعارف کراتی ہے جو دو قطبوں کے درمیان ناہموار اندرونی مزاحمت کا سبب بن سکتی ہے۔ PUGAO (Mora) مکمل طور پر خودکار مائیکرو بریکر پروڈکشن لائن پر NC سیریز تیار کرکے اس انسانی تغیر کو ختم کرتا ہے۔ اعلی درجے کی لیزر اسپاٹ ویلڈنگ مشینیں تانبے کے شنٹ، بائی میٹلز اور مقناطیسی کنڈلیوں کو قطعی ہندسی سیدھ میں بند کر دیتی ہیں، متوازن اندرونی مزاحمت کو یقینی بناتی ہیں اور ہر پروڈکشن لاٹ میں سفر کے منحنی خطوط سے مماثل ہوتی ہیں۔

فیلڈ انسٹالیشن پروٹوکول

1. صفر وولٹیج کی تصدیق کریں:ڈی انرجائز لوپ۔ تمام اپ اسٹریم سولر ڈس کنیکٹ سوئچز یا بیٹری آئسولیشن لنکس کھولیں۔ مثبت اور منفی دونوں آنے والی کیبلز کو جانچنے کے لیے ڈیجیٹل ملٹی میٹر کا استعمال کریں، اس بات کی تصدیق کریں کہ تاروں کو ٹرمینل پورٹس میں داخل کرنے سے پہلے 0V موجود ہے۔

2. DIN ریل پر سنیپ کریں:ریل اٹیچمنٹ۔ معیاری 35mm DIN ریل پر NC سیریز کے فریم کے اوپری عقبی بریکٹ کو ہک کریں۔ کیسنگ کے نچلے کنارے پر مضبوطی سے دبائیں جب تک کہ بہار سے بھری پلاسٹک سلائیڈر ریل کے خلاف پوزیشن میں مضبوطی سے نہ آجائے۔

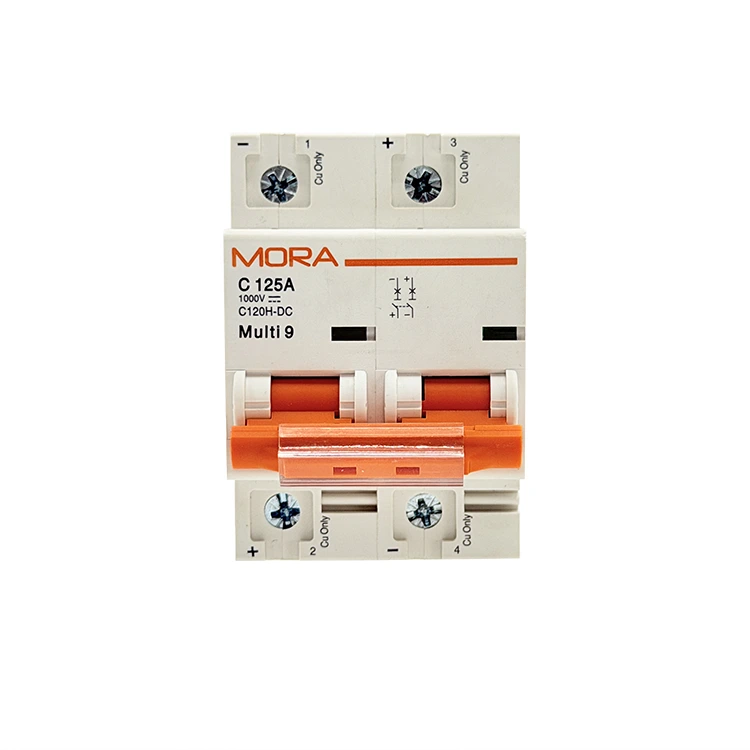

3. پولرٹی مارکرز کو سیدھ میں رکھیں:پولرٹی میچ۔ NC Series 2P DC Miniature Circuit Breaker کے سامنے والے چہرے پر لگی ہوئی (+) اور (-) علامتوں کی جانچ کریں۔ اپنی آنے والی مثبت کیبل کو قطب 1 کے اوپری حصے سے جوڑیں (مثبت نشان زد) اور اپنی آنے والی منفی کیبل کو قطب 2 کے اوپر (منفی نشان زد) سے جوڑیں۔ انتباہ: اس ترتیب کو الٹنا اندرونی میگنےٹس کو آرک کو کولنگ چیٹس میں دھکیلنے سے روکتا ہے۔

4. ٹارک ٹرمینل پیچ:محفوظ کنکشن۔ سیرٹیڈ ٹنل کلیمپس میں صاف طور پر اتارے گئے تانبے کے تاروں کو مکمل طور پر داخل کریں۔ کیلیبریٹڈ ٹارک سکریو ڈرایور کا استعمال کرتے ہوئے، ٹرمینل سکرو کو 2.0–2.5 Nm تک سخت کریں۔ ڈھیلے ٹرمینل کنکشن مقامی حرارت پیدا کرتے ہیں جو قبل از وقت تھرمل ٹرپنگ کا باعث بنتے ہیں۔

درخواست کے اکثر پوچھے گئے سوالات

کیا NC سیریز 10kA بریکنگ کی صلاحیت کو بیٹری سسٹمز کے معیاری 6kA متبادلات سے زیادہ محفوظ بناتا ہے؟

بیٹری بینک براہ راست خرابی کے دوران ملی سیکنڈ کے اندر بڑے پیمانے پر شارٹ سرکٹ کرنٹ فراہم کر سکتے ہیں۔ صرف 6kA کا درجہ بندی کرنے والا بریکر رابطہ ویلڈنگ یا ہاؤسنگ پھٹنے کا تجربہ کر سکتا ہے اگر فالٹ انرجی اپنی مکینیکل حد سے تجاوز کر جائے۔ NC Series 2P DC Miniature Circuit Breaker کی اپ گریڈ شدہ 10kA ریٹنگ اس بات کو یقینی بناتی ہے کہ یہ بریکر ہاؤسنگ کو تباہ کیے بغیر یا قریبی اجزاء کو نقصان پہنچائے بغیر ان شدید، اعلی توانائی والے بیٹری شارٹ سرکٹس کو محفوظ طریقے سے صاف کر سکتا ہے۔

کیا NC سیریز 2P بریکر کو زیادہ DC وولٹیج کو سنبھالنے کے لیے سیریز کے لوپ میں وائر کیا جا سکتا ہے؟

جی ہاں اگر آپ کے سسٹم کا وولٹیج واحد قطب کی درجہ بندی سے زیادہ ہے، تو آپ سیریز میں دونوں قطبوں کے ذریعے مثبت کنڈکٹر چلا سکتے ہیں (قطب 1 کے اوپری حصے میں داخل ہونا، قطب 1 کے نیچے سے قطب 2 کے اوپر کودنا، اور قطب 2 کے نیچے سے باہر نکلنا)۔ یہ کل وولٹیج کو دو الگ الگ آرک چیمبروں میں تقسیم کرتا ہے، جس سے بریکر زیادہ مجموعی وولٹیج کو محفوظ طریقے سے منظم کر سکتا ہے۔

سیل بند بیرونی دیواروں کے اندر اعلی محیطی حرارت کے لیے ڈیزائن انجینئرز کو کس طرح حساب دینا چاہیے؟

اندرونی بائی میٹالک سٹرپس 30°C کی فیکٹری معیاری بیس لائن پر کیلیبریٹ کی جاتی ہیں۔ جب غیر ہوادار بیرونی کمبائنر باکس کے اندر نصب کیا جاتا ہے جہاں محیطی حرارت اور براہ راست سورج کی روشنی اندرونی درجہ حرارت کو 55 ° C تک لے جاتی ہے، دو دھاتی عناصر پہلے سے پھیل جاتے ہیں۔ یہ اصل تھرمل ٹرپ پوائنٹ کو اس کے ریٹیڈ کرنٹ کے تقریباً 83% سے 85% تک کم کر دیتا ہے۔ پریشان کن ٹرپنگ کو روکنے کے لیے، انجینئرز کو یا تو غیر فعال کولنگ لوورز کو مربوط کرنا چاہیے یا معیاری تھرمل ڈیریٹنگ ٹیبلز کو لاگو کرکے بریکر کی درجہ بندی کو بڑھانا چاہیے۔
