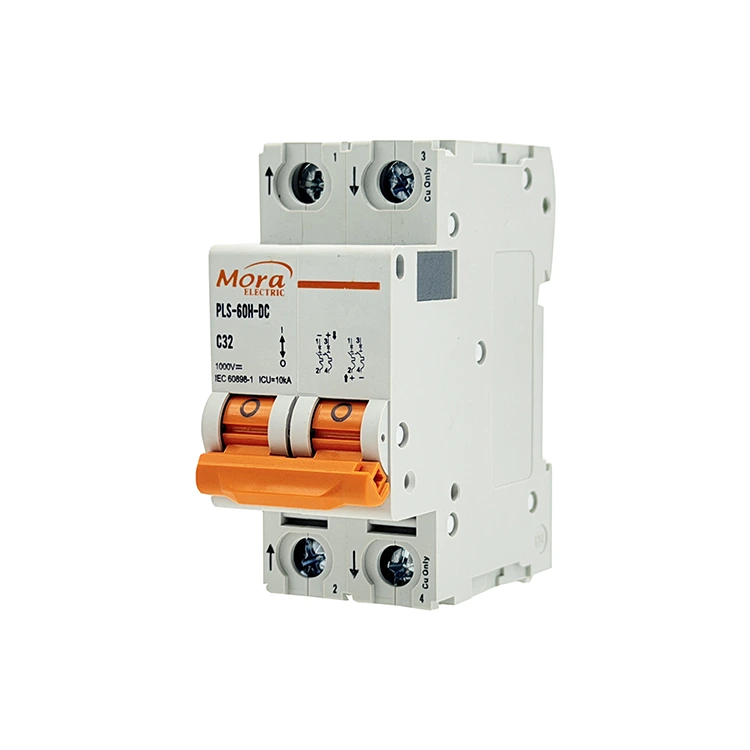

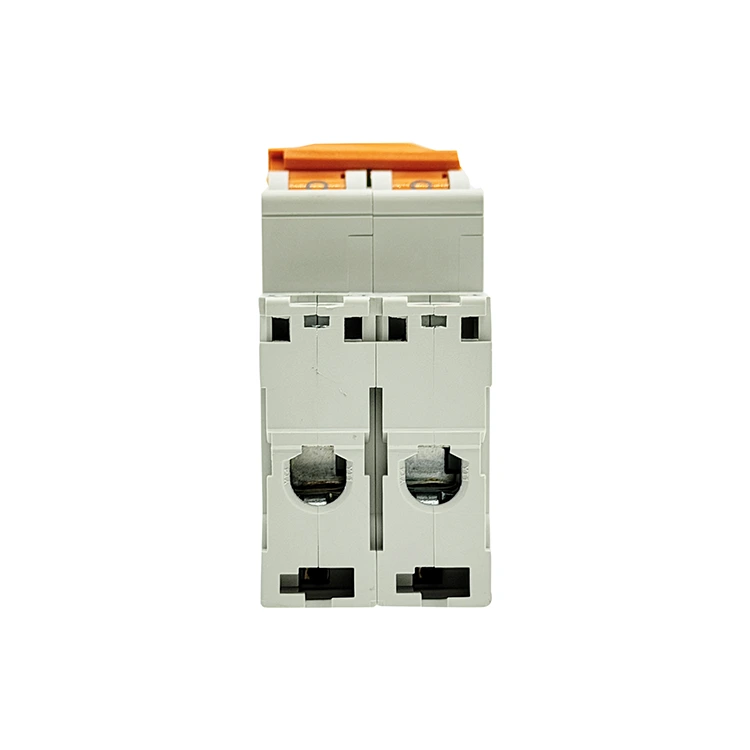

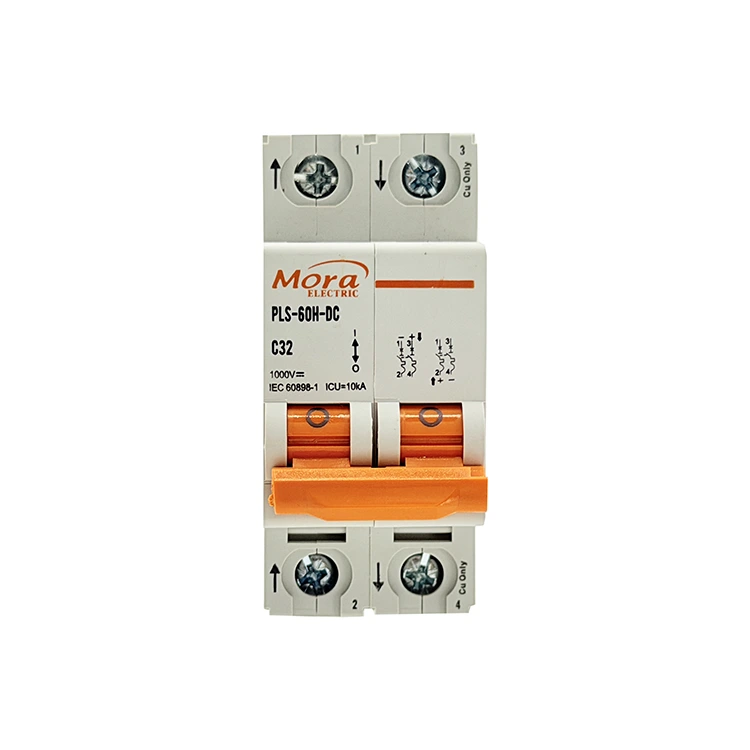

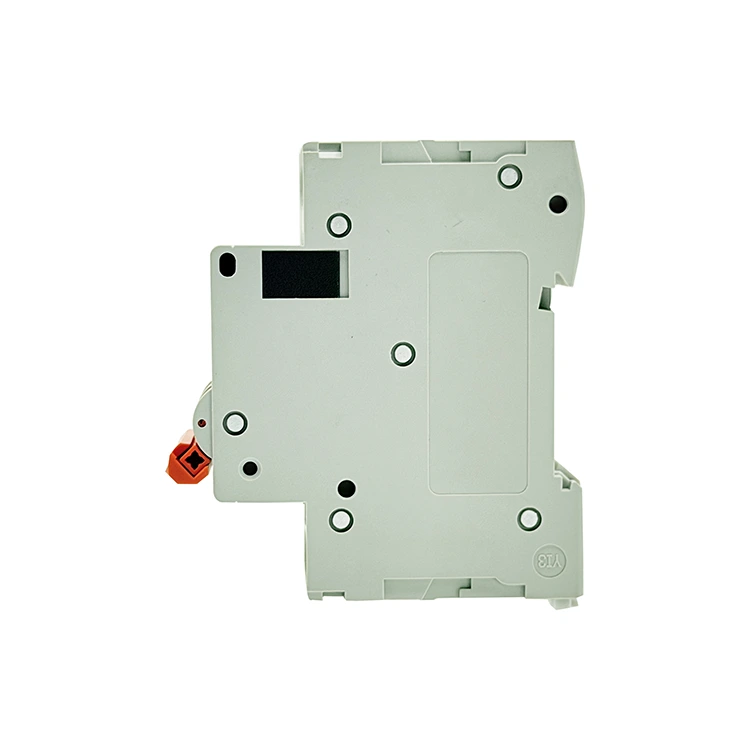

C65 2 قطب ڈی سی سرکٹ بریکر

چین میں واقع ایک قابل اعتماد C65 2 پول ڈی سی سرکٹ بریکر فیکٹری کے طور پر، PUGAO (Mora) کثیر قطبی کم وولٹیج سوئچ تیار کرتا ہے جو بیک وقت مثبت اور منفی دونوں لائنوں کو توڑنے کے لیے ڈیزائن کیا گیا ہے۔ یہ 2P تھرمل میگنیٹک بریکر ٹیلی کام اور فوٹو وولٹک کے مطالبات کو سنبھالنے کے لیے خودکار اسپاٹ ویلڈنگ اور اعلیٰ صلاحیت والے ڈوئل میگنیٹک آرک چیمبرز پر انحصار کرتا ہے۔

تکنیکی تعریف

C65 2 پول DC سرکٹ بریکر ایک مربوط الیکٹرو مکینیکل حفاظتی آلہ ہے جو 500V تک ہائی وولٹیج ڈائریکٹ کرنٹ (DC) لوپس کو منظم کرنے اور ان میں خلل ڈالنے کے لیے بنایا گیا ہے۔ جب کہ واحد قطب متبادل لائن کے صرف ایک رخ میں خلل ڈالتے ہیں، ایک 2-قطب کنفیگریشن بیک وقت مثبت اور منفی دونوں کنڈکٹرز کو ہینڈل کرتی ہے۔ یہ دوہری لائن رکاوٹ مکمل galvanic تنہائی فراہم کرتی ہے اور بے بنیاد تیرتے نیٹ ورکس کے لیے اہم ہے۔

ہمارا 2P منی ایچر سرکٹ بریکر اندرونی کامن ٹرپ میکانزم کے ساتھ دو آزاد کھمبوں کو جوڑتا ہے۔ اگر دونوں میں سے کسی ایک قطب کو خرابی کا پتہ چلتا ہے، تو دونوں لائنیں فوری طور پر کھل جاتی ہیں، باقی کنڈکٹر کے ذریعے وولٹیج کو بیک فیڈنگ سے روکتی ہیں۔

500V فلوٹنگ سولر پی وی اریے۔

شمسی صفوں میں جہاں انورٹر کی کارکردگی کو زیادہ سے زیادہ کرنے کے لیے سسٹم وولٹیج کو بڑھایا جاتا ہے، منفی لائن کو گراؤنڈ کرنا اکثر غیر عملی ہوتا ہے۔ C65 2 پول DC سرکٹ بریکر PV سٹرنگ کے مثبت اور منفی آؤٹ پٹس میں وائرڈ ہوتا ہے۔ دونوں قطبیتوں کو الگ تھلگ کرکے، یہ دن کے وقت کی دیکھ بھال کے لوپ کے دوران ممکنہ طور پر زمینی جھٹکے کے خطرات کو مکمل طور پر دور کرتا ہے۔

اعلی صلاحیت والے بیٹری انرجی سٹوریج سسٹم

انڈسٹریل بیٹری بینک اور آف گرڈ سولر اسٹوریج کنفیگریشن اکثر 120V سے 400V DC سیٹ اپ پر چلتے ہیں۔ ایک واحد قطب آلہ ان سرکٹس میں ڈبل ارتھ فالٹ کو محفوظ طریقے سے صاف نہیں کر سکتا۔ اس 2-پول سسٹم کو لاگو کرنا یقینی بناتا ہے کہ بیٹری انکلوژر میں کہیں بھی شارٹ سرکٹس ایک صاف، جامع شٹ ڈاؤن کو متحرک کرتے ہیں۔

الیکٹرک وہیکل ریپڈ چارجنگ انفراسٹرکچر

کمرشل فاسٹ چارجنگ اسٹیشن گاڑیوں کی بیٹریوں میں توانائی کی منتقلی کے لیے ہائی وولٹیج DC راستے استعمال کرتے ہیں۔ یہ سرکٹ بریکر اندرونی ریکٹیفائر سب سرکٹ اور پرائمری ڈسپنسنگ کورڈ کے درمیان ایک مقامی آئسولیشن چوکی کے طور پر کام کرتا ہے، جس سے سروس ٹیکنیشنز کو ایک مکینیکل طریقہ مل جاتا ہے کہ وہ ایک ساتھ تمام پاور لائنوں کو کاٹ دیں۔

تکنیکی وضاحتیں

ذیل میں درج کارکردگی کی حدود اور خام مال کی تصدیق ہمارے پروڈکشن فلور پر خودکار ٹیسٹنگ ورک بینچز کے ذریعے کی جاتی ہے۔

C65 2 پول ڈی سی سرکٹ بریکر کے تکنیکی فوائد

1. دوہری قطب مطابقت پذیر ٹرپ لنکیج

جب ایک ریل پر ہائی وولٹیج کا شارٹ سرکٹ ہوتا ہے، تو غیر متناسب وولٹیج کی بڑھتی ہوئی واردات آپ کے انورٹرز یا ڈیٹا سرورز کو نقصان پہنچا سکتی ہے۔ ہمارے C65 2 قطب ڈی سی سرکٹ بریکر میں اندرونی مکینیکل ٹرپ بار ہے جو دونوں اندرونی کھمبوں کو جوڑتا ہے۔ یہاں تک کہ اگر شارٹ سرکٹ صرف مثبت ریل پر واقع ہوتا ہے، اندرونی ربط میکانکی طور پر دونوں کھمبوں کو 5 ملی سیکنڈ کے اندر کھلنے پر مجبور کرتا ہے، جس سے ممکنہ خطرے کے ویکٹر پورے ذیلی سرکٹ سے ہٹ جاتے ہیں۔

2. سیریز سے منسلک مستقل مقناطیس آرک بجھانا

جب رابطے الگ ہوتے ہیں تو اعلیٰ ڈی سی وولٹیج طویل، زیادہ شدید برقی قوس پیدا کرتے ہیں۔ اس کا مقابلہ کرنے کے لیے، ہمارا 2P بریکر موجودہ راستے کو سیریز میں دو الگ الگ آرک چیمبرز سے گزرتا ہے۔ ہر چیمبر میں بلٹ میں مستقل میگنےٹ ہوتے ہیں جو قوس کو پھیلانے کے لیے برقی مقناطیسی قوت کا استعمال کرتے ہیں اور اسے دو انفرادی 9 پلیٹ اسٹیل کولنگ گرڈ میں دھکیلتے ہیں۔ یہ دوہری چیمبر ڈیزائن آرک وولٹیج کو تقسیم کرتا ہے، 500V DC توانائی کو سنگل پول لے آؤٹ سے زیادہ تیزی سے بجھاتا ہے۔

3. خودکار مینوفیکچرنگ اور مسلسل انشانکن

اندرونی اسمبلی میں تغیرات ٹرپ ایونٹ کے دوران ایک قطب دوسرے سے پیچھے رہ جانے کا سبب بن سکتے ہیں، جس سے لائن میں عارضی عدم توازن پیدا ہو سکتا ہے۔ PUGAO (Mora) ہمارے چھوٹے سرکٹ بریکرز کے لیے مکمل طور پر خودکار پروڈکشن لائن کا استعمال کرکے اس انسانی تغیر کو ختم کرتا ہے۔ پنچنگ، اسپاٹ ویلڈنگ، اور اندرونی اجزاء کی جگہ کا انتظام خودکار مشینری کے ذریعے کیا جاتا ہے، جس سے دونوں کھمبوں پر یکساں اندرونی مزاحمت اور ہم وقت ساز مکینیکل ٹائمنگ کو یقینی بنایا جاتا ہے۔

عام تشخیصی فیلڈ حل

• 'آن' پوزیشن پر سوئچ کرنے پر سرکٹ بریکر فوری طور پر ٹرپ کرتا ہے۔ جڑ کا سبب: نیچے کی طرف مثبت اور منفی تقسیم کرنے والے تاروں کے درمیان ایک براہ راست ڈیڈ شارٹ موجود ہے، یا غیر زمینی نظام میں گراؤنڈنگ فالٹ واقع ہوا ہے۔ حل: بریکر کو الگ کر دیں۔ شارٹ کنڈکٹرز یا ٹوٹی ہوئی موصلیت کی جیکٹس کو تلاش کرنے کے لیے ڈاؤن اسٹریم وائرنگ ہارنس پر ایک موصلیت مزاحمت ٹیسٹر (میگوہ میٹر) استعمال کریں۔ یقینی بنائیں کہ کل مسلسل کرنٹ برائے نام درجہ بندی سے زیادہ نہ ہو۔

• ایک ٹرمینل پورٹ پر مقامی طور پر پگھلنا یا جھلسنا ظاہر ہوتا ہے۔ جڑ کا سبب: تنصیب کے دوران ٹرمینل اسکرو کو تجویز کردہ ٹارک پر سخت نہیں کیا گیا تھا، یا تار کے سائز میں مماثلت نہ ہونے کی وجہ سے تانبے کے پٹے ڈھیلے ہو گئے تھے۔ حل: کسی بھی جلی ہوئی یا آکسائڈائزڈ کیبل کے سروں کو کاٹ دیں۔ موصلیت کو دوبارہ اتاریں، کلین وائر کور کو مکمل طور پر ٹنل قسم کے ٹرمینل کلیمپ میں داخل کریں، اور اسکرو کو 2.5 Nm تک ٹارک کرنے کے لیے کیلیبریٹڈ ٹول استعمال کریں۔

تکنیکی سوالات

ایک 500V DC سسٹم کو دو پول بریکر کو ساتھ ساتھ دو سنگل پول بریکر لگانے کے بجائے کیوں استعمال کرنا چاہیے؟

آزاد واحد قطب توڑنے والوں میں اندرونی مکینیکل تعلق کی کمی ہوتی ہے۔ اگر کوئی خرابی ہوتی ہے تو، ایک بریکر دوسرے سے پہلے ملی سیکنڈ کا ایک حصہ کھول سکتا ہے، یا کوئی مکمل طور پر سفر کرنے میں ناکام ہو سکتا ہے۔ یہ مخالف ریل کو مکمل طور پر متحرک اور بیک فیڈنگ وولٹیج کو سسٹم میں چھوڑ دیتا ہے، جو سروس کے اہلکاروں کو خطرے میں ڈالتا ہے اور سامان کو نقصان پہنچاتا ہے۔

اگر آنے والی مثبت اور منفی لائنیں کراس وائرڈ ہوں تو ڈوئل آرک چیمبرز کے اندر کیا ہوتا ہے؟

کراس وائرنگ اندرونی اجزاء کے ذریعے موجودہ لوپ کی سمت کو تبدیل کرتی ہے۔ جب رابطے ٹوٹ جاتے ہیں، تو اندرونی مستقل میگنےٹ الیکٹریکل آرک کو اسٹیل کولنگ گرڈز میں دھکیلنے کے بجائے میکینیکل لیچنگ میکانزم کی طرف نیچے کی طرف کھینچیں گے۔ پھنسا ہوا آرک اندرونی اجزاء اور PA66 بیرونی ہاؤسنگ کو تیزی سے پگھلا دے گا۔

آؤٹ ڈور سولر کمبائنر انکلوژرز کے اندر اعلی محیطی حرارت اس 2-پول ڈیوائس کی کارکردگی کو کیسے متاثر کرتی ہے؟

ہمارے بائی میٹالک تھرمل اوورلوڈ عناصر کو معیاری 30°C بیس لائن پر کیلیبریٹ کیا گیا ہے۔ اگر محیطی حرارت کے ساتھ مل کر ناقص باکس وینٹیلیشن اندرونی درجہ حرارت کو 55 ° C تک دھکیلتا ہے، C65 2 قطب DC سرکٹ بریکر کے اندرونی عناصر شیڈول سے پہلے پھیل جاتے ہیں۔ یہ مؤثر تھرمل ٹرپ تھریشولڈ کو اس کی ریٹیڈ نیم پلیٹ ویلیو کے تقریباً 83 فیصد تک لے جاتا ہے، جس کے لیے یا تو فعال وینٹیلیشن کی ضرورت ہوتی ہے یا ہدف کے بوجھ کو کم کرنا ہوتا ہے۔
