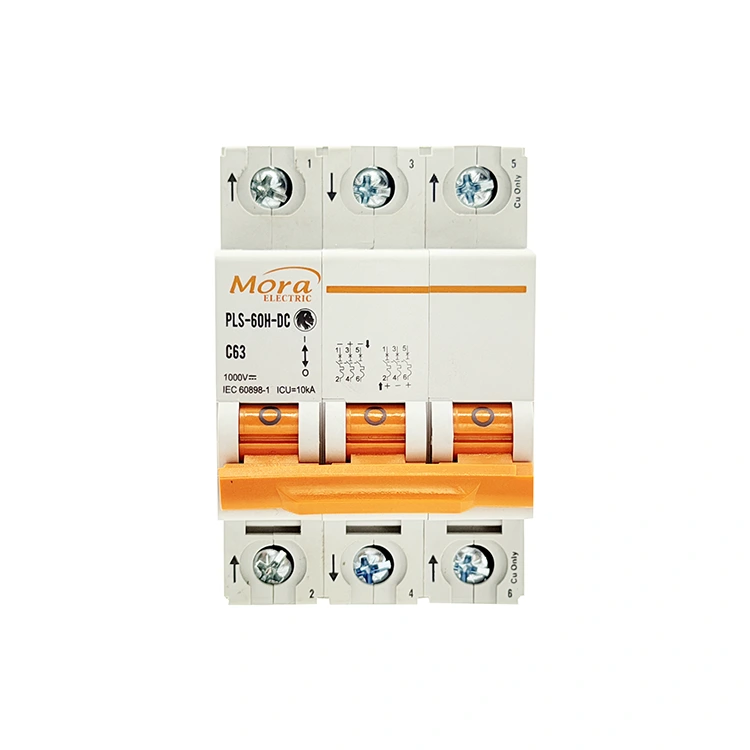

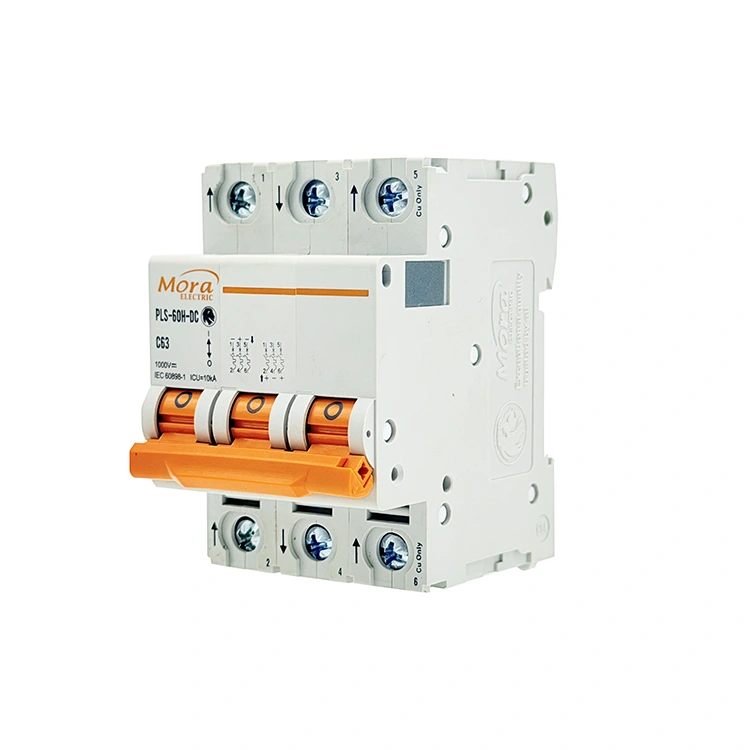

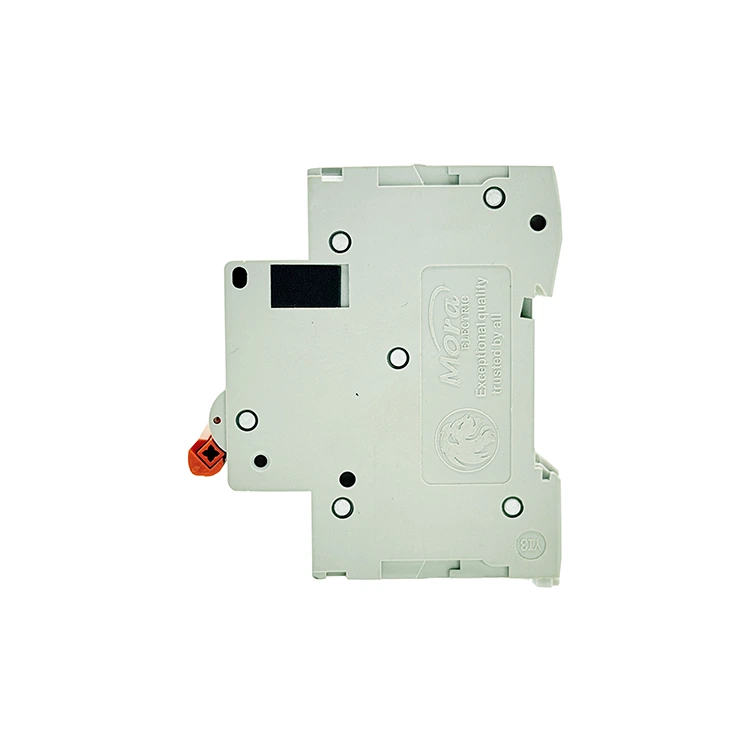

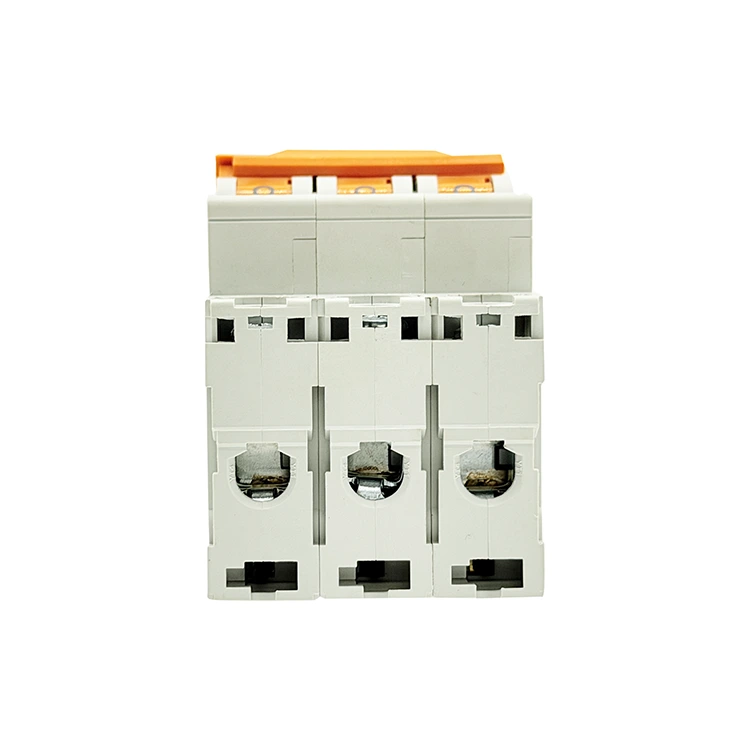

C65 3 قطب ڈی سی سرکٹ بریکر

چین میں ایک قائم شدہ C65 3 پول ڈی سی سرکٹ بریکر فیکٹری کے طور پر کام کرتے ہوئے، PUGAO (Mora) 3 قطبوں والے ناہموار برقی سوئچ بناتا ہے جو بیک وقت متعدد ہائی وولٹیج DC راستوں میں خلل ڈالنے کے لیے موزوں ہے۔ یہ 3P بریکر خصوصی آف گرڈ اور صنعتی یوٹیلیٹی سٹوریج کے مطالبات کو ہینڈل کرنے کے لیے خودکار جزو کیلیبریشن اور ٹرپل مستقل مقناطیس آرک بجھانے والے چیمبرز کا فائدہ اٹھاتا ہے۔

انجینئرز دراصل 3P DC سوئچ کہاں تعینات کرتے ہیں؟

معیاری کم وولٹیج شمسی تنصیبات عام طور پر 250V یا 500V DC پر کیپ آؤٹ ہوتی ہیں، جس سے سادہ سنگل یا ڈبل ​​قطب وائرنگ لوپ ہوتے ہیں۔ تاہم، جیسے جیسے بڑے پیمانے پر صنعتی کمرشل سولر اری، آف گرڈ فارم سسٹمز، اور بڑی سنٹرل ٹیلی کام سہولیات کا پیمانہ بڑھتا ہے، سسٹم انجینئرز کو مختلف ڈیزائن کے انتخاب کا سامنا کرنا پڑتا ہے جس کے لیے C65 3 Pole DC سرکٹ بریکر کی طرح 3-قطب کنفیگریشن کی ضرورت ہوتی ہے۔

750V DC ہائی وولٹیج سیریز انٹرکنکشن

آؤٹ پٹ کی کارکردگی کو زیادہ سے زیادہ کرنے اور طویل فاصلے پر سسٹم لائن ٹرانسمیشن کے نقصانات کو محدود کرنے کے لیے، انجینئرز اکثر طویل سیریز کے سلسلے میں سولر پینل کے تاروں کو چلانے کا انتخاب کرتے ہیں۔ یہ اسٹیکنگ اوپن سرکٹ وولٹیجز کو 750V DC تک چلاتی ہے۔ چونکہ معیاری انفرادی بریکر چیمبرز کو 250V ہر ایک کے لیے درجہ بندی کیا جاتا ہے، ایک 3P یونٹ انجینئرز کو تیسرے قطب کے ذریعے منفی کنڈکٹر کو روٹ کرتے ہوئے سیریز کے وائرنگ پیٹرن میں دو قطبوں کے ذریعے مثبت کنڈکٹر کو لوپ کرنے کی اجازت دیتا ہے۔ یہ برقی تناؤ کو تینوں مائیکرو ماحول میں یکساں طور پر تقسیم کرتا ہے۔

تھری وائر فلوٹنگ ڈی سی نیٹ ورکس

کچھ ہیوی ڈیوٹی صنعتی پروسیسنگ سیٹ اپس اور کان کنی کی نقل و حمل کا سامان ایک خصوصی سینٹر ٹیپڈ یا تین تاروں والی بے بنیاد ڈی سی ڈسٹری بیوشن ٹوپولوجی (مثبت، منفی، اور غیر جانبدار/گراؤنڈ ریفرنس تاروں پر مشتمل) کا استعمال کرتے ہیں۔ ایک 3 قطبی حفاظتی سوئچ خرابی کے دوران تینوں الگ الگ کرنٹ لے جانے والے کنڈکٹرز کو بیک وقت الگ کر دیتا ہے، جس سے بے ترتیب آوارہ واپسی کے دھاروں کے امکانات کو ختم کر دیا جاتا ہے۔

ڈبل سورس بیٹری اسٹوریج بیک اپ آئسولیشن

مقامی ٹیلی کام سوئچنگ نوڈس میں، ایک واحد 3-پول ہارڈویئر چیسس کو اسپلٹ بس کے انتظام کے لیے ترتیب دیا جا سکتا ہے—جیسے کہ ایک مشترکہ مشترکہ واپسی لائن کے ساتھ ساتھ دو الگ الگ مثبت آنے والی بیٹری بینک لائنوں کو تبدیل کرنا۔ یہ خلائی محدود آلات کے ریک کے اندر پینل کی جگہ کی ضروریات کو کم کرتا ہے۔

کارکردگی کی صلاحیتیں۔

ذیل میں بیان کردہ آپریٹنگ تھریشولڈز اور انجینئرنگ مواد کو ہمارے خودکار معیار کی تصدیق بینچوں پر سختی سے برقرار رکھا جاتا ہے:

کون سی ٹیکنالوجیز 750V پر اندرونی رابطہ فیوژن کو روکتی ہیں؟

1. ٹرپل مستقل مقناطیس بلون آرک سسٹمز

ہائی وولٹیج کے براہ راست کرنٹ آرکس قدرتی صفر موجودہ حالت کو عبور نہیں کرتے ہیں، یعنی وہ کھلنے والے رابطوں کے درمیان ایک اعلی درجہ حرارت والے پلازما چینل کو برقرار رکھ سکتے ہیں جو معیاری تانبے کے اجزاء کو آسانی سے پگھلا دیتے ہیں۔ اس کو حل کرنے کے لیے، ہمارا C65 3 قطب ڈی سی سرکٹ بریکر اپنے تین انفرادی قطبوں میں سے ہر ایک کے اندر مستقل مستقل میگنےٹس کو شامل کرتا ہے۔ یہ میگنےٹ ایک مضبوط مقامی مقناطیسی میدان بناتے ہیں جو قوس کو پیچھے ہٹاتا ہے، جسمانی طور پر اسے کانٹیکٹ پیڈ سے اڑا دیتا ہے اور اسے 9 پلیٹ اسٹیل کولنگ گرڈ میں گہرائی تک لے جاتا ہے۔ یہ عمل 5 ملی سیکنڈ کے اندر اندر قوس کو تقسیم اور بجھا دیتا ہے۔

2. ہم وقت ساز مکینیکل لیچ لنکیج

اگر ایک قطب ہائی وولٹیج کی خرابی کے دوران کھلنے میں تاخیر کرتا ہے، تو بقیہ قطب برقی دباؤ کا شکار ہوتا ہے، جس سے ٹرمینل جل جاتا ہے۔ PUGAO (Mora) ان بریکرز کو ایک سخت اندرونی مکینیکل لنک بار کے ساتھ بناتا ہے جو تینوں قطب ذیلی میکانزم کو جوڑتا ہے۔ اگر شارٹ سرکٹ کی خرابی کسی ایک قطب میں مقناطیسی ٹرپ کوائل کو متحرک کرتی ہے، تو کامن ٹرپ لنک بار تینوں کھمبوں کو بیک وقت گرنے پر مجبور کرتا ہے، خطرناک سنگل لائن انرجیائزڈ حالات کو روکتا ہے۔

3. پریسجن فیکٹری سپاٹ ویلڈنگ کنٹرول

ملٹی پول بریکرز کے اندر ٹرمینل ریزسٹنس میں تغیرات ناہموار کرنٹ ڈسٹری بیوشن اور ڈسٹری بیوشن بکس کے اندر مقامی ہاٹ سپاٹ کا باعث بنتے ہیں۔ ہماری 5,000 مربع میٹر مینوفیکچرنگ کی سہولت ایک خودکار مائیکرو بریکر پروڈکشن لائن کو ملازمت دے کر اس مسئلے سے بچتی ہے۔ خودکار پنچنگ اور اسپاٹ ویلڈنگ مشینیں اندرونی شنٹ اور تانبے کے رابطے کی اسمبلیوں کو قطعی پوزیشنوں میں مقفل کرتی ہیں، جو تینوں کھمبوں پر یکساں اندرونی مزاحمت کی سطح فراہم کرتی ہیں۔

پیچیدہ فیلڈ ایشوز کے لیے ٹربل شوٹنگ گائیڈ

• C65 3 پول ڈی سی سرکٹ بریکر ٹوگل ہینڈل ابتدائی سسٹم کے آغاز کے دوران خود بخود سنٹر پوزیشن پر سیٹ ہو جاتا ہے۔

ایسا کیوں ہوتا ہے:جب نیچے کی طرف شارٹ سرکٹ موجود ہوتا ہے تو اندرونی مکینیکل لیچ گرتی ہے، یا مثبت سیریز کے لوپ جمپر وائر کو منفی رابطہ ٹرمینل میں غلط وائر کر دیا جاتا ہے، جس سے کھمبوں پر ڈیڈ شارٹ بن جاتا ہے۔

اسے کیسے ٹھیک کریں:مین پاور لوپ کو مکمل طور پر الگ کر دیں۔ اپنے لوپ جمپر کی ترتیب کو سیریز کی منصوبہ بندی کے خلاف چیک کریں۔ سوئچ کو دوبارہ آن کرنے کی کوشش کرنے سے پہلے چھوٹی تاروں یا موصلیت کے بریکوں کو تلاش کرنے کے لیے ڈاؤن اسٹریم لائنوں پر ایک موصلیت مزاحمت ٹیسٹر کا استعمال کریں۔

• ایک قطبی بندرگاہ ملحقہ ٹرمینل بندرگاہوں کے مقابلے میں زیادہ درجہ حرارت میں اضافے کو ظاہر کرتی ہے۔

ایسا کیوں ہوتا ہے:فیلڈ سیٹ اپ کے دوران اس مخصوص پورٹ کا ٹرمینل اسکرو انڈر ٹارک تھا، یا ٹنل کلیمپ کے اندر تار کی پٹیاں غیر مساوی طور پر کمپریسڈ ہیں۔

اسے کیسے ٹھیک کریں:پاور ٹرانسمیشن بند کریں۔ کنڈکٹر کو ہاٹ پورٹ سے ہٹائیں، نقصان پہنچانے یا آکسیڈیشن کے لیے تانبے کی پٹیوں کا معائنہ کریں، ضرورت پڑنے پر کیبل کو تراشیں اور دوبارہ پٹی کریں، اسے دوبارہ داخل کریں، اور اسکرو کو 2.5 Nm تک سخت کرنے کے لیے کیلیبریٹڈ ٹارک رینچ کا استعمال کریں۔

انجینئرنگ اور ایپلیکیشن کے اکثر پوچھے گئے سوالات

سیریز لوپ کنفیگریشن میں وائرڈ ہونے پر 3P DC بریکر زیادہ وولٹیج کیوں سنبھال سکتا ہے؟

چھوٹے سرکٹ بریکر کے ہر آزاد قطب چیمبر کو غلطی کے حالات میں 250V DC تک محفوظ طریقے سے بجھانے کے لیے انجنیئر کیا گیا ہے۔ انورٹر سے باہر نکلنے سے پہلے سیریز میں دو انفرادی کھمبوں کے ذریعے مثبت کرنٹ پاتھ کو کاسکیڈنگ کرتے ہوئے، آرک ایونٹ کے دوران رابطوں میں کل وولٹیج کا تناؤ 500V سے 250V فی چیمبر میں تقسیم ہو جاتا ہے، جس سے سسٹم زیادہ مجموعی وولٹیج کو آسانی سے سنبھال سکتا ہے۔

مثبت لوپ جمپر کو چھوڑنے اور تین انفرادی کھمبوں کے ذریعے تین الگ الگ شمسی تاریں لگانے کے آپریشنل نتائج کیا ہیں؟

اگر آپ ایک ہی بریکر چیسس کے ذریعے تین آزاد تاروں کو سیریز میں ایک ساتھ باندھے بغیر چلاتے ہیں، تو ہر اسٹرنگ کے لیے زیادہ سے زیادہ وولٹیج کی درجہ بندی 250V DC سے نیچے ہونی چاہیے۔ اگر کوئی انفرادی تار اس حد سے تجاوز کر جاتا ہے اور اسے خرابی کا سامنا کرنا پڑتا ہے، تو اس کے واحد قطب والے چیمبر میں وولٹیج تقسیم کرنے کی صلاحیت کی کمی ہو گی جس کے نتیجے میں ہائی وولٹیج آرک کو بجھانے کے لیے درکار ہے، جس سے مکانات کی اندرونی تباہی ہو جاتی ہے۔

اعلی شمسی تابکاری کا مسلسل نمائش سیل بند کمبینر انکلوژر کے اندر اندرونی بائی میٹالک پٹی کیلیبریشن کو کیسے متاثر کرتا ہے؟

ہماری بائی میٹالک سٹرپس 30°C کی کنٹرول شدہ فیکٹری بیس لائن پر کیلیبریٹ کی جاتی ہیں۔ جب غیر ہوادار بیرونی کمبائنر باکس میں بند کیا جاتا ہے جہاں شمسی حرارت اندرونی محیطی حالات کو 55°C تک لے جاتی ہے، C65 3 پول DC سرکٹ بریکر کے اندر دائمی دھاتی پٹیاں وقت سے پہلے پھیل جاتی ہیں۔ یہ اصل تھرمل اوورلوڈ ٹرپ پوائنٹ کو اس کے برائے نام ریٹیڈ کرنٹ کے تقریباً 83% سے 85% تک کم کر دیتا ہے۔ اس کا مقابلہ کرنے کے لیے، انجینئرز کو یا تو غیر فعال کولنگ لوورز کو مربوط کرنا چاہیے یا ابتدائی سسٹم ڈیزائن کے مرحلے کے دوران بریکر کی درجہ بندی کو بڑھانا چاہیے۔
